Scheppach CSH58 Originalbetriebsanleitung Seite 26

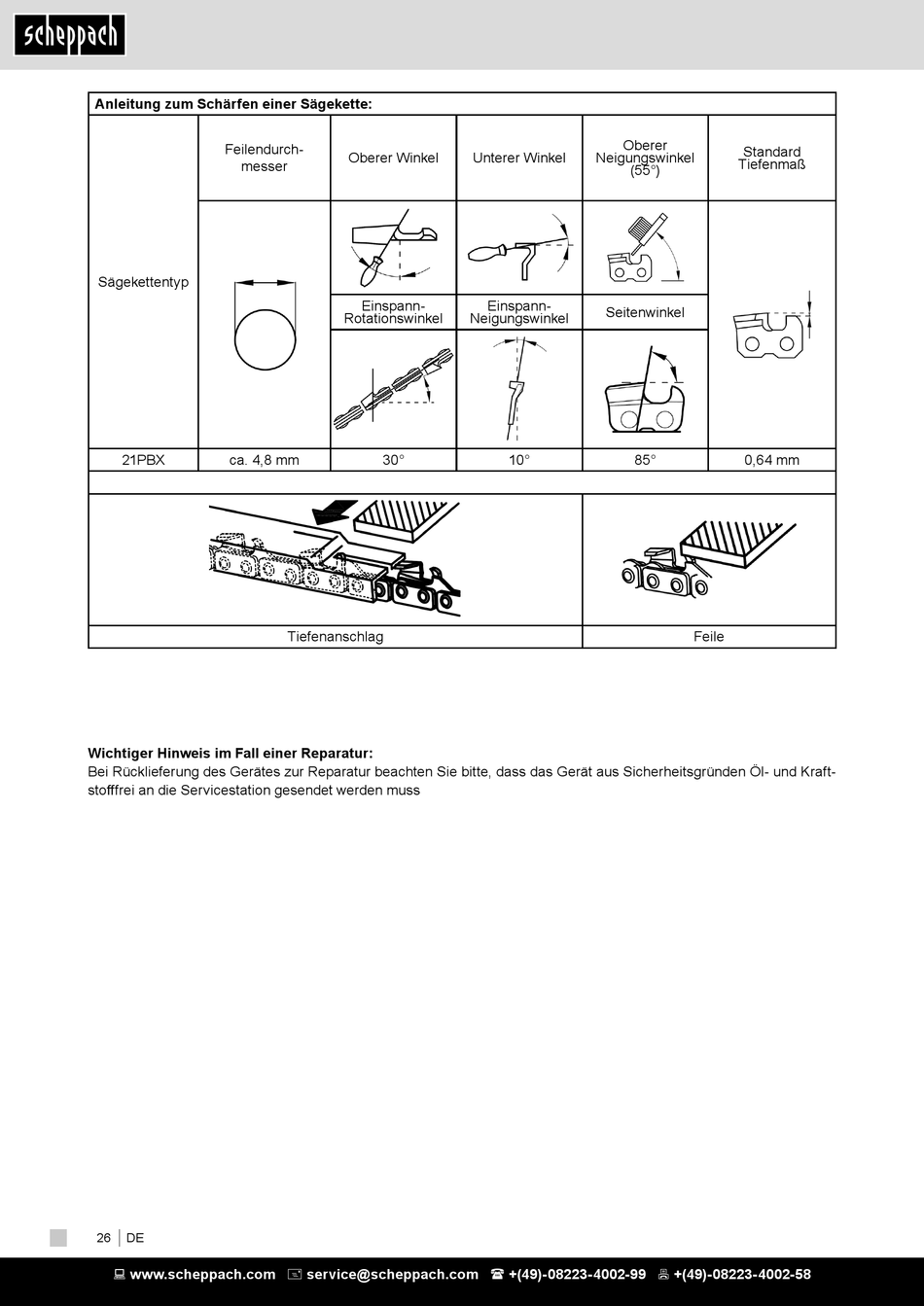

Anleitung zum Schärfen einer Sägekette:
Oberer
Feilendurch-
Standard
Oberer Winkel Unterer Winkel Neigungswinkel
Tiefenmaß
messer
(55°)
Sägekettentyp
Einspann- Einspann-
Seitenwinkel
Rotationswinkel Neigungswinkel
21PBX ca. 4,8 mm 30° 10° 85° 0,64 mm
Tiefenanschlag Feile
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen Öl- und Kraft-
stofffrei an die Servicestation gesendet werden muss
26 DE
