Bauanleitung 101.809
Western-Lokomotive

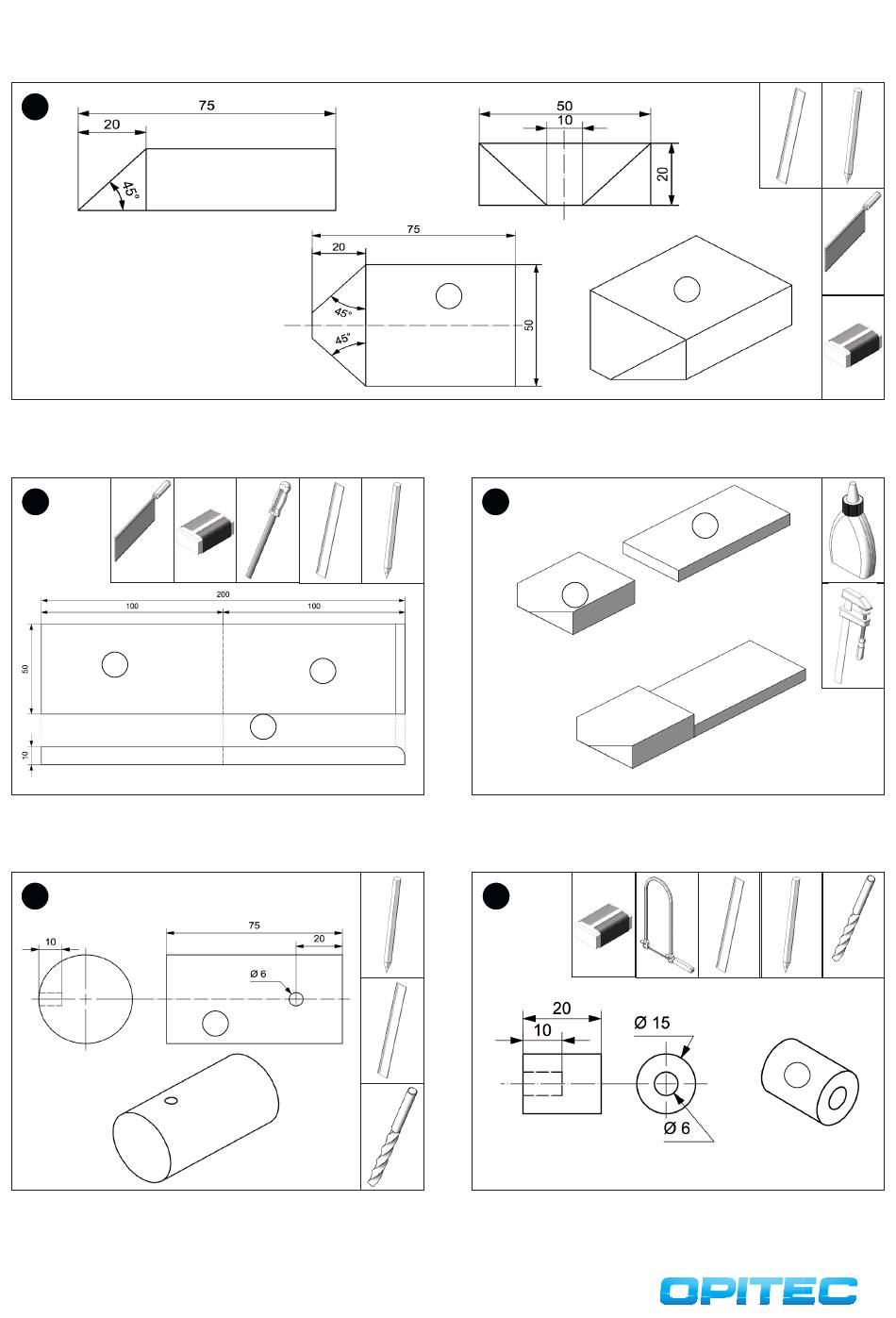

1
Maße auf die Holzleiste (3) übertragen und mit der Feinsäge absägen. Sägeschnitte mit Schleifpapier säubern.
2
1a
Die Holzleiste (1) wie abgebildet halbieren. Teil (1b) an einer der kurzen
Kanten mit der Werkstattfeile abrunden. Sägekanten mit Schleifpapier
säubern.
4
Auf dem Rundstab (6) wie abgebildet den Bohrungsabstand abmes-
sen. Anschließend ø6 mm ca. 10mm tief bohren.
2
1b
1
6
3
3
Die beiden Teile (1a) und (3) wie abgebildet zusammenleimen. Bis zur
Trocknung des Leimes mit Schraubzwingen fixieren.
5
ø6
Vom Rundstab (5) ein Stück (5a) mit ca. 20mm länge absägen und
versäubern. Mittelpunkt anzeichnen und mit einem ø 6mm Bohrer ca.
10mm tief bohren.
3
1a
3
ø6
5a
