1 0 1 . 8 8 7

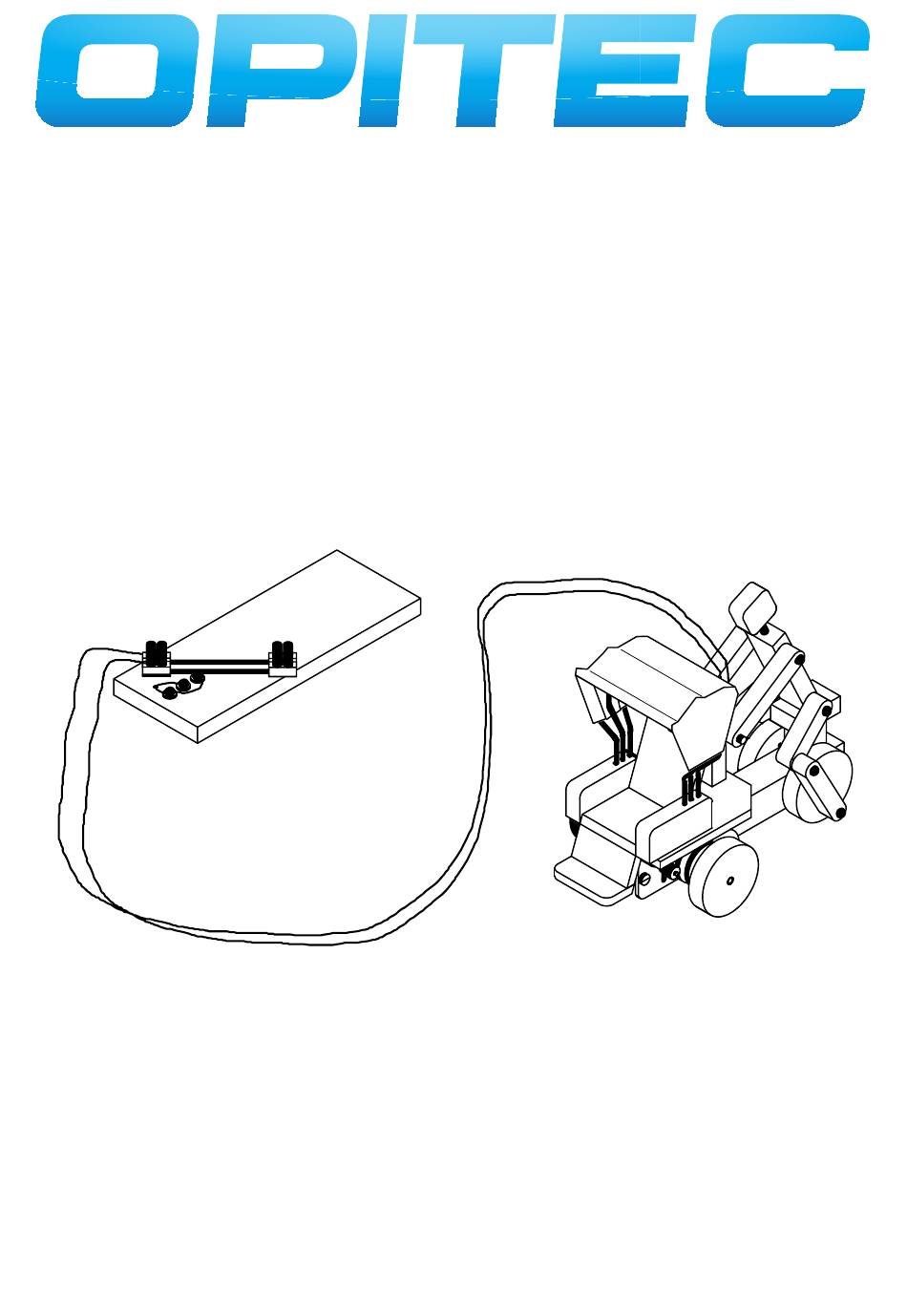

R i k s c h a m i t
K a b e l f e r n s t e u e r u n g
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
1
D101887#1
Werbung
Verwandte Anleitungen für Opitec 101.887
Inhaltszusammenfassung für Opitec 101.887
- Seite 1 K a b e l f e r n s t e u e r u n g Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Fahrzeug als Werkpackung Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe 2. Materialkunde: 2.1 Werkstoff: Kiefernholz (Nadelholz), Weichholz; Buchenholz (Laubholz), Hartholz; sollte zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: Holz wird gesägt, gefeilt, gebohrt und geschliffen; anreißen nach Vorlagen; Verbindung: verleimen (Weißleim) schrauben...
- Seite 3 3. Werkzeuge: feilen: je nach Bearbeitungsgrad die Feilenauswahl treffen; bei Ausschnitten Nadelfeilen verwenden; Beachte! Feile nur auf Schubbewegung belasten! schleifen: Schleifpapier für individuelle Formen verwenden; bohren: elektrische Ständerbohrmaschine verwenden; Beachte! geltende Sicherheitsvorschriften beachten (lange Haare, Schmuck aller Art, Kleidung, Schutzbrille, Spannvorrich- tung)! spannen: gut geeignet sind Klemmzwingen (leicht, hinterlassen keine Werkzeug-...
- Seite 4 4. Stückliste: Baugruppe Material Menge Größe Abbildung Linsenkreuzschlitzschr. Stahl 2,9 x 9,5 mm Linsenkreuzschlitzschr. Stahl 2,2 x 6,5 mm Linsenkreuzschlitzschr. Stahl 2,9 x 19 mm Linsenkreuzschlitzschr. Stahl 2,9 x 16 mm Unterlegscheiben Stahl 3,2 mm Mutter Stahl Zylinderkopfschraube Stahl M3 x 35 mm Flachsteckhülse Stahl 6,3 mm...
- Seite 5 5. Explosionszeichnung: 6. Plan-Übersicht 6.1 Herstellung der Einzelteile für Fahrradsitz, Figur, Verstärkung und Armlehnen 6.2 Herstellung und Montage Fahrgestell 6.3 Herstellung und Montage Rikschasitz 6.4 Herstellung und Montage Grundträger und Fahrradsitz 6.5 Montage des Getriebes 6.6 Montage Rikschasitz mit Armlehnen 6.7 Herstellung und Montage des Radlers 6.8 Montage des Radlers auf der Rikscha 6.9 Herstellung und Montage der Dachbügel mit Dach...
- Seite 6 6.1 Herstellung der Einzelteile für Fahrradsitz, Figur, Verstärkung und Armlehnen 6.1.1 Kiefernleisten (2) 10 x 20 x 150 mm nach Zeichnung anreißen und Teile ablängen. Hinweis Das Reststück (2f ) fällt wegen den Sägeschnitten kürzer aus! 20,0 30,0 65,0 45,0 45,0 20,0 40,0...
- Seite 7 6.1.4 Ecken der Leistenzuschnitte (2e) nach Zeichnung oben abrunden und jeweils 3 Sacklochbohrungen ca. 10 mm tief ø 2 mm für Dachstreben bohren. 45,0 6.1.5 Alle Teile (2a/2b/2c/2d/2f ) versäubern. 6.2 Herstellung und Montage Fahrgestell 6.2.1 Von der Kiefernleiste (1) 20 x 20 x 200 mm ein Teil mit 95 mm ablängen und ø 4,5 mm durchbohren. Leiste versäubern.
- Seite 8 6.3 Herstellung und Montage Rikschasitz 6.3.1 Nach Schneideskizze Sperrholzzuschnitte (5) 5 x 40 x 130 mm aufteilen und Teile absägen. 70,0 40,0 25,0 25,0 6.3.2 Zuschnitt (5a) nach Zeichnung unten 20°anschrägen und oben abrunden. 40,0 6.3.3 Zuschnitt (5b) nach Zeichnung an beiden Enden 20°anschrägen. Hinweis Darauf achten, dass beim Anschrägen das Werkstück von der richtigen Seite bearbeitet wird! 40,0...
- Seite 9 6.3.4 Zuschnitt (5c) an beiden Enden 20° anschrägen. Hinweis Darauf achten, daß beim Anschrägen das Werkstück von der richtigen Seite bearbeitet wird! 40,0 6.3.5 Zuschnitt (5d) unten 20° anschrägen und oben Ecken nach Zeichnung abrunden. 40,0 6.3.6 Alle Teile (5a/5b/5c/5d) versäubern und nach Zeichnung zum Rikschasitz zusammenleimen. Hinweis Wir empfehlen den Sitz wie in der Zeichnung dargestellt auf einer ebenen Unterlage liegend zu- sammenzuleimen!
- Seite 10 6.5 Montage des Getriebes 6.5.1 Nach Zeichnung werden die Löcher der Montagewinkel (11) wie folgt belegt: - in die Löcher mit den Ziffern (1/2) je eine Zylinderkopfschraube (18) M3 x 35 mm, - in die Öffnung (3) wird der Motor geklemmt, - in das Loch (4) kommt die Metallachse (21) ø...
- Seite 11 6.5.6 Fahrgestell umdrehen und das Getriebe mit 4 Schrauben (13) 2,9 x 6,5 mm ausgemittelt auf der Grundträgerrückseite befestigen. 6.6 Montage Rikschasitz mit Armlehnen Rikschasitz ausgemittelt vorne auf den Grundträger (4) leimen. Armlehnen (2e) mit den Bohrungen nach hinten, direkt an den Rikschasitz, bündig zur Sitzvorderkante anleimen.
- Seite 12 6.7 Herstellung und Montage des Radlers 6.7.1 Nach Schneideskizze Maße auf die Holzleisten (3) übertragen, bohren und anschließend aussägen. Alle Teile versäu- bern. 60,0 50,0 40,0 40,0 50,0 40,0 30,0 35,0 6.7.2 Vom Rundstab (7) ein Stück (Lenker/7b) mit 45 mm Länge und ein Stück (Hals/7c) mit 25 mm Länge absägen und ver- säubern.
- Seite 13 6.8 Montage des Radlers auf der Rikscha 6.8.1 Je eine Schraube (14) durch die 3,5mm-Bohrung der Unterschenkel (3c) stecken. Radler auf den Fahrradsitz setzen und die Schrauben in den 2mm-Bohrungen der Räder (8a) befestigen, so dass sich die Beine um die Schraube (14) leicht drehen können.
- Seite 14 6.9.2 Dachbbügel (8) in die 2mm-Bohrungen der Armlehnen stecken. Anschließend den vorderen und den hinteren Dachbü- gel um ca. 20° aufbiegen (s. Zeichnung) ca. 20 ° nach hinten biegen ca. 20 ° nach vorne biegen 6.9.3 Dach (Seite 17) ausschneiden und Klebelaschen nach innen falten. Nun die Seitenteile nach innen falten. 6.9.4 Dach auf die Dachbügel legen und Klebelaschen jeweils um den vorderen und hinteren Dachbügel legen.
- Seite 15 6.10 Herstellung und Montage der Fernsteuerung mit Polwender (Schalter) 6.10.1 Messingrundstange (28) halbieren und an den Enden entgraten. 6.10.2 Von der 12-poligen Lüsterklemmleiste zwei 2-polige Stücke abschneiden. Messingstangen nach Zeichnung mit den Lüsterklemmen verschrauben. 6.10.3 Von der Schaltlitze (33) ein Stück (33a) mit 100 mm und ein Stück (33b) mit 80 mm Länge abschneiden und an den Enden abisolieren.
- Seite 16 6.10.7 Schraubhaken (25) nach Zeichnung in die vorgestochenen Positionen schrauben. 6.10.8 Litzen (33a/33b) nach Zeichnung durch die Bohrung stecken. 6.10.9 Sperrholzplatte (6) umdrehen und auf jede der drei nebeneinanderliegenden Bohrungen eine Unterlegscheibe (16) legen. In jede Bohrung eine Schraube (12) eindrehen. Vor dem Anziehen der Schrauben wird in der Mitte die Litze (33b/nur einmal abisoliert) befestigt.
- Seite 17 7. Schablonen M 1 : 1 Grundträger (4) 80,0 65,0 Dach Klebelasche D101887#1...
