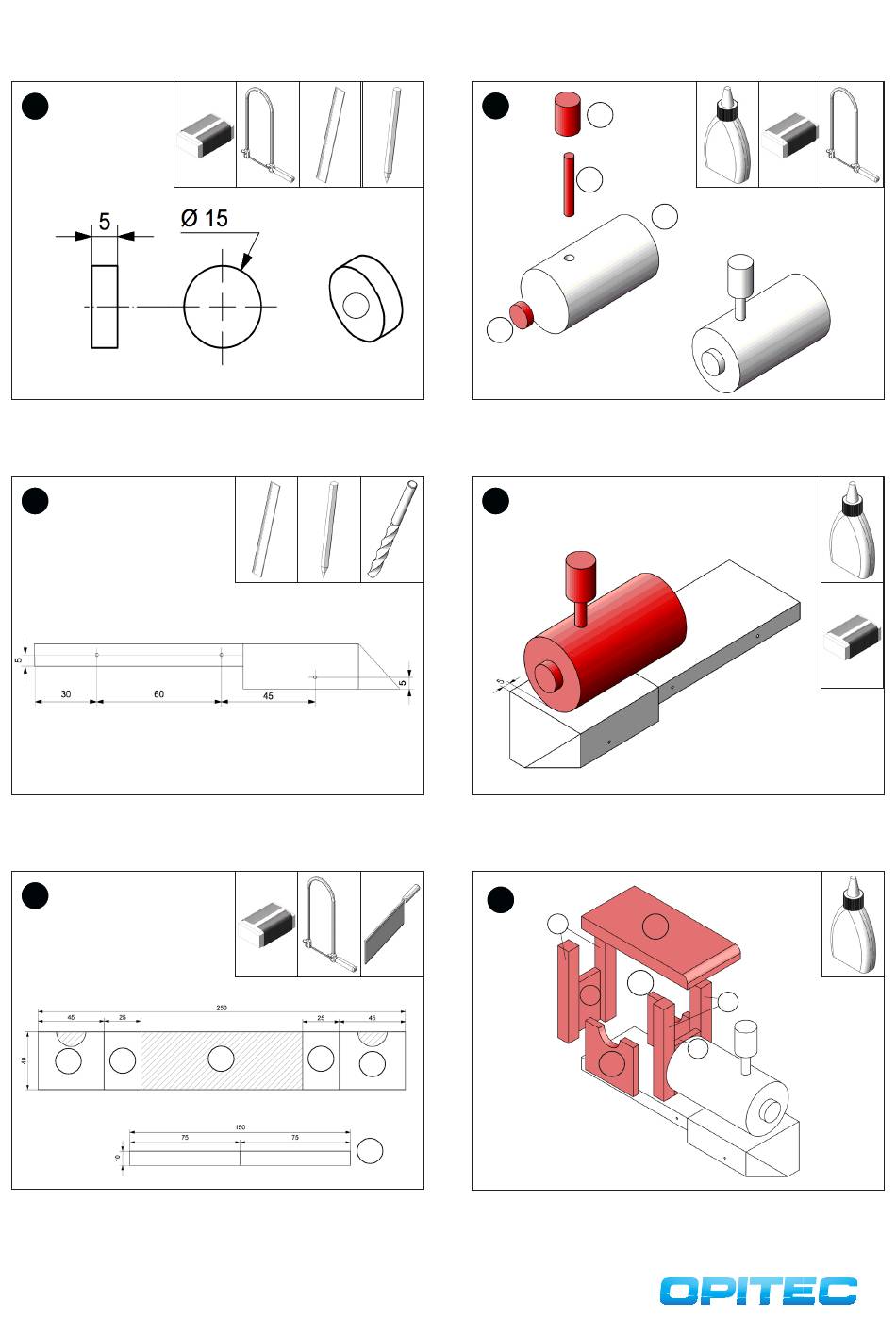

Bauanleitung 101.809
Western-Lokomotive
6
Vom Rundstab (5) drei Stücke 5mm Stück (5b) ablängen.
8
Nach Zeichnung am Grundgestell die Markierungen für die Räder
aufzeichnen und mit einem 1,5mm Bohrer vorbohren.
10
2a
2c
Auf der Holzleiste (2) die Teile (2a-2d) aufzeichnen und aussägen. Mit
Schleifpapier säubern. Die Holzleisten (7) halbieren und Sägekanten
säubern.
3
5b
2
2d
2b
7
2x
7
3x
5b
Vom Rundstab (7) ein ca. 40mm langes Stück ablängen und ver-
säubern. Anschließend die Teile (5a, 4, 5b, und 6) nach Abbildung
zusammenleimen.
9
ø1,5
Den Kessel an der Unterseite mit Schleifpapier etwas abflachen,
damit eine größere Leimfläche entsteht. Anschließend den Kessel wie
abgebildet auf die Grundplatte aufleimen.
11
7
Führerhaus nach Zeichnung ausgemittelt auf das Grundgestell
aufleimen.
5a
4
6
1b
2b
2c
7
2d
2a
