Opitec Western-Lok Bauanleitung
Quicklinks
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für
Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Holzleiste
Holzleiste
Holzleiste
Rundstab
Rundstab
Rundstab
Holzleiste
Holzrad
1
101.809

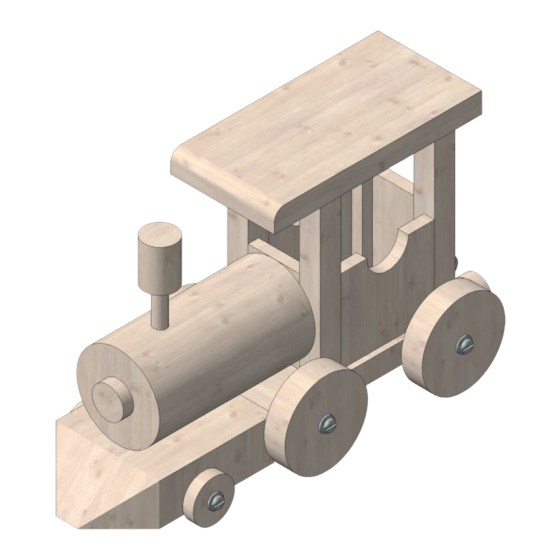

Western-Lok
HINWEIS:
Stückzahl
1
1
1
1
1
1
2
4
Benötigtes Werkzeug:
Feinsäge
Bleistift
ø2
ø6
Bohrer
Maschinenschraubstock
Maße (mm)
200x50x10
Grundplatte + Dach
250x40x5
75x50x20
250x6
ø 15x100
75x40
150x10
ø40x10
Lineal
Laubsäge /Dekupiersäge
Holzleim
Schleifpapier
Werkstattfeile
Klemmzwinge
Vorstecher
Schraubendreher
Bezeichnung
Führerhaus
Grundplatte
Kamin
Kamin
Kessel
Führerhaus
Holzrad
Teile-Nr.
1
2
3
4
5
6
7
8
Verwandte Anleitungen für Opitec Western-Lok
Inhaltszusammenfassung für Opitec Western-Lok
- Seite 1 Klemmzwinge HINWEIS: Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 101.809 Western-Lok Stückliste Stückzahl Maße (mm) Bezeichnung Teile-Nr. Holzrad ø20x6 Holzrad Ringschraube Kupplung Schraubhaken Kupplung Unterlegscheibe 9/4,3 Unterlegscheibe Schraube 2,9x25 Befestigung Rad Maße auf die Holzleiste (3) übertragen und mit der Feinsäge absägen. Sägeschnitte mit Schleifpapier säubern. Die Holzleiste (1), wie abgebildet, halbieren. Teil (1b) an einer der Die beiden Teile (1a) und (3), wie gezeigt, zusammenleimen.
- Seite 3 Bauanleitung 101.809 Western-Lok ø6 ø6 Auf dem Rundstab (6) den Bohrungsabstand abmessen und anschlie- Vom Rundstab (5) ein Stück mit ca. 20mm Länge (5a) absägen und ßend die ø6mm-Bohrung ca. 10mm tief bohren. Sägeschnitt säubern. Mittelpunkt anzeichnen und mit einem ø 6mm Bohrer ca.
- Seite 4 Bauanleitung 101.809 Western-Lok Auf der Holzleiste (2) die Teile für das Führerhaus (2a-2d) aufzeichnen und aussägen. Die Holzleiste (7) halbieren und Sägeschnitte säubern. Die zwei übrigen Rundstabstücke (5b) als Puffer hinten links und rechts Führerhaus, wie abgebildet, ausgemittelt auf das Grundgestell, bündig an das Grundgestell leimen.
