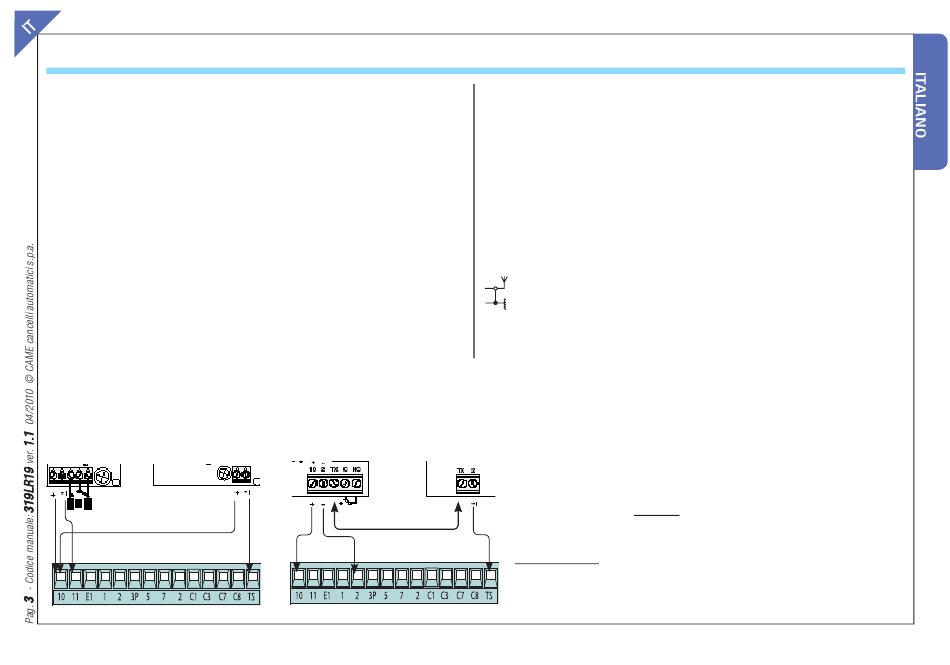

Collegamenti elettrici

L-N Alimentazione 230V (AC) 50/60 Hz
10-11 Alimentazione accessori 24V (AC)
10-E1 Lampeggiatore (portata contatto: 24V - 25W max.)
10-5 Spia "cancello aperto" (Portata contatto: 24V - 3 W max.)
2-C1 Contatto (NC) di riapertura durante la chiusura
2-C3 Contatto (NC) di stop parziale
2-C7 Contatto (NC) di riapertura durante la chiusura "bordi sensibili"
2-C8 Contatto (NC) di richiusura durante l'apertura "bordi sensibili"
M-N Motore 24V (DC) con Encodeur
Collegamento elettrico per il funzionamento del test di sicurezza delle fotocellule
(DOC)
I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
F-FA Finecorsa di apertura (NC)
F-FC Finecorsa di chiusura (NC)
1-2 Pulsante di stop (NC)
2-3P Selettore a chiave e/o pulsante di apertura parziale (NO)
2-7 Selettore a chiave e/o pulsante per comandi (NO)
B1-B2 Uscita eventuale del secondo canale del ricevitore radio (NO).
Portata contatto : 5A-24V (DC)
Collegamento antenna
- selezionare il dip 7 in ON per attivare il funzionamento del
test.
(DIR)
IMPORTANTE:
Quando si attiva la funzione test di sicurezza, i contatti NC -
se non utilizzati - vanno esclusi sui relativi DIP
