- Seite 1 OBERFLURANTRIEB FÜR DREHTORE 11 9DV 11D E Montageanleitung STYLO STYLO ME - STYLO RME Deutsch...
- Seite 2 • Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es entwickelt wurde. Andere Verwendungszwecke sind gefährlich. Montage Die CAME Cancelli Automatici S.p.A. haftet nicht für durch ungeei- • Baustelle in angemessener Weise kennzeichnen und begrenzen, gnete, unsachgemäße bzw. fehlerhafte Verwendung verursachte um den Zutritt Unbefugter, im Besonderen von Minderjährigen und...
- Seite 3 Anleitungen und besondere Hinweise für den Verwender UNTERSAGT. Für Reparaturen, Einstellungsänderungen und außer- planmäßige Wartungsmaßnahmen WENDEN SIE SICH BITTE AN DEN • Dafür sorgen, dass der Torbereich sauber und Hindernisfrei ist. Den WARTUNGSDIENST • Das Ergebnis der Anlagenprüfungen im War- Funktionsbereich der Lichtschranken von Pfl...

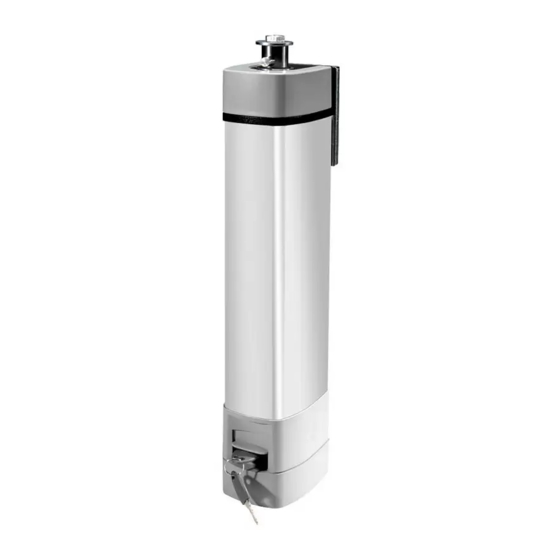

- Seite 4 Dieses Zeichen steht für sicherheitsrelevante Abschnitte. ☞ Dieses Zeichen steht vor den Anmerkungen für den Verwender. Beschreibung Dieses Produkt wurde von der CAME CANCELLI AUTOMATICI S.p.A. gemäß den geltenden Sicherheitsbestimmungen entwickelt und hergestellt. Komplette Produktpalette: 001STYLO-ME - Selbsthemmender 24 V DC Oberflurantrieb 001STYLO-RME - Nicht selbsthemmender 24 V DC Oberflurantrieb Vorgeschriebene Zusatzgeräte für STYLO-RME:...
- Seite 5 Maße Technische Daten STYLO ME - STYLO RME (mm) Schutzart IP54 STYLO-BD Betriebsspannung{ 230 V AC, (50/60 Hz) Betriebsspannung Antrieb{ 24 DC (50/60 Hz) Stromaufnahme (max.) Leistung 48 W Max. Drehmoment 100 Nm Aufl aufzeit (90°) einstellbar ED (%) intensiver Betrieb Betriebstemperatur (°C)
- Seite 6 Hauptbestandteile STYLO-BS 1. Zentraler Motorkörper 2. Obere Gehäuseschale 3. Untere Gehäuseschale 4. Knickarm 5. Halterung für Antriebsarm STYLO-BS 6. Halterung für Antrieb 7. Deckel STYLO-BS 8. Deckel STYLO-BD 9. Gleitklotz 10. Anschlag im Auflauf 11. Gleitschiene STYLO-BD 12. Anschlag im Zulauf 13.
-
Seite 7: Durchführbarkeit Der Anlage
Durchführbarkeit der Anlage Die Montage muss von erfahrenem Fachpersonal gemäß den geltenden Richtlinien durchgeführt werden. Vorher vorzunehmende Kontrollen Vor der Montage muss man: • Eine angemessene Schutzauslösungseinheit mit einer Distanz von mehr als 3 mm zwischen den Kontakten als Trennschalter des Stromkabels vorsehen; •... - Seite 8 Kabeltypen und Mindeststärken Kabellänge Kabellänge Kabellänge Anschluss Kabeltyp 1 < 10 m 10 < 20 m 20 < 30 m Betriebsspannung Steuereinheit 230 V 3G x 1,5 mm2 3G x 2,5 mm2 3G x 4 mm2 Betriebsspannung Antrieb 230 V 4G x 1 mm2 4G x 1,5 mm2 4G x 2,5 mm2...
- Seite 9 Standardanlage 1. Antriebseinheit 2. STEUEREINHEIT 3. FUNKEMPFANGSEINHEIT 4. Lichtschranken 5. Aufputz-Schlüsseltaster 6. Blinkleuchte 7. Antenne 8. Handsender 9. Mechanischer Anschlag N.B. Bei nicht selbsthemmen- den Modellen ein Elektroschloss vorsehen. RG58 Die in dieser Anleitung angegebenen Daten und Informationen können jederzeit, ohne Vorankündigung abgeändert werden.
- Seite 10 Montagebeispiele = 300 mm max. bei Öff nungswinkel 90° STYLO-BS Öff nungswinkel (°) A (mm) C (mm) D (mm) Öff nungswinkel (°) A (mm) C (mm) D (mm) STYLO-BD Die in dieser Anleitung angegebenen Daten und Informationen können jederzeit, ohne Vorankündigung abgeändert werden.
-
Seite 11: Montage
Montage Die folgenden Abbildungen dienen nur als Beispiel, da der Raum für die Befestigung des Antriebs und der Zusatzgeräte vom Montageort abhängt. Der Montagefachmann wählt die geeignetste Lösung. Vorbereitung Für die Kabel notwendige Kabelrohre vom Kabelschacht aus auslegen. N.B.: die Anzahl der Kabelschläuche hängt vom Anlagentyp und den vorgesehenen Zusatzgeräten ab. Anbringen der Halterungen 2 x ø... - Seite 12 STYLO-BD 3 x M9 Lochabstände und Maße einzeichnen, dabei die in der Zeichnung Œ angegebenen Maße einhalten, die 4 x ø 8,5 eingezeichneten Löcher bohren und anschließend die Halterung des Antriebs an der Wand bzw. am Torpfosten und die Gleitschiene Ž...
- Seite 13 Mit dem Gewinde M8 ein Gewinde in die Löcher einritzen bzw. Gewindeeinsätze M8 oder anderes für die Gleitschiene geeignetes Befestigungsmaterial verwenden. Anmerkung: die folgenden Abbildungen dienen nur als Beispiel, der Montagefachmann wählt je nach Art und Stärke des Torfl ügels die beste Lösung. Die Gleitschiene korrekt auf die Löcher legen und mit den Zylinderkopfschrauben ‘...
- Seite 14 Befestigung des Antriebs Die untere Gehäuseschale entfernen. Den Antrieb mit den vier mitgelieferten Schrauben an der Flansch befestigen. Obere Gehäuseschale befestigen. Ø 3,5 x 9,5 Die in dieser Anleitung angegebenen Daten und Informationen können jederzeit, ohne Vorankündigung abgeändert werden.
- Seite 15 Befestigung des Antriebsarmes STYLO-BS UNI 5739 Ø 10x14 Den Knickarm zusammenbauen, dazu die beiden Teile des Arms mit den entsprechenden Schrauben Ø 10x39 befestigen und die Drehzapfen schmieren Œ. Den Knickarm auf die Welle des Antriebs stecken und O-Ring 4100 mit der Schraube und Unterlegscheibe befestigen.
- Seite 16 STYLO-BD Den Gleitklotz, wie in der Abbildung Œ dargestellt, am Antriebsarm befestigen. Den Gleitklotz in die Gleitschiene stecken . Den Gleitarm an der Antriebswelle anbringen Ž. Die Lochabdeckung einstecken und mit den mitgelieferten Schrauben befestigen . Die Seitenabdeckungen in beide Seiten der Gleitschiene sowie die Lochabdeckungen einstecken .
- Seite 17 Den Antrieb entriegeln (siehe Abschnitt manuelle Entriegelung). Den Torfl ügel vollständig öff nen ‘ und den mechanischen Anschlag im Aufl auf mit dem Gleitklotz ’ ausrichten und befestigen “. Torfl ügel schließen ” und den mechanischen Anschlag im Zulauf mit dem Gleitklotz • ausrichten und befestigen .
-
Seite 18: Manuelle Entriegelung Eines Selbsthemmenden Antriebs
Manuelle Entriegelung eines selbsthemmenden Antriebs Stromzufuhr unterbrechen und die Schutzklappe der Entriegelungseinheit öff nen. Schlüssel einstecken und drehen. Elektrische Anschlüsse Untere Gehäuseschale öff nen und die elektrischen Anschlüsse vornehmen. Montage durch Schließen der unteren Gehäuseschale abschließen. Die in dieser Anleitung angegebenen Daten und Informationen können jederzeit, ohne Vorankündigung abgeändert werden. - Seite 19 Elektrischer Anschluss des Antriebs STYLO ME an die Schalttafel 24 V (DC)-Antrieb mit 24 V (DC)-Antrieb mit Verzögerung Verzögerung im Aufl auf im Zulauf ZL92 M1 N1 ENC1 EB1 M2 N2 ENC2 EB2 Die in dieser Anleitung angegebenen Daten und Informationen können jederzeit, ohne Vorankündigung abgeändert werden.
- Seite 20 Elektrischer Anschluss des Antriebs STYLO RME an die Schalttafel 24 V (DC)-Antrieb mit 24 V (DC)-Antrieb mit Verzögerung im Aufl auf Verzögerung im Zulauf ZL92 M1 N1 ENC1 EB1 M2 N2 ENC2 EB2 Die in dieser Anleitung angegebenen Daten und Informationen können jederzeit, ohne Vorankündigung abgeändert werden.
-
Seite 21: Problemlösung
Problemlösung STÖRUNGEN MÖGLICHE URSACHEN KONTROLLEN UND STÖRUNGSBESEITIGUNG Tor öffnet und schließt nicht • Kein Strom • Stromzufuhr kontrollieren • Handsenderbatterie leer • Batterien ersetzen • Handsender kaputt • Fachmann hinzuziehen • Stopp-Taster verklemmt oder kaputt • Fachmann hinzuziehen • Auf-/Zutaster bzw. Schlüsseltaster •... - Seite 22 Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparationen und Verbesse- rungen, die von Fachfirmen durchgeführt wurden. N.B.: Außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten durchgeführt werden Register für außerplanmäßige Wartungsmaßnahmen Stempel Installateur Name des Fachmanns Tag des Eingriffs Unterschrift des Fachmanns Unterschrift des Auftraggebers Durchgeführte Maßnahme _________________________________________________________________...
-
Seite 23: Abbau Und Entsorgung
Abbau und Entsorgung ☞ CAME cancelli automatici S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen:... - Seite 24 Wartecker GmbH Vestenthal 137 4431 Haidershofen Tel: 07434/ 424 21-0 Fax: 07434/ 424 21-19 o ce@wartecker.at wartecker.at Via Martiri Della Libertà, 15 31030 (+39) 0422 4940 (+39) 0422 4941...
