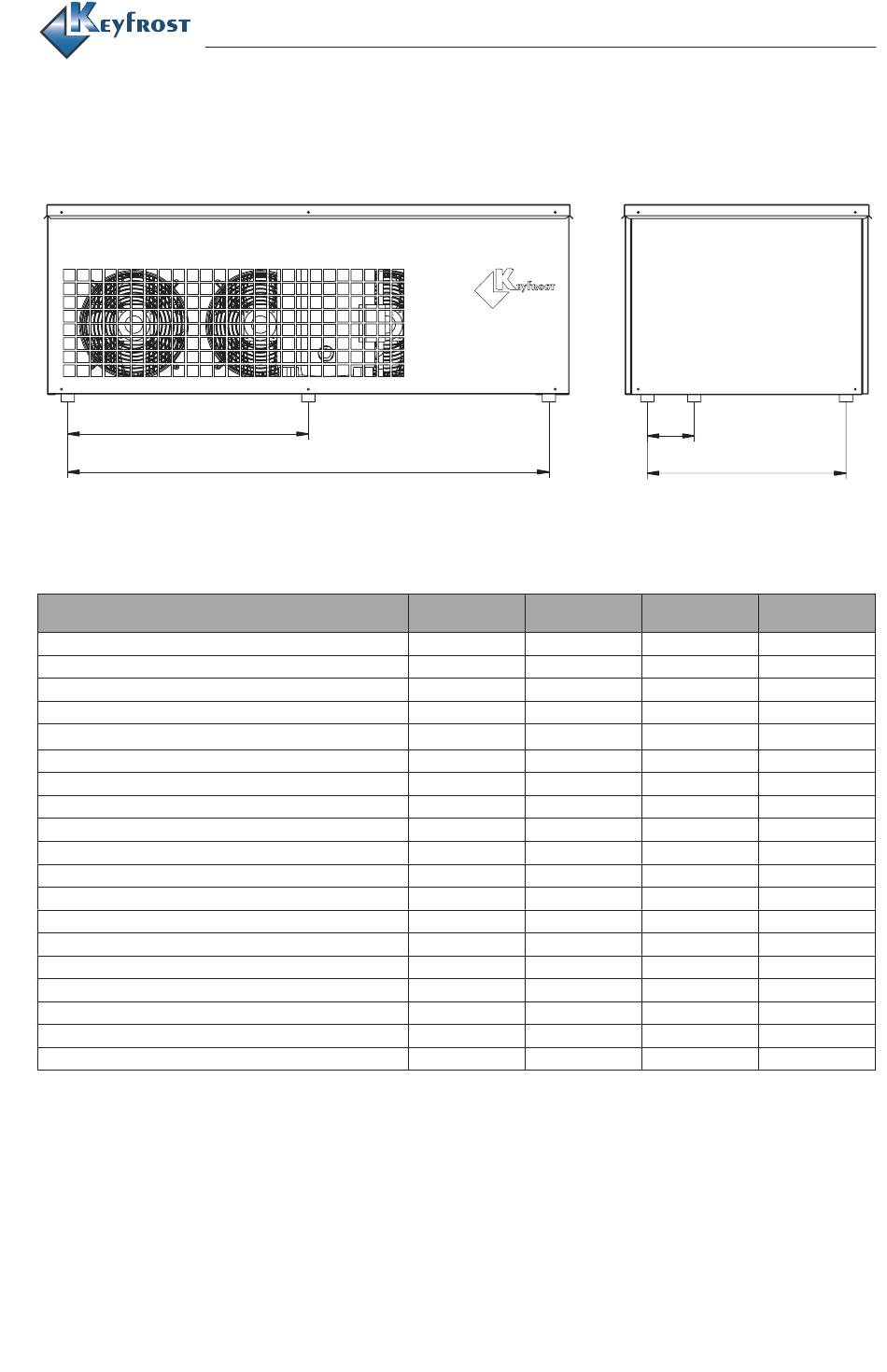

Posizionamento gruppo condensante
Condenser unit position
Instalation groupe condensacion
Positionierung der verflüssigereinheit
D
Modello / Model / Modèle /
Modell / Modelo / Model
KS08TNE
KS11TNE - KSR11TNE
KS13TNE - KSR13TNE
KS17TNE - KSR17TNE
KS20TNE - KSR20TNE
KS25TNE - KSR25 TNE
KS32TNE - KSR32TNE
KS35TNE
KS43TNE
KS10BTE - KSR10BTE
KS13BTE - KSR13BTE
KS18BTE - KSR18BTE
KS23BTS
KS27BTE - KSR27BTE
KS30BTS - KSR30BTS
KS31BTE
KS35BTS
KS34BTE
KS42BTS
96
Manuale - Manual - Manuel - Bedienungsanleitung - Manual - Priručnik - Manual
A
A (mm)
481
600
600
600
880
880
880
1231
1231
600
600
880
880
880
880
1231
1231
1231
1231
Colocación grupo condensación
Postavljanje kondenzacijskog sklopa
Posição da unidade do condensador
B (mm)
320
320
320
320
440
440
440
508
508
320
320
440
440
440
440
508
508
508
508
C
B
C (mm) D (mm)
78 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
120 -
