Einbauen Des Ventilaktuators - Toro Multi-Pro 5800-D Bedienungsanleitung

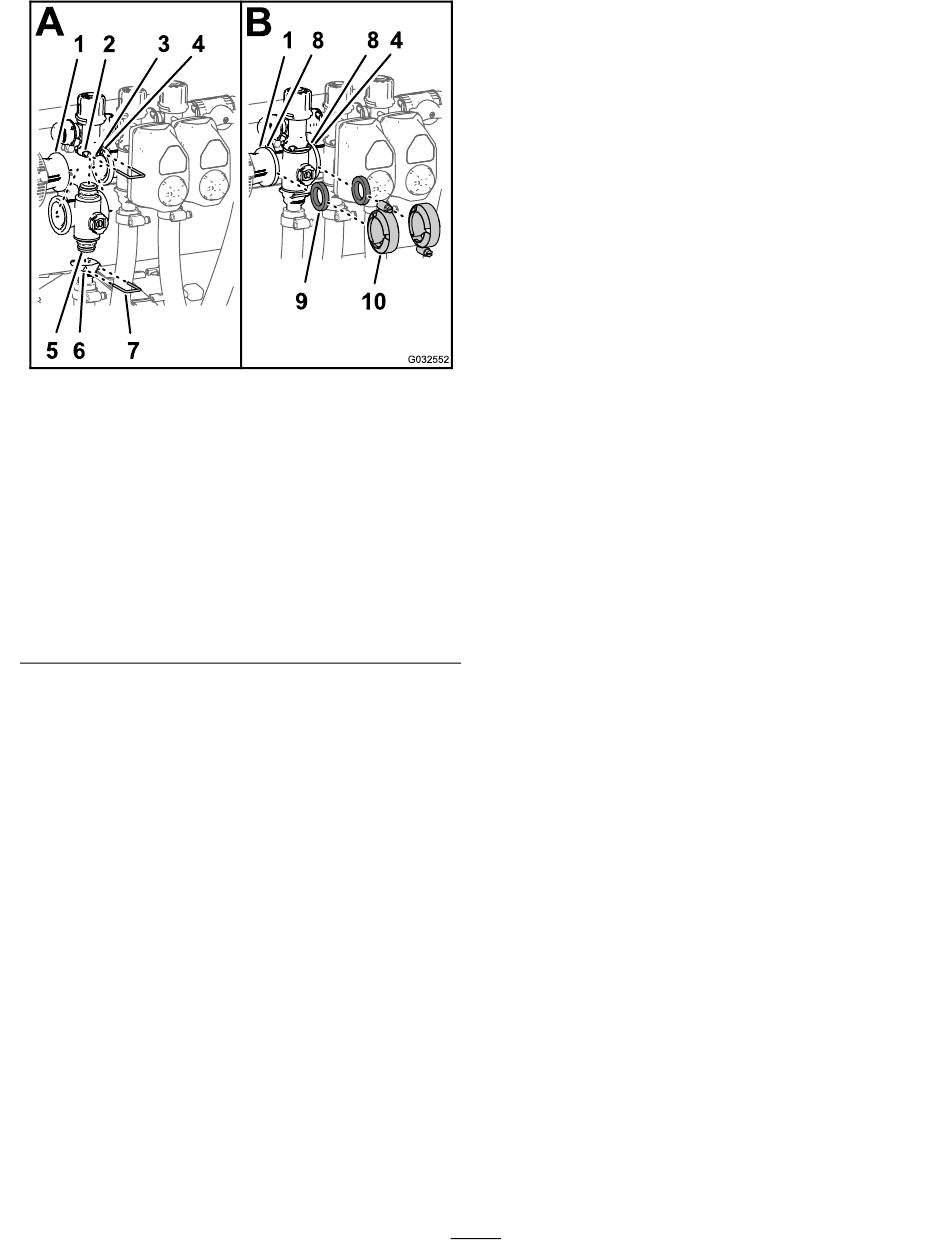

Bild 110
1. Flansch (Reduzierkupp-
lung)
2. Buchse (Anschlussstück
des Sicherheitsventils)
3. Sicherheitsventil
4. Flansch (danebenliegen-
der Verteiler, Rührwerk-
ventil)
5. Endkappen-
Anschlussstück
(Verteilerventil)
2. Stecken Sie einen Halter in die Buchse des
Anschlussstückes des Sicherheitsventils,
um das Endkappen-Anschlussstück am
Anschlussstück des Sicherheitsventils zu
befestigen (A in Bild
3. Montieren Sie das Auslaufanschlussstück
am unteren Endkappen-Anschlussstück des
Verteilerventils (A in
4. Stecken Sie einen Halter in den Sockel
des Auslaufanschlussstückes, um
das Endkappen-Anschlussstück am
Auslaufanschlussstück zu befestigen (A in
110).
5. Fluchten Sie eine Dichtung zwischen den
Flanschen der Reduzierkupplung und dem
Abschnittventilverteiler aus (B in
6. Montieren Sie die Reduzierkupplung, die
Dichtung und den Abchnittventilverteiler mit
einer Klemme und ziehen sie mit der Hand an
(B in Bild 110).
7. Fluchten Sie für den Einbau der zwei
ganz links gelegenen Abschnittventile eine
Dichtung zwischen den Flanschen der zwei
6. Buchse (Auslaufan-
schlussstück)
7. Halter
8. Flansch (Verteiler,
Abschnittventil)
9. Dichtung
10. Flanschklemme
110).
Bild 110).
Bild 110)
danebenliegenden Abschnittventilverteiler aus
(B in Bild
8. Montieren Sie die zwei danebenliegenden
Abschnittventilverteiler und eine Dichtung mit
einer Klemme und ziehen sie mit der Hand an
(B in Bild
9. Wenn Sie die Befestigungen für das
Sicherheitsventil gelöst haben, ziehen Sie die
Mutter und Schraube bis auf 1017-1243 Ncm an.

Einbauen des Ventilaktuators

1. Fluchten Sie den Aktuator mit dem Verteilerventil
aus (Bild
2. Befestigen Sie den Aktuator und das Ventil
an dem in Schritt
Abschnittverteilerventils (Seite 83)
