4. Reinigen Sie den Bereich um den
Wasserabscheider-Filter und die Befestigung
des Filteradapters
5. Entfernen Sie den Wasserabscheider-Filter
75).
Hinweis:
Entsorgen Sie den gebrauchten
Kraftstoff und die Kraftstofffilterglocke bei einem
zugelassenen Recyclingcenter.
6. Reinigen Sie die Kontaktfläche des
Filteradapters.
7. Fetten Sie die Dichtung am Wasserabscheider-
Filter mit sauberem Motoröl ein.
8. Setzen Sie den Filter mit der Hand ein, bis die
Dichtung die Kontaktfläche berührt. Drehen
Sie den Filter dann um eine weitere halbe
Umdrehung.
9. Stellen Sie sicher, dass das Ablassventil unten
am Wasserabscheider-Filter ganz nach rechts
gedreht ist (Bild 75).
Auswechseln des Inline-
Kraftstofffilters
Wartungsintervall: Alle 400 Betriebsstunden
Entfernen des Inline-Kraftstofffilters
Hinweis:
Der Kraftstofffilter ist Teil des Steigrohrs.
1. Aktivieren Sie die Feststellbremse, stellen die
Pumpe und den Motor ab, und ziehen Sie den
Zündschlüssel ab.
2. Entfernen Sie am Kraftstofftank die vier
Schrauben (Nr. 10 x ¾"), mit denen die
Abdeckung oben am Kraftstofftank befestigt ist,
und nehmen Sie die Abdeckung ab
(Bild 75).
(Bild 76).
(Bild
1. Schrauben (Nr. 10 x ¾")
2. Abdeckung
3. Kraftstofftank
4. Klemme, ¼" (6,4 mm),
Kraftstoffschlauch
3. Lösen Sie die Klemmen, mit denen die zwei
Anschlussstücke der Kraftstoffschläuche oben
am Steigrohr befestigt sind
4. Schließen Sie die zwei Schläuche von den
Schlauchanschlussstücken ab und lassen Sie
den Kraftstoff aus den Schläuchen in einen
zugelassenen Benzinkanister ablaufen
5. Drehen Sie den Kraftstoff-Steigrohr- bzw.
Senderring nach links und nehmen Sie den Ring
ab (Bild 77).
64

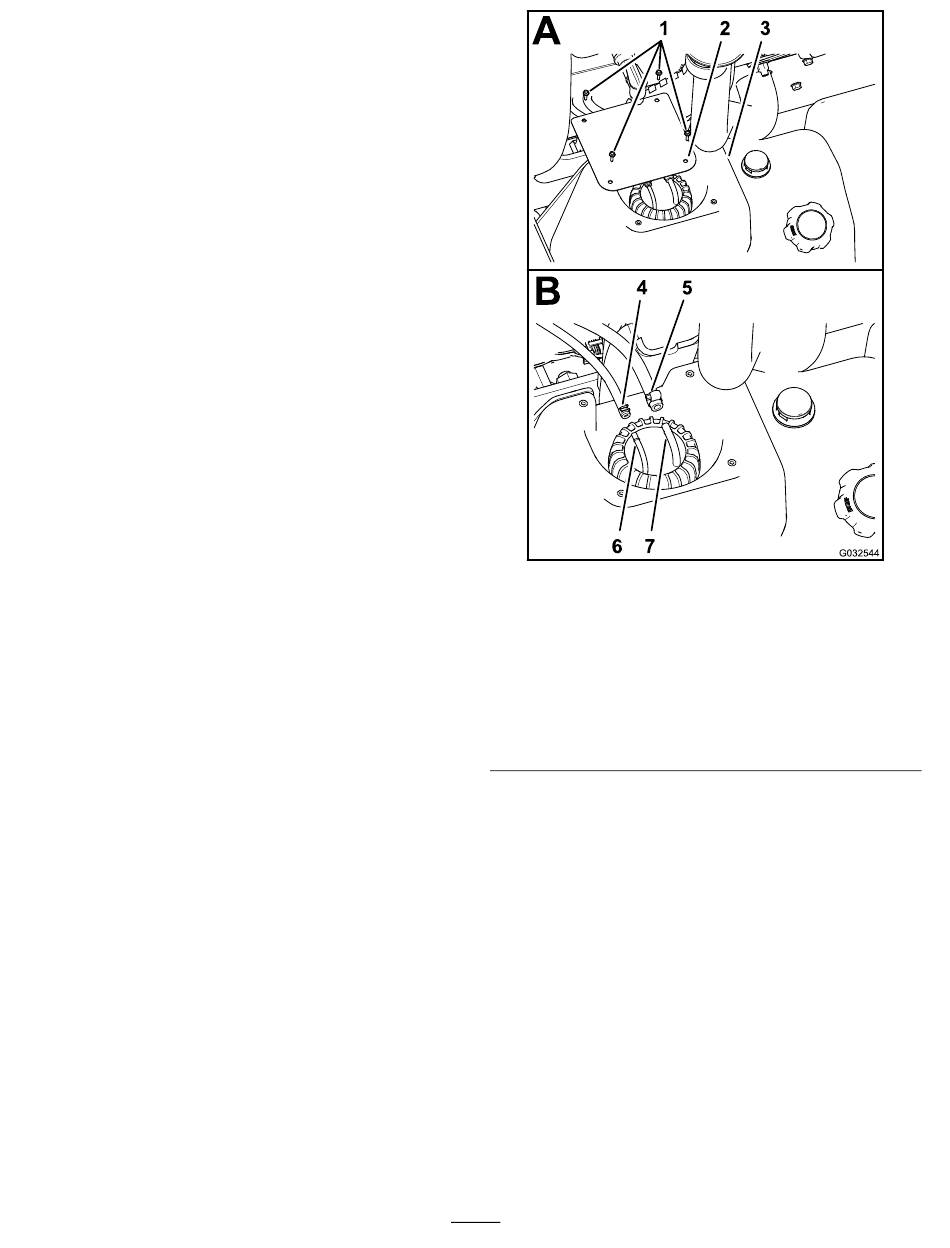

Bild 76
5. Klemme, 5/16" (8 mm),
Kraftstoffschlauch
6. Schlauchanschlussstück,
¼" (6,4 mm)
7. Schlauchanschlussstück,
5/16" (8 mm)
(Bild 76).
(Bild
g032544
76).
