Einsetzen Des Rührwerkverteilerventils; Montieren Des Abschnittverteilerventils - Toro Multi-Pro 5800-D Bedienungsanleitung

7. Drehen Sie den Ventilschaft so, dass das Ventil
geschlossen ist (B in
8. Wiederholen Sie die Schritte
andere Endkappen-Anschlussstück.
Einsetzen des Rührwerkverteiler-
ventils
1. Fluchten Sie den Flansch des Rührwerks-
icherheitsventils, eine Dichtung und den
Flansch des Endkappen-Anschlussstücks des
Rührwerkventilverteilers aus (A in
Hinweis:
Lösen Sie ggf. die Befestigungen
für den Druckfilterkopf, um einen Abstand zu
erhalten.

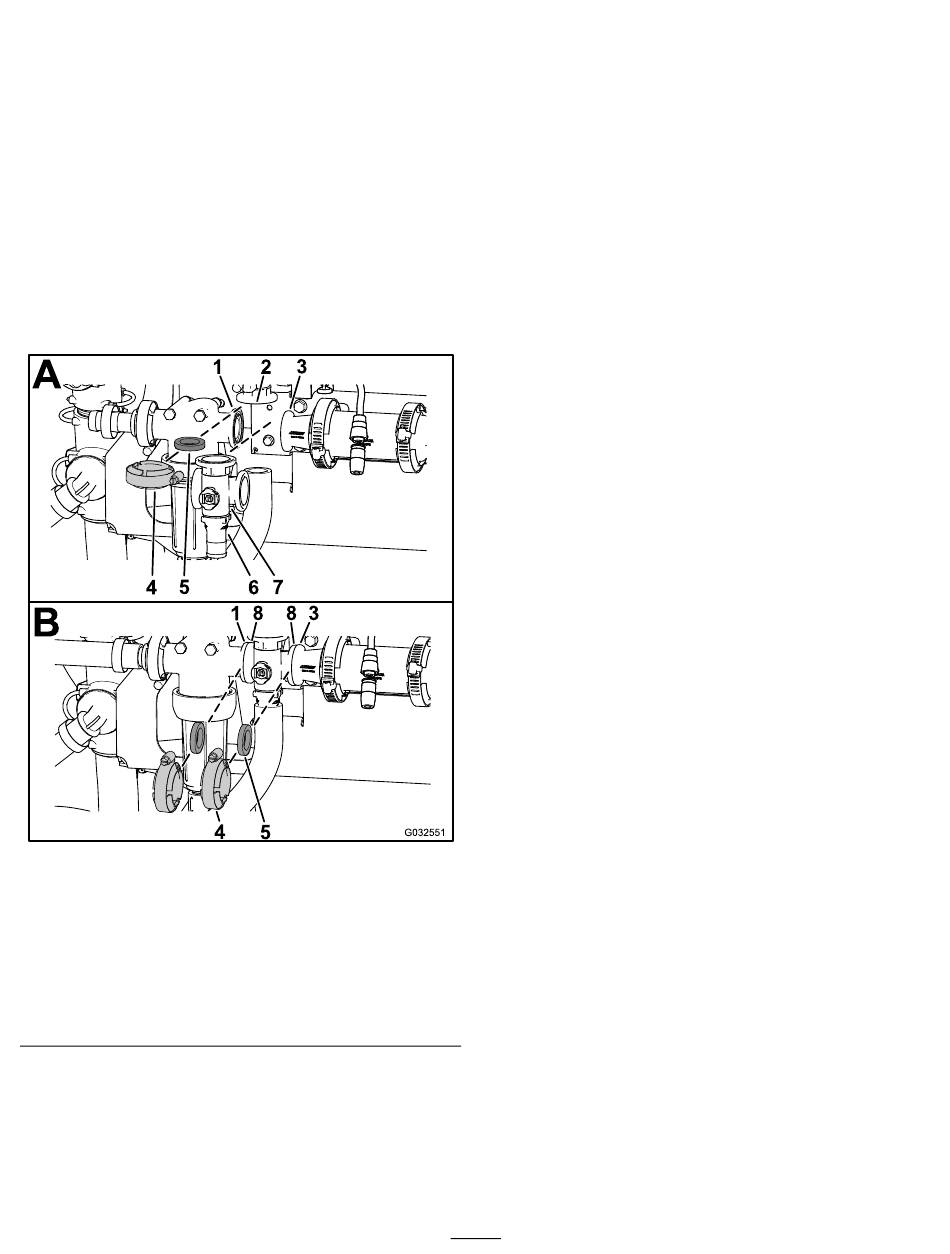

1. Flansch (Druckfilterkopf)
2. Flansch (Rührwerksicher-
heitsventil)
3. Flansch (Reduzierkupp-
lung)
4. Flanschklemme
2. Montieren Sie das Rührwerksicherheitsventil,
die Dichtung und den Rührwerkventilverteiler
mit einer Klemme und ziehen sie mit der Hand
an (A in Bild 109).
3. Stecken Sie einen Halter in das Anschlussstück
des Sicherheitsventils, um die Schnellkupplung
Bild 105)..
4 und 5 für das
Bild 109).
Bild 109
5. Dichtung
6. Schnellkupplung
7. Verteiler (Rührwerkventil)
8. Flansch (Verteiler,
Rührwerkventil)
am Anschlussstück des Sicherheitsventils zu
befestigen (A in
4. Fluchten Sie eine Dichtung zwischen den
Flanschen des Druckfilterkopfes und dem
Rührwerkventilverteiler aus (B in
5. Montieren Sie den Druckfilterkopf, die Dichtung
und den Rührwerkventilverteiler mit einer
Klemme und ziehen sie mit der Hand an (B in
Bild 109).
6. Fluchten Sie eine Dichtung zwischen den
Flanschen des Rührwerkventilverteilers und der
Reduzierkupplung aus (B in
7. Montieren Sie den Rührwerkventilverteiler, die
Dichtung und die Reduzierkupplung mit einer
Klemme und ziehen sie mit der Hand an (B in
Bild 109).
8. Wenn Sie die Befestigungen für den
Druckfilterkopf gelöst haben, ziehen Sie die
Mutter und Schraube bis auf 19,78-25,42 N·m
an.
Montieren des Abschnittverteiler-
ventils
1. Setzen Sie das obere Endkappen-
Anschlussstück des Verteilerventils in
das Anschlussstück des Sicherheitsventils ein
(A in Bild
Hinweis:
das Anschlussstück des Sicherheitsventils, um
einen Abstand zu erhalten.
g032551
86
Bild 109).
110).
Lösen Sie ggf. die Befestigungen für
Bild 109).
109).
