Warten der Bremsen

Einstellen der Bremsen

Wenn das Bremspedal mehr als 2,5 cm Spiel hat,
bevor Sie einen Widerstand spüren, müssen Sie die
Bremsen wie folgt einstellen:
1.
Stellen Sie das Sprühfahrzeug auf einer ebenen
Fläche ab, stellen die Pumpe und den Motor ab,
und ziehen Sie den Zündschlüssel ab.
2.
Aktivieren Sie die Feststellbremse.
3.
Stellen Sie Blöcke unter die Räder, damit die
Maschine nicht rollt.
4.
Lösen Sie die Feststellbremse.
5.
Lösen Sie die vorderen Muttern an den
Bremskabeln unter der Vorderseite des
Sprühfahrzeugs
(Bild
1. Vordere Muttern
6.
Ziehen Sie die hinteren Muttern gleichmäßig an,
bis das Spiel des Bremspedals 1-2 cm beträgt,
bevor Sie einen Widerstand spüren
Wichtig:
Achten Sie darauf, dass Sie die
zwei hinteren Muttern gleichmäßig anziehen,
damit das Gewindeende der Bremskabel vor
den vorderen Muttern gleich lang sind.
7.
Ziehen Sie die vorderen Muttern fest.
87).

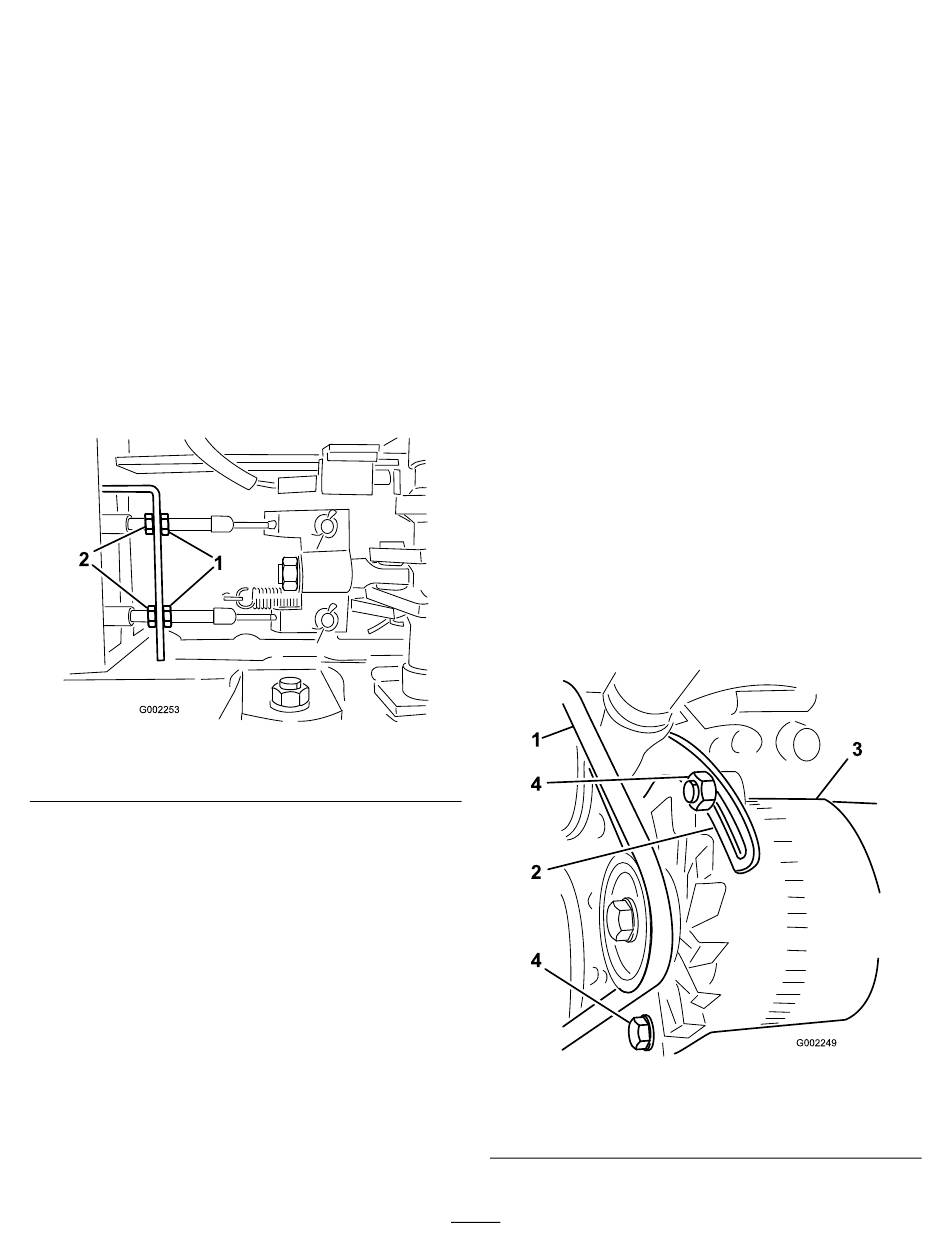

Bild 87
2. Hintere Muttern
(Bild

Warten der Riemen

Warten des Lichtmaschi-
nen-Treibriemens
Wartungsintervall: Nach acht Betriebsstunden
Alle 100 Betriebsstunden
Prüfen Sie den Zustand und die Spannung des
Lüfter-/Lichtmaschinenriemens. Tauschen Sie den
Riemen bei Bedarf aus.
1.
Stellen Sie das Sprühfahrzeug auf einer ebenen
Fläche ab, aktivieren die Feststellbremse,
stellen die Pumpe und den Motor ab und ziehen
den Zündschlüssel ab.
2.
Prüfen Sie die Spannung, indem Sie eine
Kraft von 10 kg in der Mitte zwischen der
Lichtmaschine und den Kurbelwellenscheiben
ansetzen.
Hinweis:
durchbiegen. Wenn die Durchbiegung falsch
ist, gehen Sie auf 3. Wenn die Durchbiegung
richtig ist, können Sie die restlichen Schritte
überspringen und das Sprühfahrzeug einsetzen.
3.
Lösen Sie die Schrauben, mit denen der Bügel
am Motor befestigt ist, und die Schraube, mit
der die Lichtmaschine am Bügel befestigt ist
(Bild
88).
g002253
87).
1. Treibriemen
2. Bügel
72
Der Riemen sollte sich 10-12 mm
Bild 88
3. Lichtmaschine
4. Schrauben
g002249
