Prüfen Der Drehbüchsen - Toro Multi-Pro 5800-D Bedienungsanleitung

1. Flache Seite an der
Aktuatorstange
2. Klemmmutter
3. Öse
4. Klemmmutter (gelöst)
5. Drehen Sie die Ösenstange in der
Aktuatorstange, um den ausgefahrenen
Aktuator auf die gewünschte Stellung zu
verlängern oder zu verkürzen
Hinweis:
Drehen Sie die Ösenstange in halben
oder ganzen Umdrehungen, um die Montage
der Stange am Ausleger zu ermöglichen.
6. Wenn die gewünschte Stellung erreicht ist,
ziehen Sie die Klemmmutter an, um den
Aktuator und die Ösenstange zu befestigen.
7. Heben Sie den Ausleger an, um den Drehzapfen
mit der Aktuatorstange auszurichten.
8. Halten Sie den Ausleger fest und stecken Sie
den Stift durch das Auslegerscharnier und die
Aktuatorstange (Bild
9. Wenn der Stift eingesetzt ist, lassen Sie den
Ausleger los und befestigen Sie den Stift mit
dem vorher abgenommenen Splint.
10. Wiederholen Sie diese Schritte für jedes
Aktuatorstangenlager.

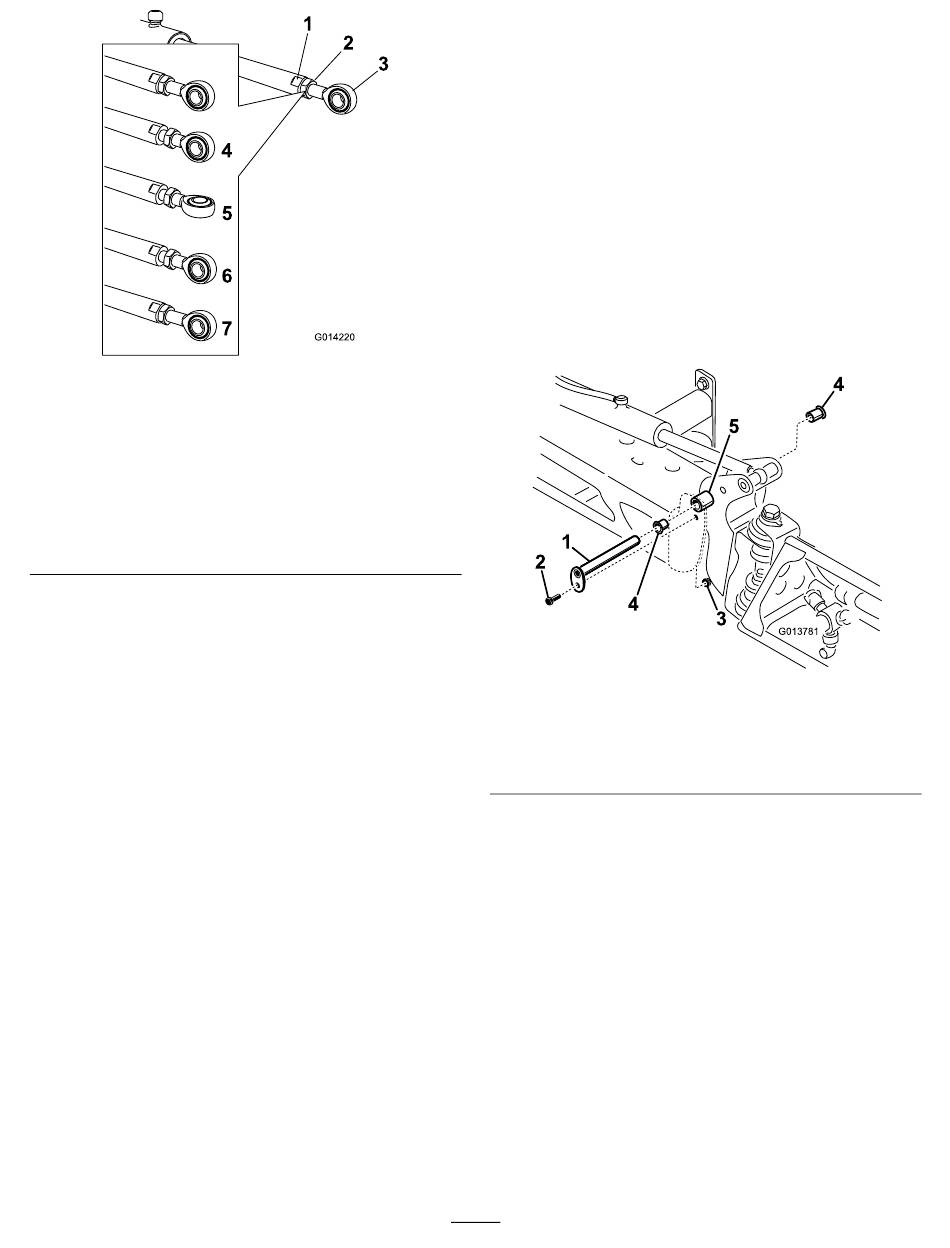

Bild 97
5. Öse (eingestellt)
6. Ösenstellung für erneute
Montage
7. Angezogene
Klemmmutter, um neue
Stellung zu arretieren
(Bild 97).
96).
Prüfen der Drehbüchsen
Wartungsintervall: Alle 400 Betriebsstunden/Jährlich
1. Stellen Sie das Sprühfahrzeug auf einer ebenen
Fläche ab, aktivieren die Feststellbremse,
stellen die Pumpe und den Motor ab und ziehen
den Zündschlüssel ab.
2. Fahren Sie die Ausleger in die Sprühstellung
aus und stützen Sie die Ausleger mit Ständern
oder Riemen von einer Hebevorrichtung ab.
3. Wenn das Gewicht des Auslegers abgestützt ist,
nehmen Sie die Schraube und die Mutter ab, mit
denen der Lagerbolzen am Ausleger befestigt
ist (Bild 98).
g014220
1. Lagerbolzen
2. Schraube
3. Mutter
4. Nehmen Sie den Lagerbolzen ab
5. Nehmen Sie den Ausleger und die
Schwenkhalterung vom mittleren Rahmen ab,
um die Nylonbüchsen zugänglich zu machen.
6. Nehmen Sie die Nylonbüchsen vorne und hinten
an der Schwenkhalterung ab und prüfen Sie sie
(Bild 98).
Hinweis:
7. Tragen Sie etwas Öl auf die Nylonbüchsen auf
und setzen Sie sie in die Schwenkhalterung ein.
8. Montieren Sie den Ausleger und die
Schwenkhalterung im mittleren Rahmen und
richten die Öffnungen aus
9. Setzen Sie den Schwenkstift ein und befestigen
Sie ihn mit der vorher entfernten Schraube und
Mutter.
80
(je nach dem, was zuerst erreicht
wird)
Bild 98
4. Nylonbundbüchse
5. Schwenkhalterung
Ersetzen Sie beschädigte Büchsen.
(Bild 98).
g013781
(Bild 98).
