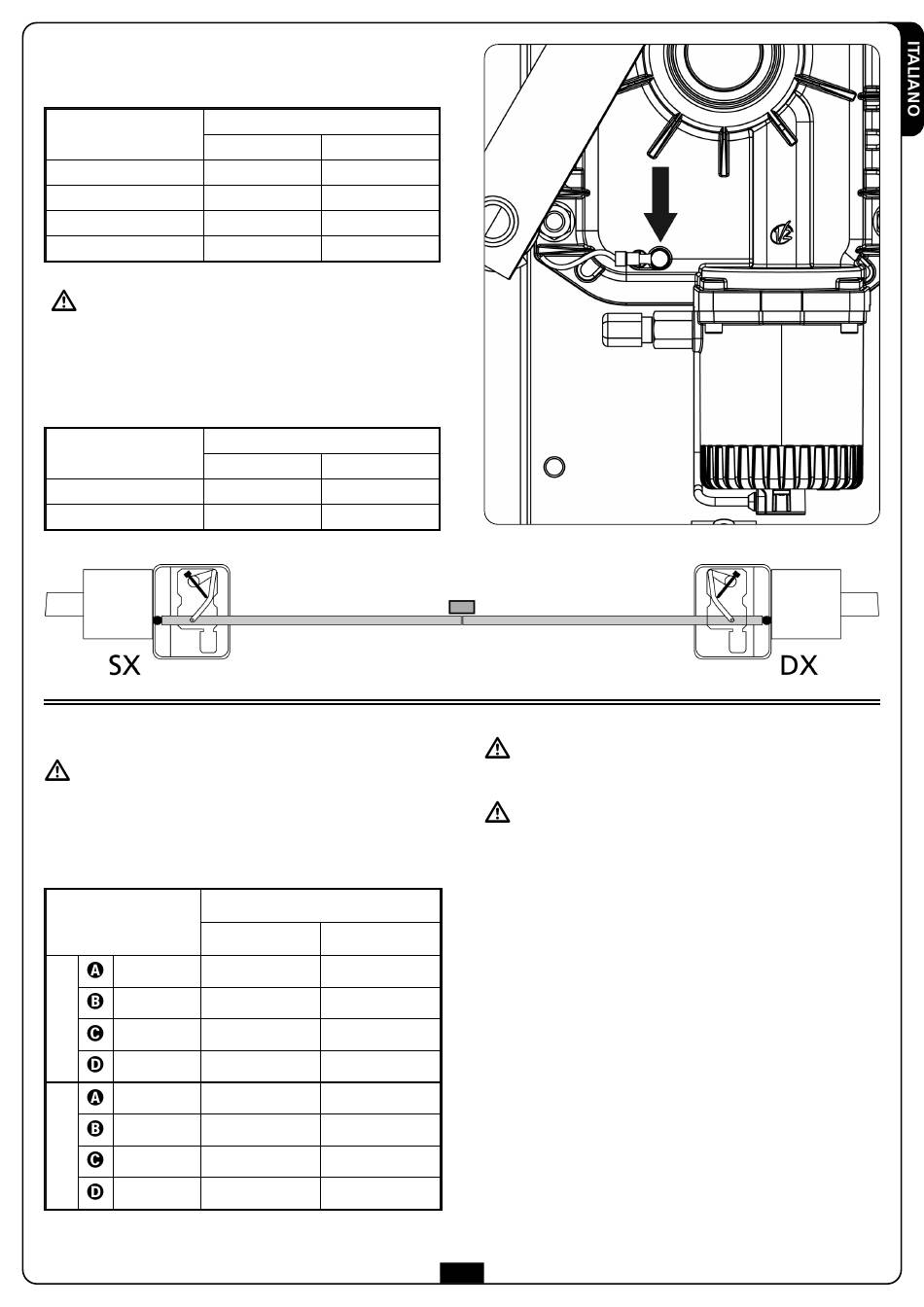

COLLEGAMENTI ELETTRICI

VULCAN-230V / VULCAN-120V
Morsetto centrale di comando
Cavo motore
Motore DX
GIALLO - VERDE GND
BLU COMUNE
NERO APERTURA
MARRONE CHIUSURA
ATTENZIONE: Collegare sempre il cavo di terra al
sistema di terra della rete di alimentazione. Utilizzare
l'apposito fastom indicato in figura e un cavo con sezione
minima di 2,5 mm 2
VULCAN-24V
Morsetto centrale di comando
Cavo motore
Motore DX
+
BLU
-
MARRONE
Collegamento dell'ENCODER
ATTENZIONE: Per il funzionamento degli encoder è
indispensabile che entrambe le ante in posizione di chiusura si
appoggino a un fermo meccanico.
Di seguito le indicazioni da seguire per collegare i cavi
dell'encoder alla centrale di comando:
Morsetto centrale di comando
Cavo ENCODER
Motore DX
M
ROSSO + 24 Vdc
O
T
NERO COM (-)
O
BLU FCA2
R
E
BIANCO FCC2
1
M
ROSSO + 24 Vdc
O
T
NERO COM (-)
O
BLU FCA1
R
E
BIANCO FCC1
2
Motore SX
GND
COMUNE
CHIUSURA
APERTURA
Motore SX
-
+
devono essere eseguite solo con un cavo 4x0,22 schermato
con guaina in polietilene.
accessori [COM (-)]. Verificare che la massa dell'alimentazione
accessori sia collegata al comune accessori
Motore SX
+ 24 Vdc
COM (-)
FCC2
FCA2
+ 24 Vdc
COM (-)
FCC1
FCA1
5
ATTENZIONE: eventuali prolunghe del cablaggio
ATTENZIONE: collegare la calza al comune alimentazione
