Abschnitt 8: Anhang
8.6 BASISREFERENZPUNKT (Fortsetzung)

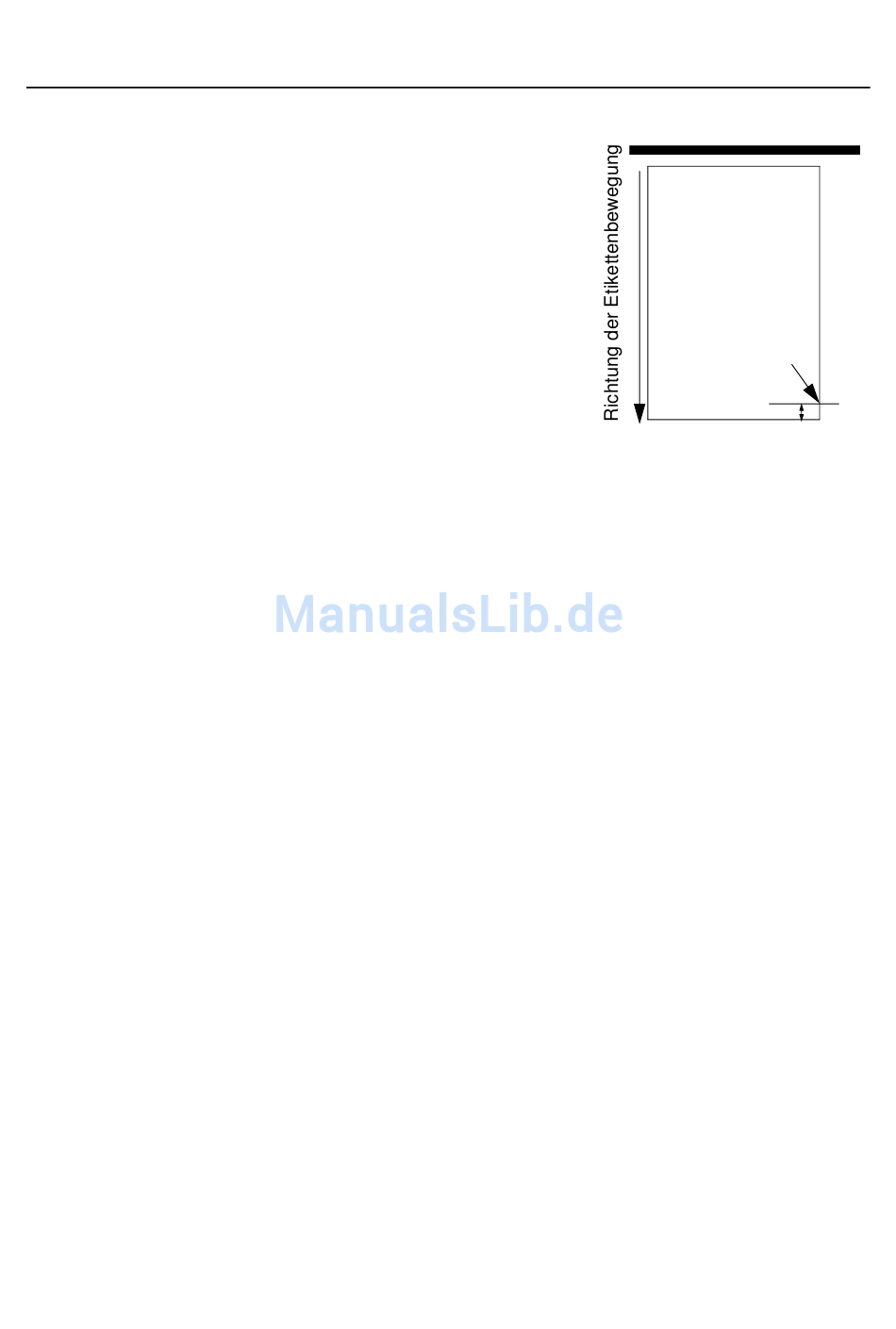

8.6.1 Einstellen des Basisreferenzpunktes

Druckkopf
Versatz der Druckposition – diese bezieht sich auf die vertikale
und horizontale Verlagerung des gesamten Druckbereichs,
H+ H-
bezogen auf den Nullpunkt (V=0, H=0), der zunächst als
die untere rechte Ecke des Etiketts definiert ist.
Der Basisreferenzpunkt kann mithilfe der Anwendung Printer Utilities
Tool oder durch das Senden des Befehls <A3> vom Host eingestellt
werden.
Die V Einstellung dient dem vertikalen Druckversatz. Positive (+) Werte
Richtwert 0,0
bedeuten, dass das Druckbild zum Druckkopf hin verschoben wird,
negative (-) Werte bedeuten, dass das Druckbild vom Druckkopf weg
V+
verschoben wird. Wenn der Druckabstand gewählt wurde, um die
Druckoffset
vertikale Startposition zu versetzen, dann werden alle vertikalen
Versatzeinstellungen auf den neu definierten Referenzpunkt bezogen. V-
Die H Einstellung dient dem horizontalen Druckoffset. Der „+" oder „–"
Präfix bestimmt, ob die Ausrichtung rechts oder links des Richtwertes
liegt.
Die Werkseinstellung für beide Wert ist +000 Punkte. Die jeweiligen Maximalwerte liegen bei +/-396.
Die Angaben werden in Dots vorgenommen.
Nach der Einstellung ist ein Testdruck zu empfehlen. Für nähere Angaben dazu siehe Abschnitt 3.3
Testdruckmodus.
Bedienungsanleitung CG2 Series Seite 8-11
