CHIEF iCLPFA2 Installationsanleitung Seite 48

iCLPFA2
7
1
N
1
8
1
2
48
E
12,7 mm
A
2
P
Q
E
12,7 mm
A
2
N
P
Q
G x 4
x8
R x8

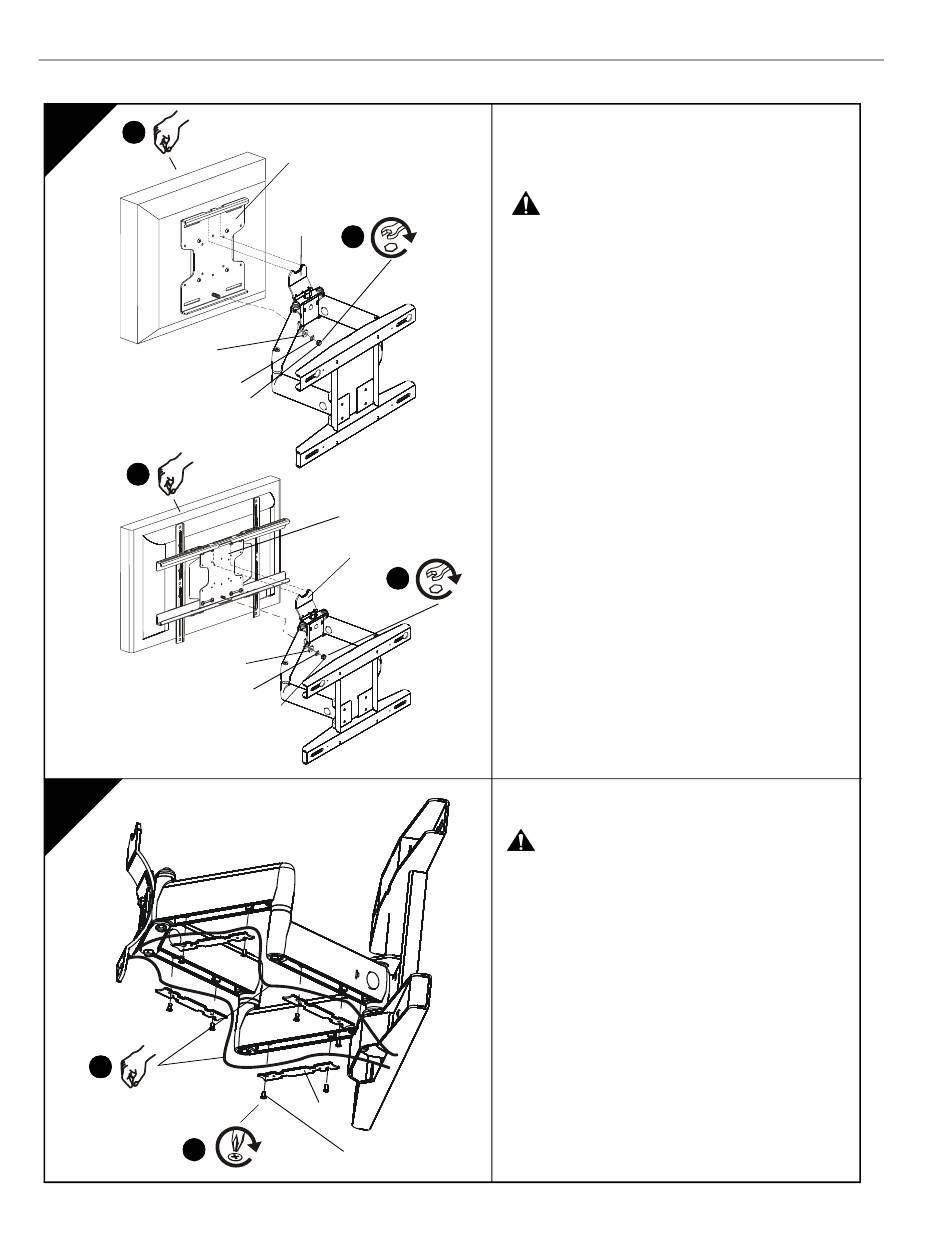

DISPLAY OP ARM/
WANDPLAATCONSTRUCTIE
MONTEREN
WAARSCHUWING:
Overschrijding van de
draagcapaciteit kan tot ernstig persoonlijk letsel of
beschadiging van de apparatuur leiden! Degene die
de installatie uitvoert, heeft de plicht ervoor te waken
dat het gezamenlijke gewicht van alle componenten
die aan de iCLPFA2 zijn bevestigd, niet hoger is dan
56 kg.
1. Plaats de sleuven op het bovenste gedeelte van
slotplaat (E) in lijn met de lipjes op het bovenste
gedeelte van de armconstructie (A). Laat het
display op zijn plaats zakken, waarbij u het
raamwerk met schroefdraad op slotplaat (E) in
de sleuf op armconstructie (A) laat zwenken.
2. Monteer pasring (N), borgring (P) en moer (Q)
op het raamwerk met schroefdraad. Draai alles
stevig aan.
KABELGELEIDING
VOORZICHTIG:
Zorg dat er voldoende speling in
de kabel zit om het display te verplaatsen en dat de
kabels niet knel komen te zitten door het plaatsen
van de afdekkingen (G) of de schroeven (R).
1. Steek de kabels voorzichtig in de openingen in
de onderste armgedeelten.
2. Monteer elke afdekking (G) met twee
schroeven (R).
Installation Instructions
