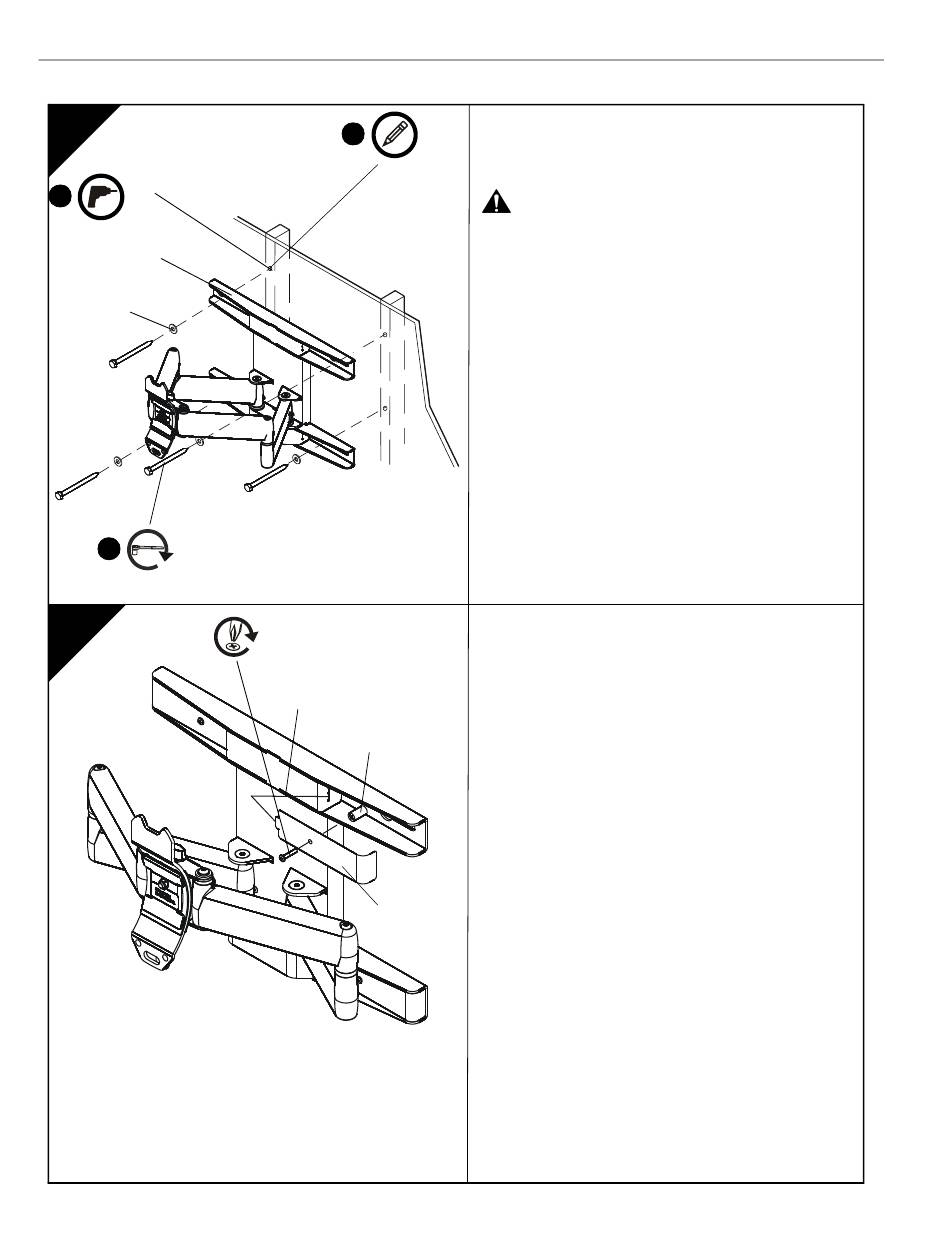

INSTALLAZIONE DEL GRUPPO
BRACCIO/PIASTRA A PARETE
Installazione su legno
AVVERTENZA:
Una resistenza strutturale inadeguata
per questo componente può arrecare gravi infortuni
o danneggiare l'apparecchiatura. È responsabilità
dell'installatore verificare che la struttura alla quale
è fissato il componente sostenga con sicurezza cinque
volte il carico combinato di tutta l'apparecchiatura.
Rinforzare la struttura secondo necessità prima
di installare i componenti.
1.
Mettere in squadra il gruppo braccio/piastra a parete (A)
e contrassegnare i punti per i fori pilota.
2.
Praticare fori pilota da 6,4 mm (1/4") nei supporti
in legno.
3.
Installare le viti tirafondo (S) attraverso le rondelle piatte
(T), il gruppo braccio/piastra a parete (A) fino nei
supporti in legno.
INSTALLAZIONE DELLE MASCHERINE
1.
Installare quattro mascherine (U) mediante le viti (V)
e i quattro distanziatori (W). Inserire la vite in una
mascherina e aggiungere un distanziatore prima di
infilare la linguetta nel gruppo braccio/piastra a parete.
