CHIEF iCLPFA2 Installationsanleitung Seite 43

Installation Instructions
1
x4
2
6,4 mm
A
T x4
3
S x4
14,3 mm
2
1
x4
V x 4
Steek het lipje
in de sleuf
W x 4
U x4

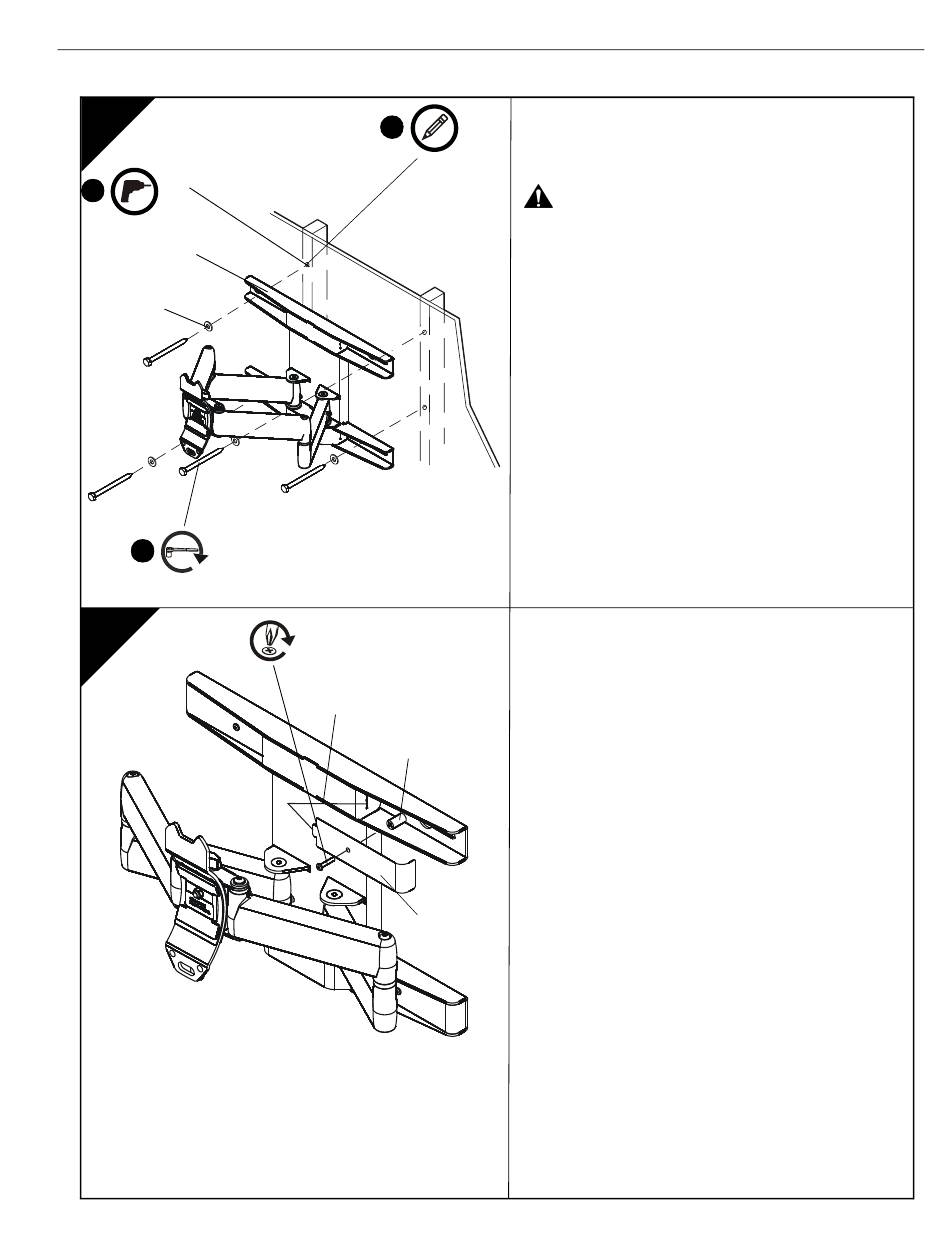

ARMCONSTRUCTIE/WANDPLAAT OP
DE WAND MONTEREN
Montage op houten draagstructuur
WAARSCHUWING:
Nalatigheid bij het verschaffen van
afdoende structurele sterkte voor deze component kan tot
ernstig persoonlijk letsel of beschadiging van de
apparatuur leiden! Degene die de installatie uitvoert, heeft
de plicht ervoor te zorgen dat de structuur waaraan deze
component is bevestigd in totaal vijfmaal het gewicht van
alle apparatuur kan dragen. Versterk zo nodig
de structuur voordat u overgaat tot montage van
de component.
1. Plaats de armconstructie/wandplaat (A) waterpas
en markeer de plaats van de geleidegaten.
2. Boor geleidegaten van 6,4 mm in de houten
draagstructuur.
3. Bevestig kraagschroeven (S) via platte borgringen (T)
en armunit/wandplaat (A) in houten draagstructuren.
AFDEKPLATEN BEVESTIGEN
1. Bevestig vier afdekplaten (U) met behulp van vier
schroeven (V) en vier pasringen (W). Plaats de schroef
in de afdekplaat en voeg dan de pasring toe voordat
u het lipje van de afdekplaat in de armconstructie/
wandplaat steekt.
iCLPFA2
43
