• Prägen Sie sich die Lage der Kabel und die Steckplätze der verschiedenen Stecker genau ein.
Markieren Sie sich die Stecker und Steckplätze oder machen Sie mit einer Digitalkamera ein
Foto.
• Wenn nötig, entfernen Sie Kabelbinder, die die Kabelbündel auf beiden Seiten der
Elektronikmodule am Chassis fixieren.

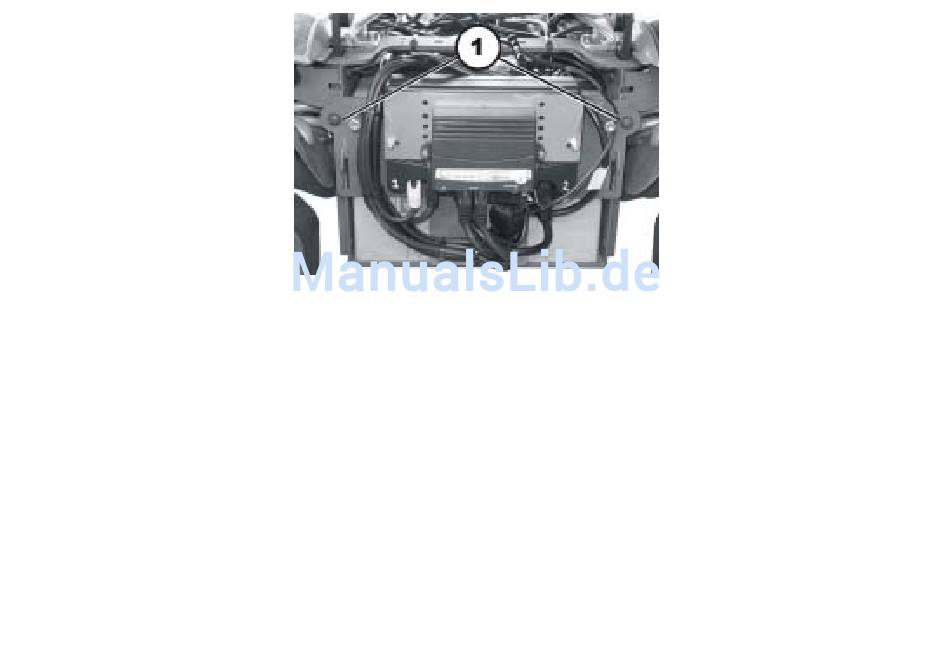

• Legen Sie die Kabelbündel so, dass sie außerhalb der Elektromodulträger-Schrauben (1)
liegen.
• Lösen und entfernen Sie die beiden Elektromodulträger-Schrauben inkl. Unterlegscheiben mit
einem Kreuzschlitzschraubendreher.
