Invacare Tiger Gebrauchsanweisung Seite 52

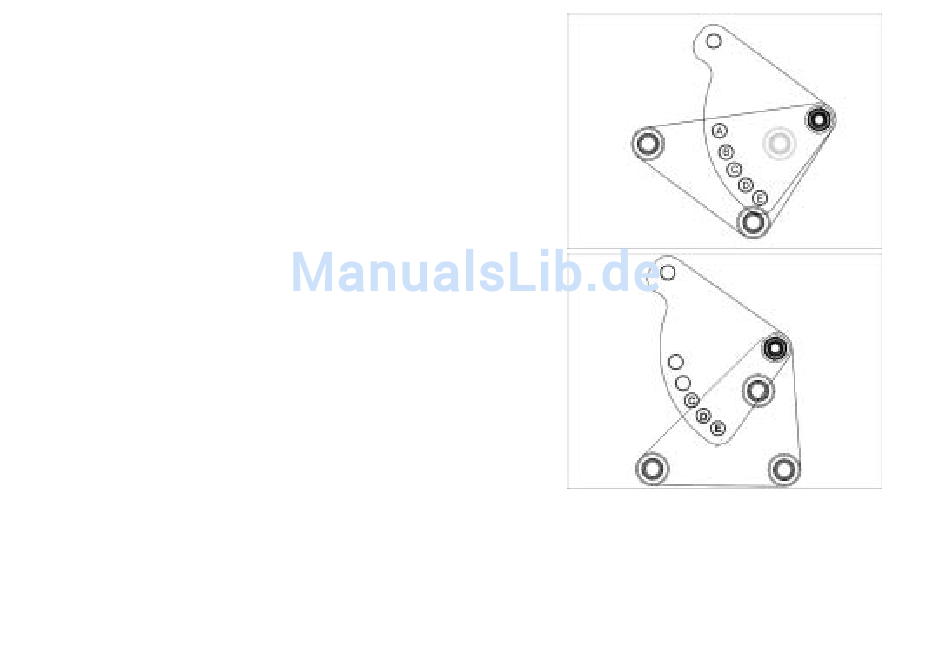

Die schwenkbaren hinteren Lochplatten haben fünf
Positionen. Diese werden in der Illustration rechts mit
den Buchstaben A bis E gekennzeichnet.
Wenn die Haltebleche in der tiefen Position sind (siehe
oben), können alle fünf Positionen genutzt werden. In
der hohen Position sind nur die Positionen B, C, D und
E möglich! Bei A kommt es zur Kollision zwischen dem
Halteblech und dem Sitzrahmen.
Daraus ergeben sich folgende Sitzhöhen:
Halteblech in der tiefen Position:
Position der Lochplatte / Sitzhöhe:
•
A / 42,5 cm
• B / 44 cm
• C / 44 cm
•
D / 45 cm
•
E / 45,5 cm
Halteblech in der hohen Position:
Position der Lochplatte / Sitzhöhe:
•
B / 49 cm (bei 6° Sitzwinkel)
•
C / 47 cm
•
D / 48 cm
•
E / 50 cm
