Smaltimento - Bpt NVM/301 Installations Anleitung

C
2
NVM/301
B
BTICINO
serie Living International
art. L4803
o Light art. N4803,
VIMAR serie Plana o
Eikon
LEGRAND serie Vela o
Cross
NVM/301
B
E
VIMAR serie Idea o
Rondò
- Quando vengono utilizzate
placche GEWISS serie Playbus
e Playbus Young eliminare gli
agganci indicati in figura 11.
- Per le placche GEWISS serie
Playbus (fig. 9) e ABB serie
Elos (fig. 14) eliminare le aste
di unione dell'adattatore.
Esempi di montaggio del modulo
monitor NVM/301 in una scatola
incasso unificata da tre moduli con
alcune placche in commercio (figu-
ra 6÷14).
NOTA.
- I marchi Playbus, Playbus
Young e System sono di pro-
prietà di GEWISS S.p.A;
- I marchi Axolute Light, Luna e
Living International sono di
proprietà di BTICINO S.p.A;
- I marchi Plana, Idea, Idea
Rondò ed Eikon sono di pro-
prietà di VIMAR S.p.A;
- I marchi Vela e Cross sono di
5
proprietà di LEGRAND S.p.A;
- I marchi Banquise e Sistema
45 sono di proprietà di AVE
S.p.A;
- Il marchio Elos è di proprietà
di ABB S.p.A.

SMALTIMENTO

Assicurarsi che il materiale d'im-
ballaggio non venga disperso nel-
l'ambiente, ma smaltito seguendo
le norme vigenti nel paese di utiliz-
zo del prodotto.
Alla fine del ciclo di vita dell'appa-
recchio evitare che lo stesso
venga disperso nell'ambiente.
Lo smaltimento dell'apparecchia-
tura deve essere effettuato rispet-
tando le norme vigenti e privile-
giando il riciclaggio delle sue parti
costituenti.
Sui componenti, per cui è previsto
lo smaltimento con riciclaggio,
sono riportati il simbolo e la sigla
del materiale.
6
INSTALLATION
GB
INSTRUCTIONS
NVM/301 COLOUR
MONITOR MODULE
Colour monitor to be used in
conjunction with the hands-free
module NC/321 in series 300, X2,
and X1 (power supply integrated in
BUS) video entry control installa-
tions.
It can be inserted, along with the
hands-free module, in a unified
recessed box of six modules using
the NS/61 kit, or alone in a unified
rectangular recessed box of three
modules.
The unit is equipped with two fra-
mes and various adaptors for the
use of a number of models of pla-
tes on the market.
It features the following controls
(fig. 1):
7
Brightness
Colour
Entry panel activation
• Centralized control (stairs
light and entry panel selec-
tion)
Function of each terminal (fig. 2)
Terminal block M1
12÷16 V AC, 14÷18 V DC
monitor supply voltage local
mode
Function of jumper SW1
(Resistive load termination)
The unit features a jumper SW1
(fig. 2) for the impedance terminat-
ing the signal line.
Remove the jumper if the line
continues towards
receivers.
Function of jumper SW2
(Selects power source)
The video handset has a jumper
SW2 (fig. 2) for selecting the type
of power supply (from BUS or a
separate power supply unit).
For power supply from X1 BUS
(max. 1 video handset active only),
position jumper SW2 on BUS
(default setting).
For separate power supply, posi-
tion jumper SW2 on LOCAL (as
additional receiver for a simulta-
neous call or use in X2, 300 instal-
lations).
Function of connector CN1
(Connection to the audio module
NC/321)
Connect monitor module to audio
module with the relevant cable
supplied (fig. 2).
Technical features
• Video signal system: PAL.
• Display: 2" colour LCD Poly-
Silicon TFT.
• Resolution: 210.000 dots.
• Supply voltage: local 12 to 16 V
AC or 14 to 18 V DC, centralized
14 to 18 V DC.
• Power supply from BUS: 15÷20
V DC.
• Current demand: max. 220 mA
(<0,2 mA in stand-by).
• Number of receivers activated at
the same time by X1 BUS: 1.
• Working temperature range:
from 0 °C to +35 °C.
Installation

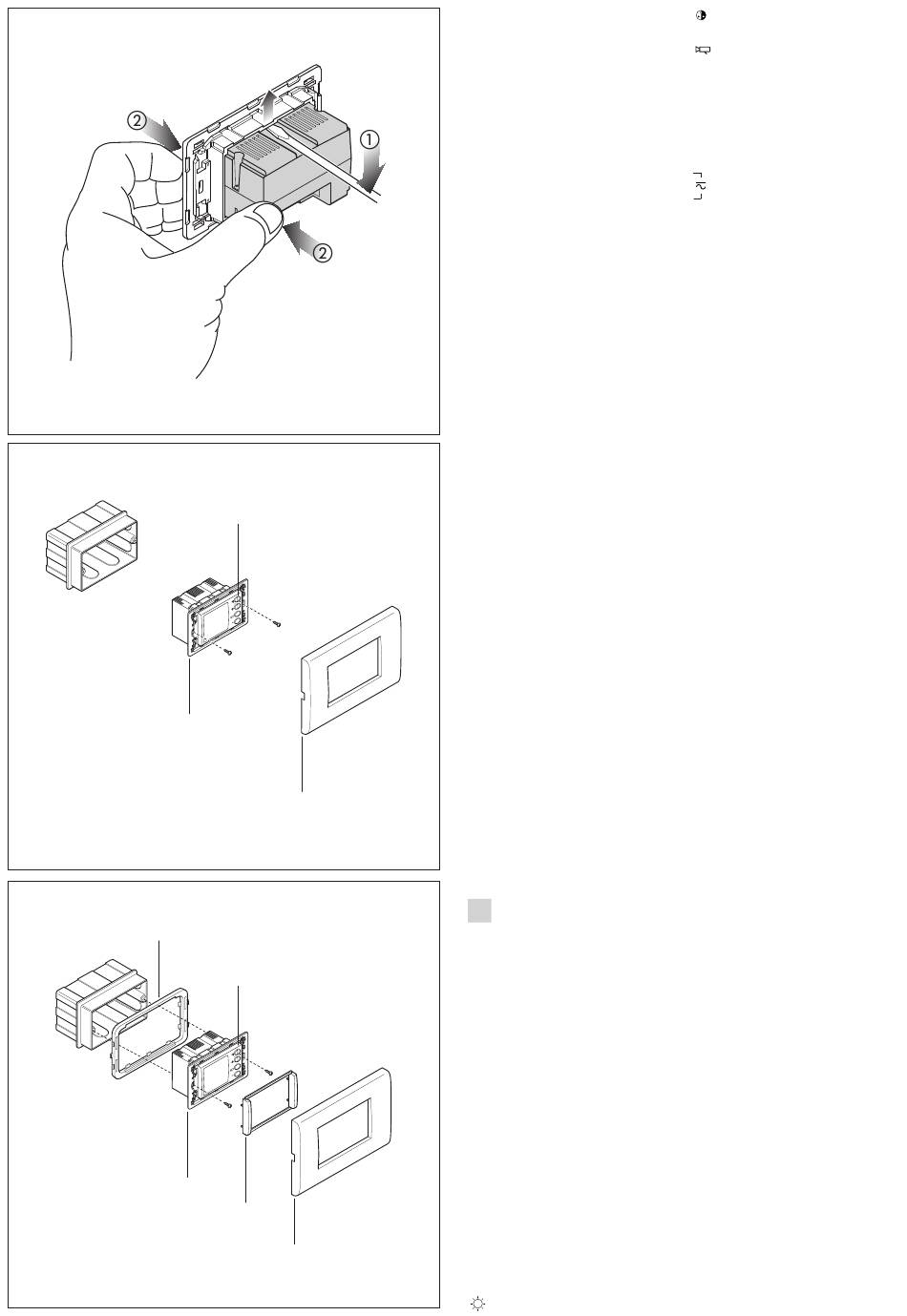

The monitor module can be
installed, along with the NC/321
hands-free module, in a single
recessed box with the addition of
the kit NS/61 (fig. 4), or alone along
with the hands-free module (fig. 3).
In the latter case, the distance
between the modules will depend
on the length (24 cm) of the cable
supplied.
Recess the embedding box flush
with the wall at a suitable height for
the user.
WARNING.
- To extract the monitor module
from the frame, use the locking
tabs and push from the rear
(fig. 5).
