Bpt NVM/301 Bedienungsanleitung

1 2
1)Modulo monitor/Monitor module/
Monitormodul/Module moniteur/
Módulo monitor/ Módulo monitor.
2)Telaio/Chassis/Rahmen/Châssis/
Bastidor/Estrutura.
3)Adattatore/Adapter/Adapter/Adap-
tateur/Adaptador/Adaptador.
4)Adattatore per placca AVE/Adapter
for AVE plate/Adapter für Tableau
AVE/Adaptateur pour platine AVE/
Adaptador para placa AVE/Adap-
tador para placa AVE.
SW1 M1
SW2 CN1
08.2005/2408-1500
3 4 5
5)Adattatore copriforo/Hole plug
adapter/Adapter Abdeckklappe/
Adaptateur couvre-trou/Adaptador
cubre orificio/Adaptador tapa-furo.
6)Cablaggio/Cable/Kabel/Câblage/
Cableado/Cablagem.
2
4
NVM/301
6
ISTRUZIONI PER
I
INSTALLAZIONE

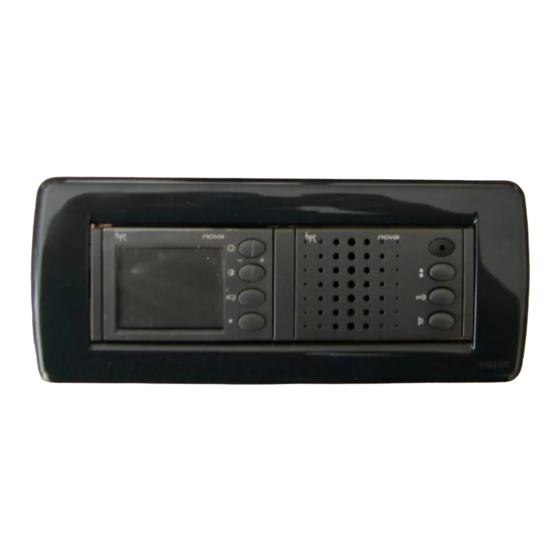

MODULO MONITOR
A COLORI NVM/301
Monitor a colori da utilizzare abbi-
nato al modulo vivavoce NC/321
negli impianti videocitofonici serie
300, X2 e X1 (alimentazione inte-
grata nel BUS).
Può essere inserito, abbinato al
modulo vivavoce, in una scatola da
incasso unificata da sei moduli,
oppure da solo in una scatola da
incasso rettangolare unificata da
tre moduli.
1
L'apparecchio è fornito di un telaio
e adattatori per l'utilizzo di alcuni
modelli di placche in commercio.
È munito dei seguenti comandi
(fig. 1):
Luminosità
Saturazione colore
Inserimento posto esterno
Comando centralizzato
•
(luce scale, selezione posto
esterno)
Funzione dei morsetti (fig. 2)
Morsettiera M1
12÷16 V ca, 14÷18 V cc
3 alimentazione monitor
in modo locale
Funzione del ponticello SW1
(Resistenza di chiusura)
L'apparecchio dispone di un ponti-
cello SW1 (fig. 2), per l'impedenza
di chiusura di fine linea.
Togliere il ponticello se la linea pro-
segue verso altri derivati interni.
Funzione del ponticello SW2
(Selezione sorgente di alimenta-
zione)
Il videocitofono dispone di un pon-
ticello SW2 (fig. 2) per la selezione
del tipo di alimentazione (da BUS o
da alimentatore separato).
Per alimentazione da BUS X1 (max
5
1 solo videocitofono attivo) posizio-
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore/VE/Italy
http: www.bpt.it/e-mail: info@bpt.it
nare il ponticello SW2 su BUS
(configurazione di default).
Per alimentazione separata posi-
zionare il ponticello SW2 su
LOCAL (come derivato aggiuntivo
in chiamata contemporanea oppu-
re utilizzo in impianti X2, 300).
Funzione del connettore CN1
(Collegamento al modulo audio
NC/321)
Collegare, tramite l'apposito
cablaggio in dotazione, il modulo
monitor a quello audio (fig. 2).
Caratteristiche tecniche
• Standard video: PAL.
• Display: LCD Poly-Silicon TFT a
colori da 2".
• Risoluzione: 557x234 punti.
• Alimentazione: locale 12÷16
Vca, 14÷18 Vcc, centralizzata
14÷18 Vcc.
• Alimentazione da linea BUS:
15÷20 Vcc.
• Assorbimento: 220 mA max.
(<0,2 mA a riposo).
• Numero derivati attivi contempo-
raneamente da BUS X1: 1.
• Temperatura di funzionamento:
da 0 °C a +35 °C.
Installazione
Il modulo monitor può essere
installato, abbinato al modulo viva-
voce NC/321, in unica scatola
incasso con l'aggiunta del telaio
NS/61 (fig. 4), oppure da solo abbi-
nato al modulo vivavoce (fig. 3).
In quest'ultimo caso la distanza fra
i due moduli è subordinata dalla
lunghezza (24 cm) del cablaggio
in dotazione.
Murare la scatola incasso a filo
muro e ad una altezza adeguata
all'utente.
NOTA. Qualora fosse necessario
estrarre il modulo monitor dal telaio
(montaggio del modulo NVM/301
abbinato al modulo NC/321) agire
con un cacciavite come indicato in
fig. 5 e spingere dalla parte poste-
riore.
Esempi di montaggio del modulo
1
