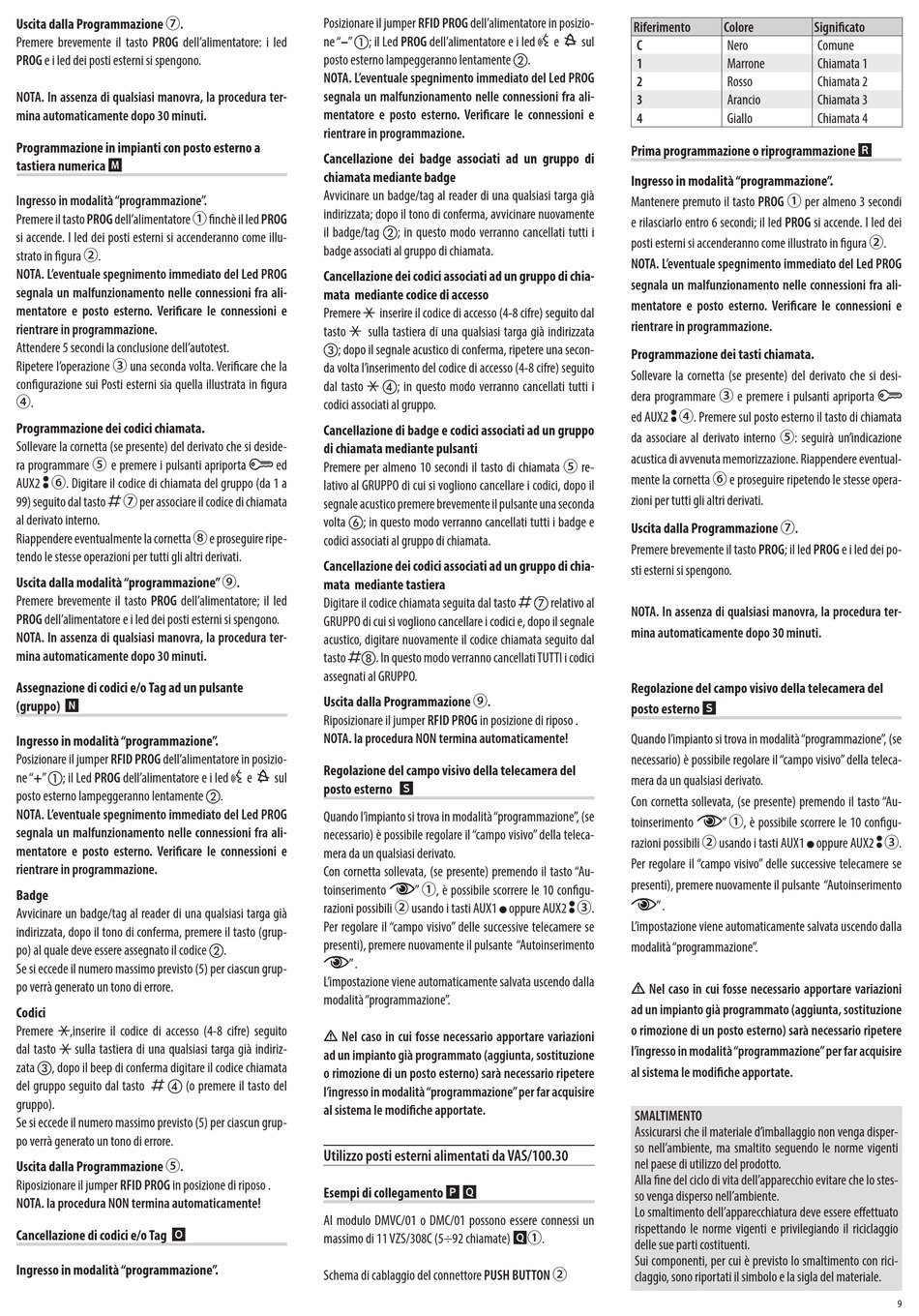

Uscita dalla Programmazione ⑦.
Premere brevemente il tasto PROG dell'alimentatore: i led
PROG e i led dei posti esterni si spengono.
NOTA. In assenza di qualsiasi manovra, la procedura ter-
mina automaticamente dopo 30 minuti.
Programmazione in impianti con posto esterno a
tastiera numerica M
Ingresso in modalità "programmazione".
Premere il tasto PROG dell'alimentatore ① finchè il led PROG
si accende. I led dei posti esterni si accenderanno come illu-
strato in figura ②.
NOTA. L'eventuale spegnimento immediato del Led PROG
segnala un malfunzionamento nelle connessioni fra ali-
mentatore e posto esterno. Verificare le connessioni e
rientrare in programmazione.
Attendere 5 secondi la conclusione dell'autotest.
Ripetere l' o perazione ③ una seconda volta. Verificare che la
configurazione sui Posti esterni sia quella illustrata in figura
④.
Programmazione dei codici chiamata.
Sollevare la cornetta (se presente) del derivato che si deside-
ra programmare ⑤ e premere i pulsanti apriporta
AUX2 ⑥. Digitare il codice di chiamata del gruppo (da 1 a
⑦ per associare il codice di chiamata
99) seguito dal tasto
al derivato interno.
Riappendere eventualmente la cornetta ⑧ e proseguire ripe-
tendo le stesse operazioni per tutti gli altri derivati.
Uscita dalla modalità "programmazione" ⑨.
Premere brevemente il tasto PROG dell'alimentatore; il led
PROG dell'alimentatore e i led dei posti esterni si spengono.
NOTA. In assenza di qualsiasi manovra, la procedura ter-
mina automaticamente dopo 30 minuti.
Assegnazione di codici e/o Tag ad un pulsante
(gruppo) N
Ingresso in modalità "programmazione".
Posizionare il jumper RFID PROG dell'alimentatore in posizio-
ne "+" a; il Led PROG dell'alimentatore e i led
posto esterno lampeggeranno lentamente b.
NOTA. L'eventuale spegnimento immediato del Led PROG
segnala un malfunzionamento nelle connessioni fra ali-
mentatore e posto esterno. Verificare le connessioni e
rientrare in programmazione.
Badge
Avvicinare un badge/tag al reader di una qualsiasi targa già
indirizzata, dopo il tono di conferma, premere il tasto (grup-
po) al quale deve essere assegnato il codice b.
Se si eccede il numero massimo previsto (5) per ciascun grup-
po verrà generato un tono di errore.
Codici
Premere ,inserire il codice di accesso (4-8 cifre) seguito
dal tasto sulla tastiera di una qualsiasi targa già indiriz-
zata , dopo il beep di conferma digitare il codice chiamata
del gruppo seguito dal tasto  (o premere il tasto del
gruppo).
Se si eccede il numero massimo previsto (5) per ciascun grup-
po verrà generato un tono di errore.
Uscita dalla Programmazione ⑤.
Riposizionare il jumper RFID PROG in posizione di riposo .
NOTA. la procedura NON termina automaticamente!
Cancellazione di codici e/o Tag O
Ingresso in modalità "programmazione".
Posizionare il jumper RFID PROG dell'alimentatore in posizio-
ne "–" a; il Led PROG dell'alimentatore e i led
posto esterno lampeggeranno lentamente b.
NOTA. L'eventuale spegnimento immediato del Led PROG
segnala un malfunzionamento nelle connessioni fra ali-
mentatore e posto esterno. Verificare le connessioni e
rientrare in programmazione.
Cancellazione dei badge associati ad un gruppo di
chiamata mediante badge
Avvicinare un badge/tag al reader di una qualsiasi targa già
indirizzata; dopo il tono di conferma, avvicinare nuovamente
il badge/tag b; in questo modo verranno cancellati tutti i
badge associati al gruppo di chiamata.
Cancellazione dei codici associati ad un gruppo di chia-
mata mediante codice di accesso
Premere inserire il codice di accesso (4-8 cifre) seguito dal
tasto sulla tastiera di una qualsiasi targa già indirizzata
; dopo il segnale acustico di conferma, ripetere una secon-
da volta l'inserimento del codice di accesso (4-8 cifre) seguito
dal tasto ; in questo modo verranno cancellati tutti i
codici associati al gruppo.
Cancellazione di badge e codici associati ad un gruppo
di chiamata mediante pulsanti
ed
Premere per almeno 10 secondi il tasto di chiamata ⑤ re-
lativo al GRUPPO di cui si vogliono cancellare i codici, dopo il
segnale acustico premere brevemente il pulsante una seconda
volta ; in questo modo verranno cancellati tutti i badge e
codici associati al gruppo di chiamata.
Cancellazione dei codici associati ad un gruppo di chia-
mata mediante tastiera
Digitare il codice chiamata seguita dal tasto
GRUPPO di cui si vogliono cancellare i codici e, dopo il segnale
acustico, digitare nuovamente il codice chiamata seguito dal
tasto . In questo modo verranno cancellati TUTTI i codici
assegnati al GRUPPO.
Uscita dalla Programmazione ⑨.
Riposizionare il jumper RFID PROG in posizione di riposo .
NOTA. la procedura NON termina automaticamente!
Regolazione del campo visivo della telecamera del
e sul
posto esterno S
Quando l'impianto si trova in modalità "programmazione", (se
necessario) è possibile regolare il "campo visivo" della teleca-
mera da un qualsiasi derivato.
Con cornetta sollevata, (se presente) premendo il tasto "Au-
" ①, è possibile scorrere le 10 configu-
toinserimento
razioni possibili ② usando i tasti AUX1 oppure AUX2 ③.
Per regolare il "campo visivo" delle successive telecamere se
presenti), premere nuovamente il pulsante "Autoinserimento
" .
L'impostazione viene automaticamente salvata uscendo dalla
modalità "programmazione".
 Nel caso in cui fosse necessario apportare variazioni
ad un impianto già programmato (aggiunta, sostituzione
o rimozione di un posto esterno) sarà necessario ripetere
l'ingresso in modalità "programmazione" per far acquisire
al sistema le modifiche apportate.
Utilizzo posti esterni alimentati da VAS/100.30
Esempi di collegamento P Q
Al modulo DMVC/01 o DMC/01 possono essere connessi un
massimo di 11 VZS/308C (5÷92 chiamate) Q①.
Schema di cablaggio del connettore PUSH BUTTON ②
Riferimento
e sul
C
1
2
3
4
Prima programmazione o riprogrammazione R
Ingresso in modalità "programmazione".
Mantenere premuto il tasto PROG ① per almeno 3 secondi
e rilasciarlo entro 6 secondi; il led PROG si accende. I led dei
posti esterni si accenderanno come illustrato in figura ②.
NOTA. L'eventuale spegnimento immediato del Led PROG
segnala un malfunzionamento nelle connessioni fra ali-
mentatore e posto esterno. Verificare le connessioni e
rientrare in programmazione.
Programmazione dei tasti chiamata.
Sollevare la cornetta (se presente) del derivato che si desi-
dera programmare ③ e premere i pulsanti apriporta
ed AUX2 ④. Premere sul posto esterno il tasto di chiamata
da associare al derivato interno ⑤: seguirà un'indicazione
acustica di avvenuta memorizzazione. Riappendere eventual-
mente la cornetta ⑥ e proseguire ripetendo le stesse opera-
zioni per tutti gli altri derivati.
Uscita dalla Programmazione ⑦.
Premere brevemente il tasto PROG; il led PROG e i led dei po-
sti esterni si spengono.
 relativo al
NOTA. In assenza di qualsiasi manovra, la procedura ter-
mina automaticamente dopo 30 minuti.
Regolazione del campo visivo della telecamera del
posto esterno S
Quando l'impianto si trova in modalità "programmazione", (se
necessario) è possibile regolare il "campo visivo" della teleca-
mera da un qualsiasi derivato.
Con cornetta sollevata, (se presente) premendo il tasto "Au-
toinserimento
razioni possibili ② usando i tasti AUX1 oppure AUX2 ③.
Per regolare il "campo visivo" delle successive telecamere se
presenti), premere nuovamente il pulsante "Autoinserimento
" .
L'impostazione viene automaticamente salvata uscendo dalla
modalità "programmazione".
 Nel caso in cui fosse necessario apportare variazioni
ad un impianto già programmato (aggiunta, sostituzione
o rimozione di un posto esterno) sarà necessario ripetere
l'ingresso in modalità "programmazione" per far acquisire
al sistema le modifiche apportate.

SMALTIMENTO

Assicurarsi che il materiale d'imballaggio non venga disper-
so nell'ambiente, ma smaltito seguendo le norme vigenti
nel paese di utilizzo del prodotto.
Alla fine del ciclo di vita dell'apparecchio evitare che lo stes-
so venga disperso nell'ambiente.
Lo smaltimento dell'apparecchiatura deve essere effettuato
rispettando le norme vigenti e privilegiando il riciclaggio
delle sue parti costituenti.
Sui componenti, per cui è previsto lo smaltimento con rici-
claggio, sono riportati il simbolo e la sigla del materiale.
Colore Significato
Nero Comune
Marrone Chiamata 1
Rosso Chiamata 2
Arancio Chiamata 3
Giallo Chiamata 4
" ①, è possibile scorrere le 10 configu-
