Bpt NVM/301 Installations Anleitung Seite 3

D
NVM/301
B
E
AVE Sistema 45 o
Banquise
NVM/301
B
E
GEWISS serie Playbus
NVM/301
B
E
GEWISS serie Playbus
Young
- When using GEWISS plates of
the Playbus and
Young series, eliminate the
hooks indicated in figure 11.
- For the GEWISS plates of the
Playbus series (fig. 9) and ABB
series Elos (fig. 14) eliminate
the joining rods of the adaptor.

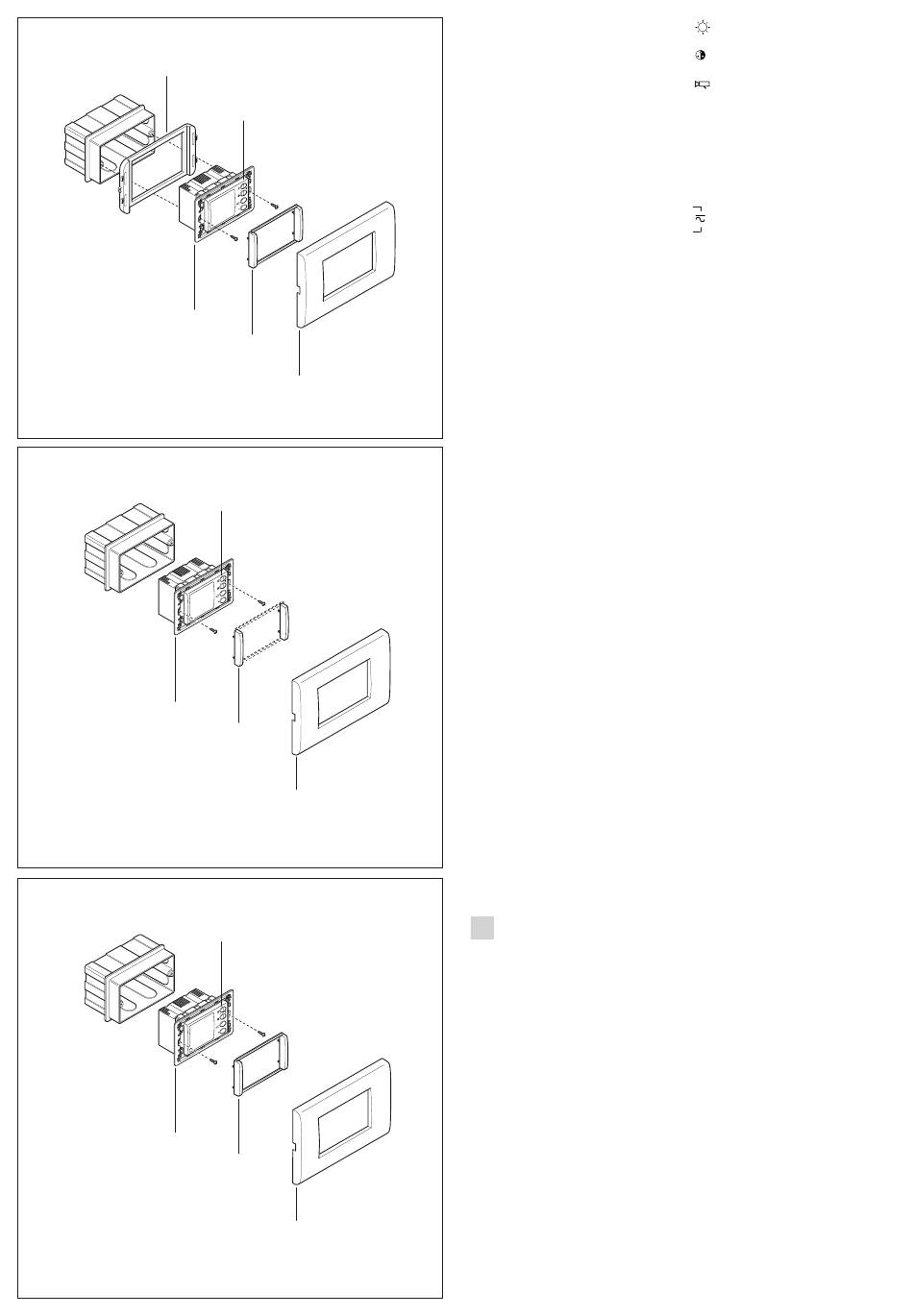

Examples of assembly of the
NVM/301 monitor module in a stan-
dardised single embedding box
with a number of commercially
available front plates (fig. 6÷14).
NOTE.
- The brands Playbus, Playbus
Young and System are the pro-
perty of GEWISS S.p.A;
- The brands Axolute, Light,
Luna and Living International
are the property of BTICINO
S.p.A;
- The brands Plana, Idea, Idea
Rondò and Eikon are the pro-
perty of VIMAR S.p.A;
8
- The brands Vela and Cross are
the property of LEGRAND
S.p.A;
- The brands Banquise and
Sistema 45 are the property of
AVE S.p.A;
- The Elos brand is the property
of ABB S.p.A.
DISPOSAL
Do not litter the environment with
packing material: make sure it is
disposed of according to the regu-
lations in force in the country where
the product is used.
When the equipment reaches the
end of its life cycle, take measures
to ensure it is not discarded in the
environment.
The equipment must be disposed
of in compliance with the regula-
tions in force, recycling its compo-
nent parts wherever possible.
Components that qualify as recy-
clable waste feature the relevant
symbol and the material's abbre-
viation.
9
INSTALLATIONS-
D
ANLEITUNG
FARBMONITORMODUL
NVM/301
Der Farbmonitormodul ist in den
Videosprechanlagen Series 300,
X2 und X1 (im BUS integrierte
Stromversorgung) zusammen mit
dem Modul mit Freisprechfunktion
NC/321 zu benutzen.
Kann mit dem Set NS/61 in
Verbindung mit
Freisprechmodul in einen Standard-
UP-Kasten für sechs Module einge-
setzt werden oder allein in einen
rechteckigen Standard-UP-Kasten
für drei Module.
Das Gerät wird mit zwei Rahmen und
verschiedenen Adaptern für den
Gebrauch einiger im Handel befindli-
cher Abdeckrahmen geliefert.
Ist mit den folgenden Steuerfunk-
10
tionen ausgestattet (Abb. 1):
Helligkeit
Playbus
Farbe
Außenstationeneinschaltung
• Zentralsteuerung (Treppenli-
cht, Kamerawahltaste)
Funktion der Klemmleisten
(Abb. 2)
Klemmleiste M1
12÷16 V AC, 14÷18 V DC
Monitor mit örtlicher
Stromversorgung
Belegung der Überbrückungs-
klemme SW1
(Schließwiderstand)
Auf der Geräterückseite befindet
sich eine Überbrückungsklemme
SW1 (Abb. 2), die als Schließ-
widerstand der Signalleitung dient.
Falls die Leitung zu anderen
Innensprechstellen führt ist die
Überbrückungsklemme abzuneh-
men.
Belegung der Überbrückungs-
klemme SW2
(Auswahl der Stromquelle)
Die Videosprechanlage ist mit
einer Überbrückungsklemme SW2
ausgerüstet (Abb. 2) für die Wahl
der Versorgungsart (über BUS
oder getrennte Einspeisung).
Für die Speisung durch BUS X1
(max. nur 1 aktivierte Videosprech-
stelle) die Überbrückungsklemme
SW2 auf BUS setzen (Default-
Konfiguration).
Für eine getrennte Einspeisung die
Überbrückungsklemme SW2 auf
LOCAL setzen (als zusätzliche
Sprechstelle im gleichzeitigen Anruf
oder Einsatz in Anlagen X2, 300).
Funktion des Steckverbinders CN1
(Anschluss an das Audiomodul
NC/321)
Monitor- und Audiomodul durch
mitgeliefertes Kabel miteinander
verbinden (Abb. 2).
Technische Daten
• Videostandard: PAL.
• Display: LCD Poly-Silicon TFT
farbig zu 2".
• Auflösung: 210.000 Punkte.
• Stromversorgung: örtlich 12÷16
V AC oder 14÷18 VDC; zentrali-
siert 14÷18 V DC.
• Stromversorgung
15÷20 V DC.
• Stromaufnahme: 220 mA max
(<0,2 mA im Ruhezustand).
• Anzahl der über BUS X1 gleich-
zeitig aktiven Sprechstellen: 1.
• Betriebstemperatur: von 0 °C bis
+35 °C.
dem
Installation
Das Monitormodul kann zusammen
mit dem Freisprechmodul NC/321 in
einem einzigen mit Verwendung des
Rahmens NS/61 (Abb. 4) oder
alleine, in Kombination mit dem
Freisprechmodul (Abb. 3) eingebaut
werden. In diesem letzteren
Fall ist der Abstand zwischen den
Modulen von der Länge des mit-
gelieferten Kabels
über BUS:
(24 cm)
