7. Instalación
La bomba no debe instalarse colgada
del cable de suministro eléctrico o la
Precaución
tubería de descarga.
No eleve la bomba por medio del
Precaución
cable de suministro eléctrico.
7.1 Dimensiones de instalación
7.1.1 Bomba con interruptor de flotador
Si la bomba se instala en un pozo, este deberá
poseer las dimensiones indicadas en la fig.
tabla para garantizar la plena movilidad del interrup-
tor de flotador.

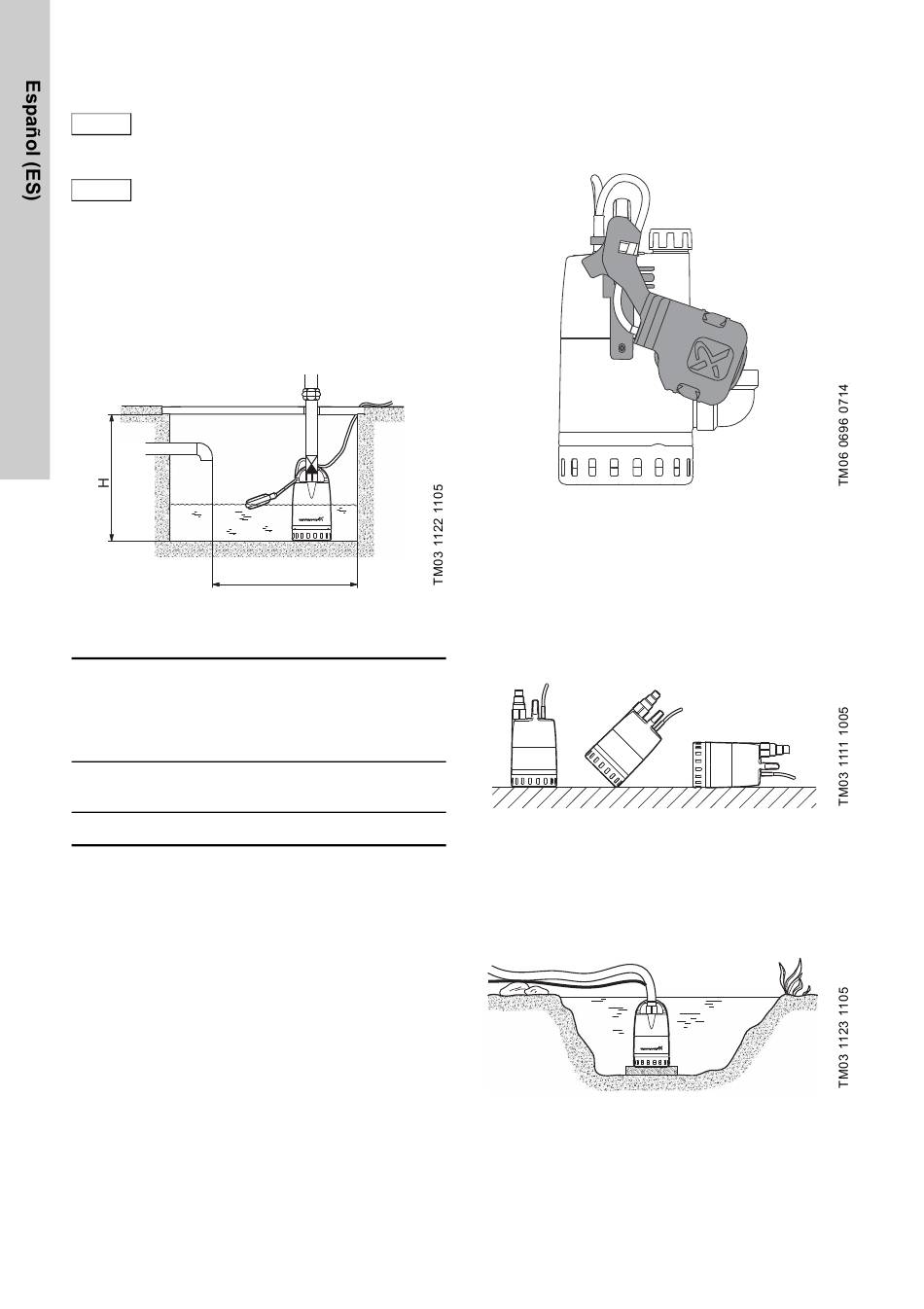

Fig. 3 Dimensiones mínimas de instalación
Dimensiones mínimas de instalación
Altura (H)
[mm]
Tipo de
(puerto de
bomba
descarga
superior)
Unilift CC 5
520
Unilift CC 7
Unilift CC 9 570
7.1.2 Bomba sin interruptor de flotador
El espacio necesario corresponde a las dimensiones
físicas de la bomba. Consulte la página 184.
54
3 y la
B
Altura (H)
[mm] Anchura
(puerto de (B)
descarga [mm]
lateral)
350 400
400 500
7.1.3 Instalación en fosos estrechos
Las bombas Unilift CC equipadas con brazo de
palanca se pueden instalar en fosos estrechos.
Las dimensiones mínimas del foso son de
300 x 350 mm.
Fig. 4 Bomba Unilift CC con brazo de palanca
instalado
7.2 Ubicación de la bomba
La bomba se puede usar en posición vertical, incli-
nada u horizontal, con el orificio de descarga como
el punto más alto de la misma. Durante el funciona-
miento, el filtro de aspiración debe permanecer
cubierto por el líquido bombeado.
Fig. 5 Posiciones de la bomba
La bomba debe colocarse de modo que el filtro de
aspiración no sufra acumulación de lodo, barro o
materiales similares. Ello puede garantizarse colo-
cando la bomba sobre ladrillos, una placa de hierro,
etc.
Fig. 6 Bomba montada en una placa
