8. Montaż
Podczas montażu i po zamontowaniu
pompa nie może być zawieszona na
UWAGA
kablu elektrycznym lub przewodzie
tłocznym.
Nie wolno podnosić pompy trzymając
UWAGA
za przewód zasilający.
8.1 Wymiary montażowe
8.1.1 Pompa z łącznikiem pływakowym
Jeśli pompa ma być zamontowana w studzience, to
minimalne wymiary studzienki muszą odpowiadać
wymiarom podanym na rys.
umożliwić swobodną zmianę położenia łącznika
pływakowego.

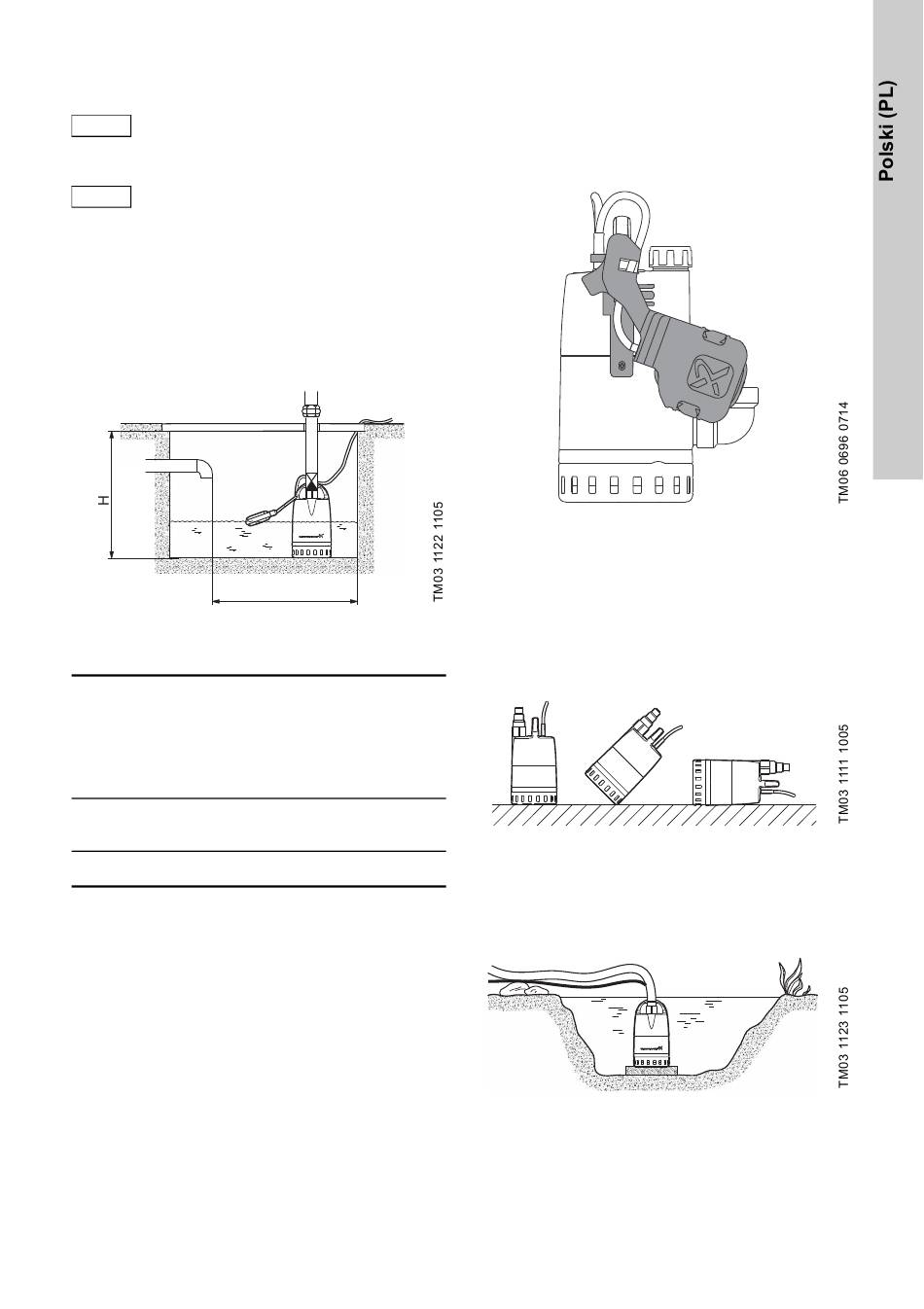

Rys. 3
Minimalne wymiary montażowe
Minimalne wymiary montażowe
Wysokość
(H)
[mm]
Typ pompy
(górny
króciec
tłoczny)
Unilift CC 5
520
Unilift CC 7
Unilift CC 9
570
8.1.2 Pompa bez łącznika pływakowego
Wymagane wymiary studzienki uzależnione są od
wymiarów pompy. Zob. strona 184.
3
i w tabeli, aby
B
Wysokość
(H)
Szerokość
[mm]
(B)
(boczny
[mm]
króciec
tłoczny)
350
400
400
500
8.1.3 Montaż pompy w wąskich zbiornikach
Pompa Unilift CC może być montowana w wąskich
zbiornikach, jeżeli jest wyposażona w ramię
dźwigowe.
Minimalne wymiary wąskiego zbiornika to
300 x 350 mm.
Rys. 4
Pompa Unilift CC z zamontowanym
ramieniem dźwigowym
8.2 Położenie pompy
Pompy mogą być eksploatowane w pozycji pionowej,
poziomej lub pochyłej, dopóki króciec tłoczny
znajduje się w najwyższym punkcie pompy.
Podczas pracy kosz wlotowy musi być zawsze
zanurzony w pompowanej cieczy.
Rys. 5
Pozycje montażu pompy
Pompę ustawić tak, by zanieczyszczenia nie mogły
zatkać lub przysłonić otworów kosza wlotowego.
Można temu zapobiec, ustawiając pompę na
cegłach, żelaznej płycie itp.
Rys. 6
Pompa ustawiona na płycie
119
