DR Pro Rack
08) LINKS/RECHTS/HOCH/RUNTER/ENTER
Wechseln Sie mit diesen Tasten zwischen den verfügbaren Optionen.
09) LED-Anzeige DMX-Eingang
Diese LED leuchtet auf, wenn ein DMX-Signal empfangen wird.
10) LED-Anzeige DMX-Ausgang
Diese LED leuchtet auf, wenn ein DMX-Signal an andere angeschlossene Geräte geschickt wird.
11) SD-Kartenschlitz
Stecken Sie eine SD-Karte in diesen Schlitz, um Daten zu übertragen.
Rückseite
12) DMX-Eingang (IN), 3-polig
Verwenden Sie ein 3-poliges XLR-Kabel, um DMX-Daten von einem Lichtmischpult an das DR Pro
Rack zu senden.
13) DMX-Ausgang, 3-polig
Verwenden Sie ein 3-poliges XLR-Kabel, um DMX-Daten vom DR Pro Rack an ein Lichtmischpult zu
senden.
14) 5-poliger MIDI-Eingang
Schließen Sie das DR Pro Rack mit einem 5-poligen MIDI-Kabel an eine MIDI-Quelle an. Sie können
nun mit Ihrer MIDI-Quelle aufgenommene Szenen, Shows und Chases aufrufen.
15) 3-poliger SMPTE-XLR-Signal-Eingang
Verwenden Sie ein 3-poliges XLR-Kabel, um SMPTE-Signale an das DR Pro Rack zu senden.
16) 2-polige Speicher Anschlüsse 1-8
Sie können diese Anschlüsse mit Fernbedienungen verbinden. Dadurch müssen Sie nicht mehr die
Speichertasten 1-8 (05) drücken.
17) Netzschalter (EIN/AUS)
18) DC-Netzteil 9V, 500mA
Schließen Sie hier das mitgelieferte DC-Netzteil (9V, 500mA) an.
19) 2-poliger BLACKOUT-Anschluss
Sie können diesen Anschluss mit einer Fernbedienung verbinden. Dadurch müssen Sie nun nicht mehr
die BLACKOUT-Taste (07) drücken.
20) 2-polige PLAY/PAUSE/STOP-Anschlüsse
Sie können diese Anschlüsse mit Fernbedienungen verbinden. Dadurch müssen Sie nun nicht mehr
die PLAY/PAUSE/STOP-Tasten (06) drücken.
Installation
Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und
Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Bestellnummer: 50821
8

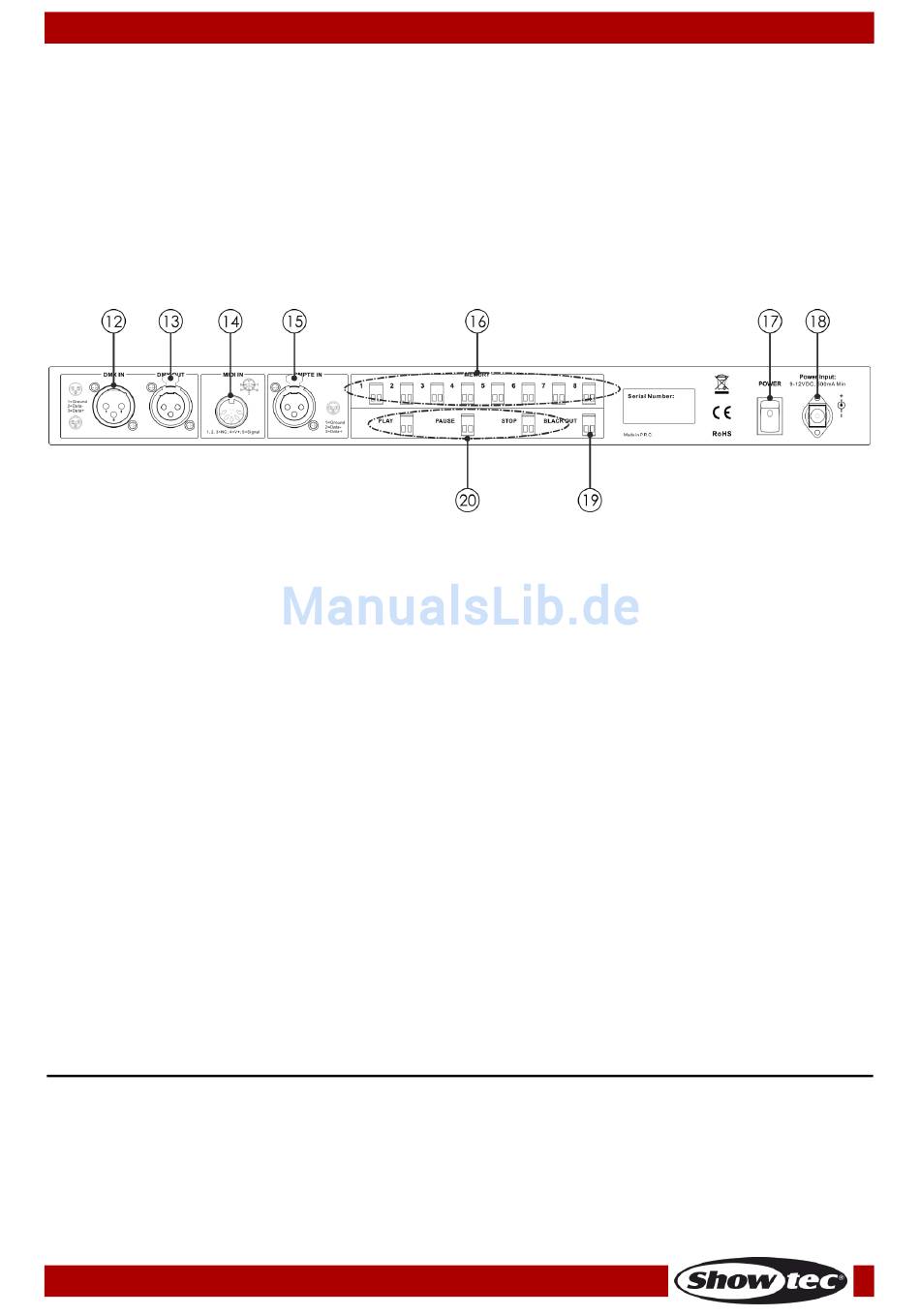

Abb. 02
