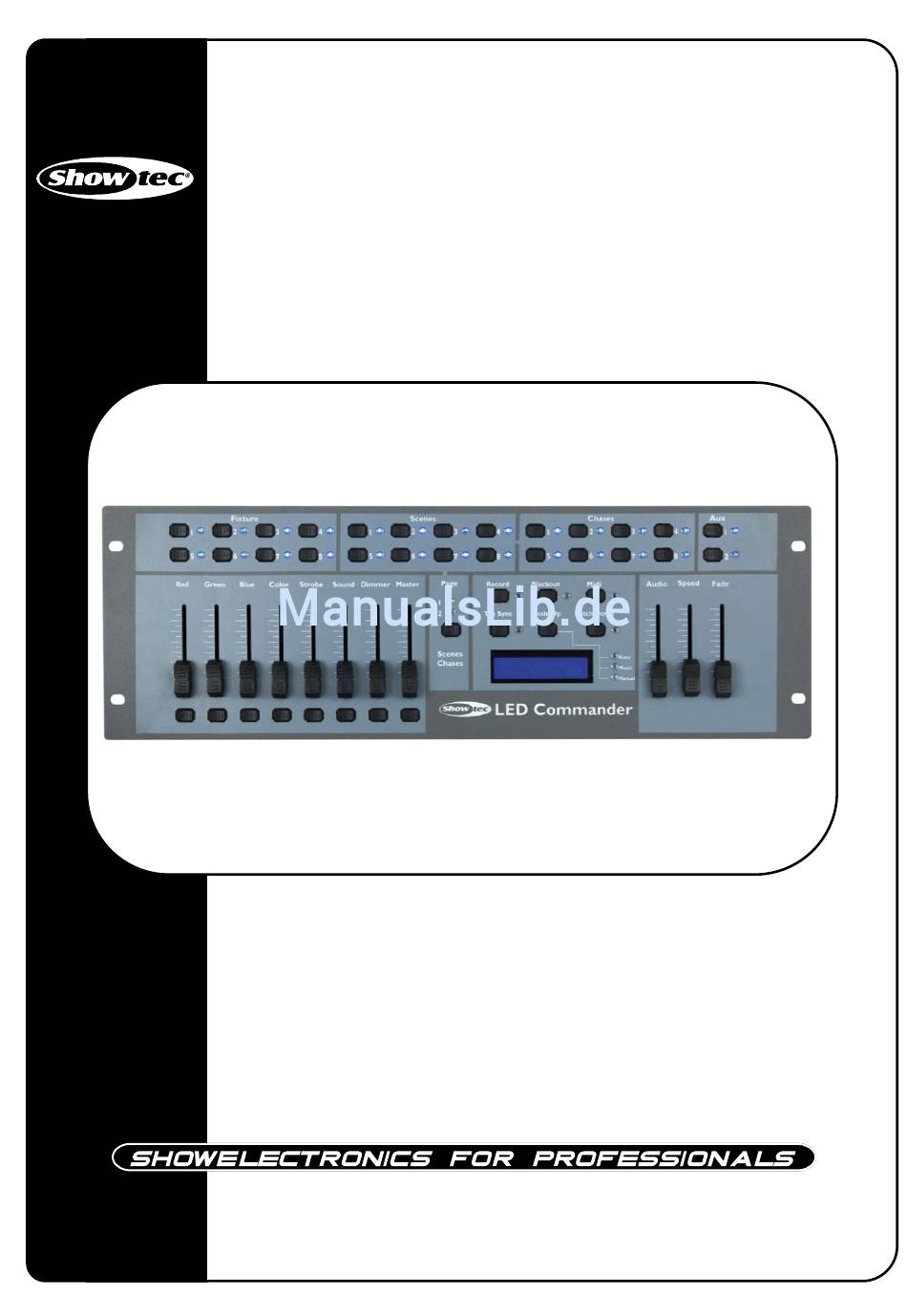

- Seite 1 LED Commander ORDERCODE 50717...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein großartiges, innovatives Produkt von Showtec erworben. Der Showtec LED Commander sorgt auf jeder Veranstaltung für gute Unterhaltung. Egal ob Sie nun eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Gerät bietet den erforderlichen Effekt.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Commander Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise…………………………………………………………………………………………………….. Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Eigenschaften.……………………………………………………………………………………….……..….... Übersicht………………………………………………………………………………………………………....Steuereinheit Vorderseite..........................Steuereinheit Rückseite............................. Installation................…...……………………………………..…....Setup und Betrieb..............……..…………………………….…......Betrieb ……………...............……….…………………………....... Zuweisung von Kanälen............……………………........- Werkseinstellungen................…....………......Zuweisung von Kanälen aufheben...............………...... Programmiermodus aktivieren....................... Programmiermodus beenden..............…....………..- Szene aufnehmen..................…....……….... -
Seite 4: Anleitungen Zum Auspacken
ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Anleitungen zum Auspacken Öffnen Sie bitte gleich nach dem Erhalt des Produktes den Karton und überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit. Stellen Sie sicher, dass alle Bestandteile der Sendung mitgeliefert wurden und unbeschädigt sind. -
Seite 5: Bestimmungsgemässer Gebrauch
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler . -
Seite 6: Rückgabe Prozedur
Grün Grün Erde Vergewissern Sie sich, dass der LED Commander immer korrekt an Erde angeschlossen ist. Rückgabe Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer im Orginalkarton verpackt werden. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Eigenschaften Der LED Commander ist eine Beleuchtungssteuerung von Showtec mit den folgenden Eigenschaften: • Einfache Anwendung • Steuerung von 8 RGB-Geräte • Verstellbarer Geschwindigkeitsregler • Verstellbare Ein- und Ausblenddauer • Frei zuweisbare RGB- und Dimmerkanäle • Stromversorgung: AC 12 V- 1,25 A •... -
Seite 8: Steuereinheit Vorderseite

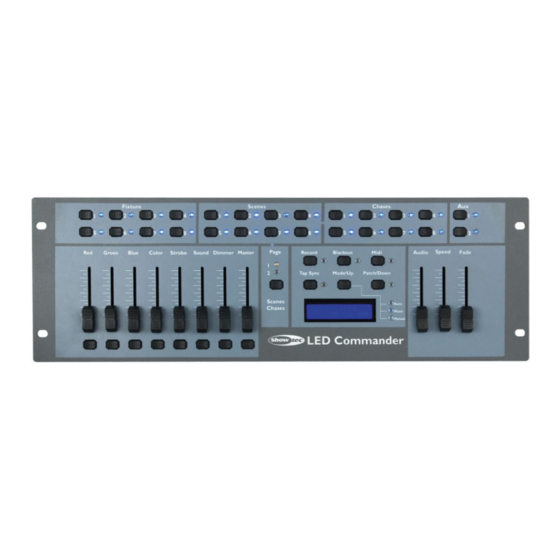

Steuereinheit Vorderseite Abb. 2 1) Fixture-Tasten und LED-Anzeigen 1-8: Die Fixture-Tasten 1-8 zur Auswahl eines Geräts verwenden. 2) Scenes-Tasten und LED-Anzeigen 1-8: Eine scene-Taste zur Aktivierung einer Szene drücken. 3) Chase-Tasten und LED-Anzeigen 1-8: Eine chase-Taste zur Aktivierung eines Chases drücken. 4) Aux-Tasten: AUX 1 und AUX 2 5) Red-Blendregler: Mithilfe des Blendreglers die Intensität der Farbe Rot manuell einstellen. -
Seite 9: Steuereinheit Rückseite
Steuereinheit Rückseite Abb. 3 25) DMX-AUSGANG 26) DMX-Polaritätsschalter DMX Polarity Switch 27) USB-Lampe 28) Audioeingang: Diese Buchse unterstützt ein Line Level Audioeingangssignal von 100 mV bis 1Vpp. 29) MIDI-Thru: MIDI-Port für den Anschluss an einen Sequenzer oder ein MIDI-Gerät. 30) MIDI-Out: MIDI-Port für den Anschluss an einen Sequenzer oder ein MIDI-Gerät. -
Seite 10: Betrieb
Betrieb Weitere Informationen zum Gebrauch des LED-Commanders finden Sie auf: Link: http://www.youtube.com/showteclight Zuweisung von Kanälen 1) Die Taste Patch/Down (21) 3 Sekunden gedrückt halten. Die Patch LED leuchtet rot. 2) Mit dem SPEED-Blendregler (23) die Kanalreichweite einstellen. Beispiel: 1, 17, 33, 49, usw. Reichweite 17: Start bei 17 und Ende bei 32. -
Seite 11: Zuweisung Von Kanälen Aufheben
Zuweisung von Kanälen aufheben 1) Die Patch/Down-Taste(21) 3 Sekunden gedrückt halten. Die Patch-LED leuchtet rot. 2) Das Gerät deselektieren. Keines der LEDs darf leuchten. 3) Mithilfe der Geschwindigkeits- und Fade Time Regler (23+24) den DMX-Kanal auswählen, den Sie unpatchen wollen. 4) Die Blitz-Taste, die dem Kanalnamen entspricht, drücken, um die Zuweisung des Kanals aufzuheben. -
Seite 12: Szene Löschen / Szene Überschreiben
Szene löschen / Szene überschreiben 1) Die Record-Taste (15) 3 Sekunden gedrückt halten, um den Aufnahmemodus zu aktivieren. 2) Durch Drücken der entsprechenden Fixture-Taste das zu programmierende Gerät wählen. 3) Die Blendregler auf die gewünschten Werte stellen. 4) Mithilfe der Page-Taste (14) die entsprechende Seite einschalten. Wählen Sie zwischen Page 1 und Page 2. -
Seite 13: Chase Aufnehmen
Chase aufnehmen 1) Durch Drücken der Record-Taste (15) den Aufnahmemodus aktivieren. 2) Mithilfe der Page-Taste (14) die entsprechende Seite auswählen. 3) Durch Drücken der entsprechenden Chase Taste 1-8 (3) den gewünschten Chase auswählen. 4) Durch Drücken der Fixture-Taste 1-8 (1) das gewünschte Gerät auswählen. 5) Die Blendregler auf die gewünschten Werte stellen. -
Seite 14: Auto / Musik /Manueller Modus
42436 LED Par 64, 24 x 1W Wartung Showtec LED-Commander benötigt fast keine Wartung. Das Gerät sollte jedoch sauber gehalten werden. Das Gerät vom Netz nehmen, und dann die Abdeckung mit einem feuchten Tuch abwischen. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Weder Alkohol noch Lösungsmittel verwenden. -
Seite 15: Technische Daten
Technische Daten Modell: Showtec LED-Commander Netzstromadapter: AC 12V- 1,25 A DC-Eingang LED-Commander: min. DC 9-12V 800mA Stromverbrauch: 20 Watt Netzanschluss: Adapter (mitgeliefert) Einfache Anwendung Steuerung von 8 RGB-Geräte Verstellbare Geschwindigkeit Verstellbare fade Time Frei zuweisbare RGB- und Dimmerkanäle 16 Chases Ein Chase kann bis zu 1740 Schritte enthalten 16 können insgesamt bis zu 1740 Schritte enthalten...
