Quick DMX Rack

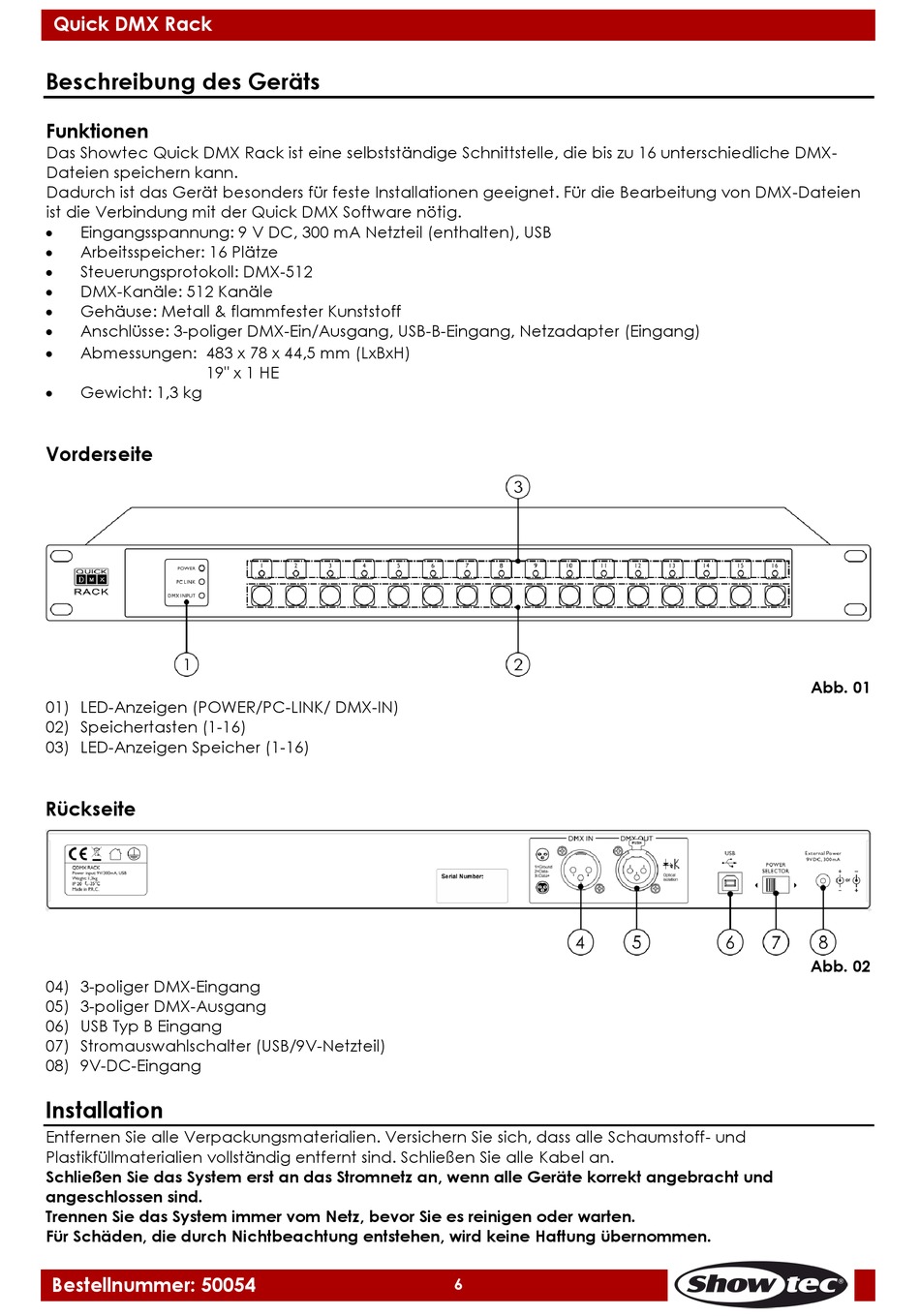

Beschreibung des Geräts
Funktionen
Das Showtec Quick DMX Rack ist eine selbstständige Schnittstelle, die bis zu 16 unterschiedliche DMX-
Dateien speichern kann.
Dadurch ist das Gerät besonders für feste Installationen geeignet. Für die Bearbeitung von DMX-Dateien
ist die Verbindung mit der Quick DMX Software nötig.
 Eingangsspannung: 9 V DC, 300 mA Netzteil (enthalten), USB
 Arbeitsspeicher: 16 Plätze
 Steuerungsprotokoll: DMX-512
 DMX-Kanäle: 512 Kanäle
 Gehäuse: Metall & flammfester Kunststoff
 Anschlüsse: 3-poliger DMX-Ein/Ausgang, USB-B-Eingang, Netzadapter (Eingang)
 Abmessungen: 483 x 78 x 44,5 mm (LxBxH)
19" x 1 HE
 Gewicht: 1,3 kg

Vorderseite

01) LED-Anzeigen (POWER/PC-LINK/ DMX-IN)
02) Speichertasten (1-16)
03) LED-Anzeigen Speicher (1-16)
Rückseite
04) 3-poliger DMX-Eingang
05) 3-poliger DMX-Ausgang
06) USB Typ B Eingang
07) Stromauswahlschalter (USB/9V-Netzteil)
08) 9V-DC-Eingang

Installation

Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und
Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Bestellnummer: 50054
6
Abb. 01
Abb. 02
