Danfoss ERC112 Handbuch Für Fortgeschrittene

Danfoss ERC112 Handbuch Für Fortgeschrittene

Regler für flaschenkühler erc 112
Vorschau ausblenden Andere Handbücher für ERC112:
Inhaltsverzeichnis

Werbung

Quicklinks

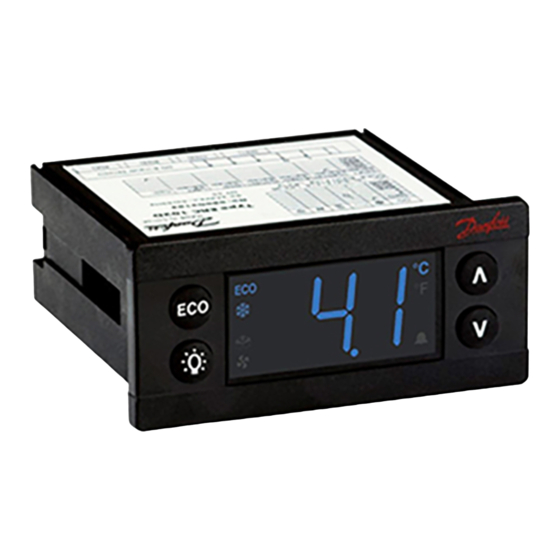

Elektronischer Kühlstellenregler ERC 112
Regler für Flaschenkühler
ERC 112
Dieses Handbuch ist zur Benutzung von Seriengeräteherstellern bei
derProgrammierung des ERC 112 bestimmt. Es kann auch für Techniker nützlich
sein. Es ist keine Bedienungsanleitung für Endanwender.
www.danfoss.com/erc

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss ERC112

Inhaltszusammenfassung für Danfoss ERC112

  • Seite 1 Elektronischer Kühlstellenregler ERC 112 Regler für Flaschenkühler ERC 112 Dieses Handbuch ist zur Benutzung von Seriengeräteherstellern bei derProgrammierung des ERC 112 bestimmt. Es kann auch für Techniker nützlich sein. Es ist keine Bedienungsanleitung für Endanwender. www.danfoss.com/erc...
  • Seite 2 Die Passwörter für die jeweiligen Ebenen können jedoch geändert werden. Ein Benutzer mit Zugriffsberechtigung für Stufe 2 kann beispielsweise seine Passwörter für Stufe 1 und 2 ändern. Allerdings nicht für Stufe 3. DKRCC.ES.RL0.D6.03 / 520H10624 ©Danfoss | DCS (atz) | 2016.07...

  • Seite 3: Typischen Anwendungen

    Elektronischer Kühlstellenregler ERC 112 Typischen Anwendungen Glastür-Verkaufsschrank Frostfreier Tiefkühler/Unter-Null-Kühler S3, S4 sind optional Glastür-Verkaufsschrank S2, S3, S4 sind optional Gastro Frostfreier Tiefkühler S3, S4 sind optional Gastro-Kühler S2, S3, S4 sind optional ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...
  • Seite 4 Die Funktion eines Eingangs kann umprogrammiert werden, aber der Steckverbinder kann nicht an einer anderen Stelle eingesteckt werden. Jeder Stecker hat seine vorgegebene Gerätebuchse. „S1“ an „S1“, „S2“ an „S2“, usw. DKRCC.ES.RL0.D6.03 / 520H10624 ©Danfoss | DCS (atz) | 2016.07...

  • Seite 5: Schnellprogrammierung

    Benutzerhandbuch Elektronischer Kühlstellenregler ERC 112 Schnellprogrammierung PC-Software Software-Tool Eine Software von Danfoss zum Programmieren des ERC 112 mit einem PC über USB-Gateway anstatt mit den Frontplattentasten. USB-Gateway USB-Gateway Das USB-Gateway ist ein Labor-Tool zum schnellen und einfachen Programmieren beliebiger, direkt mit dem Computer verbundener ERC-Regler.

  • Seite 6: Technische Daten

    Modulares Steckverbindersystem für OEM-Kunden mit optionalem Schraubklemmen-Ausgangsadapter; Eingangssteckertyp: Anschlüsse RAST 2-5-Edge-Steckverbinder; Ausgangssteckertyp: RAST 5-Standard Programmierung Programmierung über die Danfoss ERC Docking Station, integriertes System 3 Modelle für alle Steuerungen: Frontplattenmontage; Einbauklammern; vollständig integrierte Lösung Montage (erfordert OEM-spezifisches Design der Einschuböffnung) Display LED-Display, 3-stellig, mit Dezimalpunkt und Multifunktionssymbolen;...
  • Seite 7 Benutzerhandbuch Elektronischer Kühlstellenregler ERC 112 Anschlüsse ERC 112C (3 relays) ERC 112D (4 relays) ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...
  • Seite 8 Stecker lesen Sie bitte die Sx (Di) = Steckfassungsnummer S3, 3.000 mm, 3-polig 077F8768 in Kältegerät. technische Danfoss-Broschüre „NTC-Temperaturfühler 080G2039 Eingänge sind konfigurierbar. S3, 6.000 mm, 3-polig für ETC & ERC Regler“. DKRCC.ES.RL0.D6.03 / 520H10624 ©Danfoss | DCS (atz) | 2016.07...
  • Seite 9 Benutzerhandbuch Elektronischer Kühlstellenregler ERC 112 Betriebsart Software-Tool/Gateway Der ERC-Regler kann auf drei Arten angesteuert werden: Mit dem „Software-Tool“, der Danfoss Docking Station oder manuell über die Tasten auf der Reglerfrontseite. Das „Software-Tool“ ist ein separat erhältliches Danfoss-Lizenzprogramm und bietet eine einfache Konfiguration über einen USB-Gateway.
  • Seite 10 Verdichterabschaltdauer läuft. Wenn der Verdichter Standardwert 0 s eingeschaltet ist, läuft der Lüfter immer (folgt „FAo“ und „Fod“). „FSt“ Fan Minimum Stop time Kürzeste zulässige Lüfterabschaltdauer. Min. 0 s Max. 960 s Standardwert 10 s DKRCC.ES.RL0.D6.03 / 520H10624 ©Danfoss | DCS (atz) | 2016.07...
  • Seite 11 Die maximale Schnellkühldauer kann begrenzt werden. Wenn die eingestellte Min. 0 Stunden Schnellkühldauer (max. 48 Stunden) erreicht ist, wird die Schnellkühlung auch Max. 48 Stunden dann beendet, wenn die verlangte Schnellkühltemperatur noch nicht erreicht ist. Standardwert 24 Stunden ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...
  • Seite 12 Abtau-Einstellungen „dFt“ Abtauart „no“: Abtaufunktion ist deaktiviert Standardwert „no“ „EL“: Elektrisches oder Umluft-Abtauen „Hgd“: Heißgasabtauung (für Einzelheiten hierzu wenden Sie sich bitte an Danfoss) „nat“: Abtauen ohne Abtauzyklen (natürliches Abtauen) „Add“ Adaptives Abtauen „no“: zeitgesteuertes Abtauen Min. „no“ „yES“: automatische Abtauregelung ist aktiviert Max.
  • Seite 13 Anzahl von Verdichterzyklen abläuft, entsprechend dem eingestellten idd-Parameter. Im Normalbetrieb wird der Abtauzählerwert gespeichert und nach einem Stromausfall neu geladen, womit das erste Abtauintervall überflüssig wird. ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...
  • Seite 14 Verdichter eingeschaltet. Er wird erst dann wieder abgeschaltet, wenn die von „Crt“ vorgegebene Dauer erreicht wurde, sofern die Temperatur immer noch hoch genug ist. „Crt“ übersteuert also die Abschaltung. DKRCC.ES.RL0.D6.03 / 520H10624 ©Danfoss | DCS (atz) | 2016.07...
  • Seite 15 HINWEIS: Einige Parameter können so eingestellt werden, dass sie möglicherweise nicht den gesetzlichen Vorschriften bestimmter Länder entsprechen. Bitte informieren Sie sich über die örtlich geltenden Gesetze. „diC“ Automatische Displayhelligkeitsregelung „no“: Displayhelligkeit ist fest eingestellt. Min. „no“ Max. „yes“ Standardwert „no“ ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...

  • Seite 16: Displayhelligkeit

    „din“ Displayhelligkeit Es gibt zwei Möglichkeiten, die Displayhelligkeit (Leuchtstärke der LED-Anzeige) einzustellen: Min. 2 A) mit einem Umgebungshelligkeitssensor von Danfoss wird die Displayhelligkeit automatisch an die Max. 10 Helligkeit der Umgebung angepasst (siehe Kapitel Zuordnungen). Standardwert 10 B) Ohne angeschlossenen Umgebungshelligkeitssensor kann die Displayhelligkeit auf einen Festwert eingestellt werden.

  • Seite 17: Alarmeinstellungen

    Auswahl treffen. Es ertönt kein Alarm, wenn die Tür geschlossen wird, bevor die eingestellten Minuten der Alarmverzögerung abgelaufen sind. HINWEIS: Wenn dieser Parameter aktiviert werden soll, muss das Kältegerät einen Türkontakt besitzen. ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...
  • Seite 18 Standardwert 2,0 K ECO-Strategie HINWEIS: Einige dieser Parameter setzen das Vorhandensein des Umgebungshelligkeitssensors von Danfoss voraus. Das Danfoss USB-Gateway ermöglicht zusammen mit dem „Software-Tool“ die Beleuchtungsstärkemessung in Echtzeit. Danfoss empfiehlt die „SLd“- und „SLn“-Werte entsprechend den Anwenderbedürfnissen zu testen und einzustellen.
  • Seite 19 Min. 0 min ECO-Betrieb auslösen (kann nur von Danfoss eingestellt werden). Max. 180 min Standardwert 30 min „Edd“ Türverzögerung Die Türverzögerung nach Türschließung kann den ECO-Betrieb auslösen (kann nur von Danfoss Min. 0 min eingestellt werden). Max. 180 min Standardwert 180 „EPd“...
  • Seite 20 Konfiguration des Software-Tools. Max. „yes“ Standardwert „no“ „yES“: MODBUS-Kommunikation ist deaktiviert. „t1A“ Einstellung der Lufttemperatur (betrifft nur nicht von Danfoss gelieferte Temperaturfühler) Min. -20,0 K Dieser Parameter ist ein Relativwert und ermöglicht die Temperaturanpassung des Max. 20,0 K Standardwert 0,0 K Regelfühlers.
  • Seite 21 Für weitere Informationen über Standardeinstellungen wenden Sie sich bitte an Ihren Danfoss-Vertriebpartner vor Ort. HINWEIS: Kodierte Fühler begrenzen die Anzahl der möglichen Konfigurationen. Zum Beispiel: Danfoss liefert nur 2-polige Abtaufühler. Der „S3“-Eingang wird daher am wahrscheinlichsten als Abtau- oder Temperaturfühler-Eingang des Verdampfers eingesetzt. „S1C“...
  • Seite 22 Zugriffsniveaus sind Ladengeschäft, Servicetechniker und OEM. Sie sind möglicherweise nicht „PS2“ berechtigt, alle Passwörter zu ändern. Die Passwörter werden mit den Pfeiltasten „nach oben“ und „nach unten“ eingegeben. Danfoss empfiehlt, keine leicht merkbaren oder eingebbaren Min. 0 Max. 999 Passwörter zu benutzen, wie beispielsweise 111, 222, 123 usw.
  • Seite 23 Danfoss-Artikelnummer (höchstwertige Stellen). „oEL“ OEM-Nummer (niedrigstwertige Stellen) „oEn“ OEM-Nummer (mittlere Stellen) „oEH“ OEM-Nummer (höchstwertige Stellen) „PAr“ Parameterversion Versionsnummer der OEM-Parameter [erfordert Aktualisierung der EKA-Kopiertaste]. „CHd“ Herstellungsdatum Datumsformat WWJ: Woche und Jahr (2010-19). ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...
  • Seite 24 Gerät ist nicht programmiert (Relaisausgang gesperrt) „Prg“ Geräteprogrammierung nicht beendet (Relaisausgang gesperrt) „Eco“ Gerät befindet sich im Eco-/Energiesparbetrieb „SC“ Gerät befindet sich im Schnellkühlbetrieb „dEF“ Gerät befindet sich im Abtaubetrieb „HoL“ Gerät läuft im Urlaubsmodus DKRCC.ES.RL0.D6.03 / 520H10624 ©Danfoss | DCS (atz) | 2016.07...

  • Seite 25: Problembehebung

    Unterbrechung) „E03“ „S3“-Fehler Immer „E03“ blinkt. Falls Benutzereinstellung: „S3“-Fühlerausfall Alarm Einschalt-Relais, Warnsummer Piepton (Kurzschluss oder Unterbrechung) „E04“ „S4“-Fehler Immer „E04“ blinkt. Falls Benutzereinstellung: „S4“-Fühlerausfall Alarm Einschalt-Relais, Warnsummer Piepton (Kurzschluss oder Unterbrechung) ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...

  • Seite 26: Typische Anwendungen

    077F8765 3.000 mm 077F8798 3.000 mm 077F8768 4.000 mm 080G3393 4.000 mm 080G3343 2.200 mm 077F8767 6.000 mm 080G2029 6.000 mm 080G2039 3.000 mm 077F8769 3.500 mm 077F8723 6.000 mm 080G2019 DKRCC.ES.RL0.D6.03 / 520H10624 ©Danfoss | DCS (atz) | 2016.07...
  • Seite 27 080G3324 2.000 mm 077F8765 3.000 mm 077F8798 3.000 mm 077F8768 4.000 mm 080G3343 077F8767 080G2029 080G2039 2.200 mm 6.000 mm 6.000 mm 3.000 mm 077F8769 077F8723 3.500 mm 6.000 mm 080G2019 ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...

  • Seite 28: Anwendungstabelle

    • Stellen Sie sicher, dass das Zubehör einen zum Eingang passenden Stecker hat. Z. B. muss ein Fühler für den Eingang „S2“ einen „S2“-Stecker besitzen. • Verflüssiger-Temperaturfühler und Helligkeitssensor sind Optionen, die entfallen können. • Der Abtau-Temperaturfühler ist im Fall einer Elektro-Abtauung obligatorisch. Bei Umluft-Abtauung kann er entfallen. DKRCC.ES.RL0.D6.03 / 520H10624 ©Danfoss | DCS (atz) | 2016.07...

  • Seite 29: Einbauort Des Fühlers

    Regelfunktion; er dient lediglich dem Auslösen des Enteisens. Einbauort des Fühlers Bringen Sie den Fühler an der Stelle an, wo das Eis zuletzt schmilzt. Achten Sie darauf, dass das Fühlerkabel nicht an scharfkantigen WÜ-Lamellen scheuert. ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...
  • Seite 30 Der Türkontaktsensor dient dem Feststellen von Verkaufstätigkeiten und dem Abschalten des Lüfters bei geöffneter Tür. Türkontaktsensor Danfoss liefert keine Türkontakte. Benutzen Sie bitte einen handelsüblichen Mikroschalter, den Sie an das von Danfoss gelieferte ECR-Kabel anschließen lassen. DKRCC.ES.RL0.D6.03 / 520H10624 ©Danfoss | DCS (atz) | 2016.07...
  • Seite 31 Benutzerhandbuch Elektronischer Kühlstellenregler ERC 112 ©Danfoss | DCS (atz) | 2016.07 DKRCC.ES.RL0.D6.03 / 520H10624...
  • Seite 32 Elektronischer Kühlstellenregler ERC 112 Danfoss übernimmt keine Verantwortung für mögliche Fehler in Katalogen, Broschüren und anderen Drucksachen. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung Änderungen an seinen Produkten vorzunehmen. Dies gilt auch für bereits in Auftrag genommene Produkte, vorausgesetzt, dass diese Änderungen ohne wesentliche Veränderungen in bereits kontradiktorisch bestätigten Lastenheften vorgenommen werden können.
