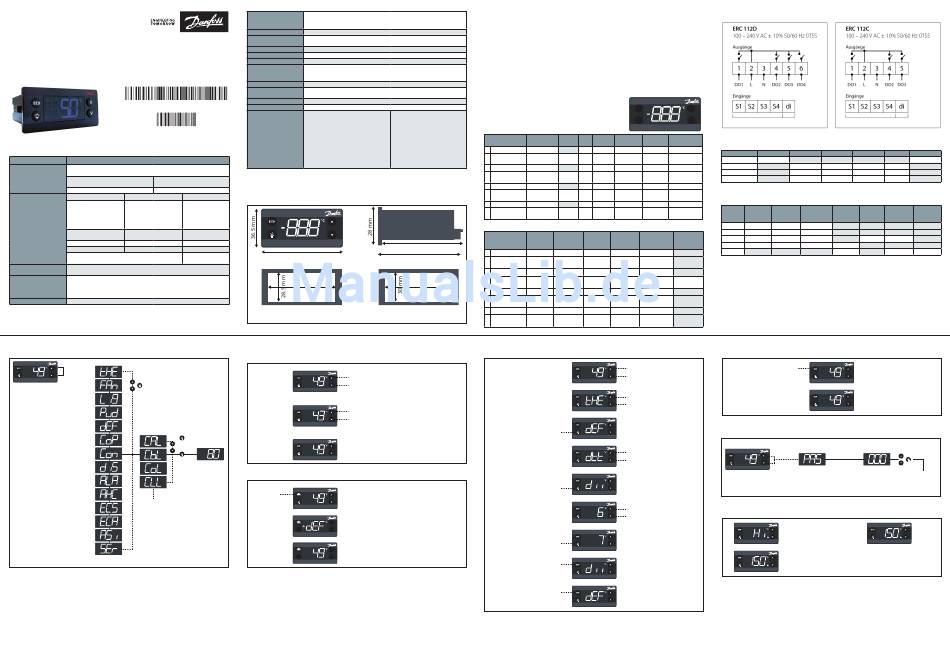

Danfoss ERC 112 Installationsanleitung

Installationsanleitung
ERC 112
Flaschenkühlregler
DKRCE.PI.RL0.A2.03
520H10454
Technische Spezifikation
Versorgungsspannung Schaltnetzteil 100–240 VAC, durchschnittlich 0,7 W
Fünf Eingänge: vier Analog/Digitaleingänge, ein Digitaleingang;
benutzerspezifische Zuordnung
Eingänge • Temperaturfühler: • Türkontaktschalter:
Luft/Verdampfer/Verflüssiger Alle Arten, Benutzerspezifisch
• Lichtfühler: ECO-Lichtfühler von Danfoss • Bewegungsfühler
UL 60730 EN 60730
120 VAC: 16 A ohmisch /
FLA 16 / LRA 72
„DO1"
16 (16) A
(Verdichterrelais)
240 VAC: 10 A ohmisch /
FLA 10 / LRA 60
Ausgänge
8 A ohmisch/
„DO4" 8 A ohmisch / 2 (2) A
FLA 2 / LRA 12, TV-1
„DO5" FLA 2 / LRA 12, TV-1 8 A ohmisch / 2 (2) A
„DO6" FLA 2 / LRA 12, TV-1 8 A ohmisch / 2 (2) A
Max. 10 A gesamt an
„DO4" bis „DO6"
• NTC-Fühler und ECO-Zubehör von Danfoss
Fühler
• Danfoss PT1000 Ohm / 0 °C
• Modularer Anschluss für OEM-Kunden mit optionalem
Ausgangs-Schraubklemmenadapter
Anschlüsse
• Eingangsanschluss: Anschlussstecker (Rast 2; 5 Edge)
• Ausgangsanschluss: Standardstecker (Rast 5)
Programmierung Programmierung mit der ERC-Dockingstation von Danfoss, integriertes System
Menüstruktur
1. Parametergruppe
Fünf Sekunden
gedrückt
halten, um in
das Menü zu
gelangen
Untere linke Taste
1. Parametername
Durch die Parameter blättern
Durch die Menügruppe blättern
© Danfoss | DCS (az) | 2015.10 Installationsanleitung | ERC 112 DKRCE.PI.RL0.A2.03 / 520H10454
Drei Montagearten für alle Komponenten:
Montage Schalttafeleinbau, Wandmontage, Vollintegrierte Lösung
(erfordert OEM-spezifische Angabe der Montagebohrungen)
Display
LED-Display, dreistellig, Dezimalzeichen und Multifunktionssymbole, °C / °F-Skala
Vier Tasten (integrierte IP65-Bauweise), zwei linke und zwei rechte Tasten,
Tastenfeld
vom Benutzer programmierbar
Betriebsbedingungen 0 – 55 °C, max. 93% rF
Lagerbedingungen -40 – 85 °C, max. 93% rF
Messbereich
-40 – 85 °C
Vorderseite: IP65
Schutzart
Rückseite: Wasser- und Staubschutz entspricht IP31,
Zugänglichkeit der Anschlüsse begrenzt die Schutzart der Rückseite auf IP00
Umweltverträglichkeit Verschmutzungsgrad 2, nicht-kondensierend
Hitze- und
Kategorie D (UL 94 V-0)
Feuerbeständigkeit
EMV-Kategorie
Kategorie 1
Schaltszyklen
Verdichterrelais: mehr als 175.000 bei Volllast (16 A)
• Anwendungen von
R290 / R600a gemäß
Anhang CC der DIN EN/IEC 60335-2-24 und
Anhang BB der DIN EN/IEC 60335-2-89
• Glühdrahtprüfung gemäß DIN
Zulassungen
EN/IEC 60335-1 bzw. DIN EN/IEC 60730
• UL 60730
• NSF
• CQC
• GOST R IEC 60730
Abmessungen
78.25 mm
71 mm
Schalttafeleinbau
(Rahmenbefestigung)
Verändern des Sollwerts:
Zwei linke Tasten – siehe die Abbildungen 1. und 3.
Aktuelle Temperatur
1.
Auf dem Display wird die aktuelle Temperatur angezeigt
Blinkender Temperatursollwert
2.
NACH OBEN/UNTEN drücken, um den Sollwert anzupassen
Untere linke
3.
Taste
Nach 30 Sekunden kehrt das Display zur aktuellen
Temperaturanzeige zurück
Einleiten der Hand-Abtauung
Kurz drücken, um
1.
die Abtauung
einzuleiten oder
zu beenden
Wenn der Abtaubetrieb aktiviert ist,
2.
wird das Abtauungssymbol angezeigt
^
SC ^
Das Abtauungssymbol wird nach der beendeten
3.
Abtauung nicht mehr angezeigt.
^
(Während der Abtauung wird „dEF" angezeigt. Wenn dies
nicht der Fall ist, ist dies nicht Teil der Vorgaben des
^
SC
Kühlmöbelherstellers.)
Funktionsbeschreibung der verwendeten Fühler
Regeltemperaturfühler
Der Regelfühler muss zu jeder Zeit angeschlossen sein. Er wird zum Ein- und Ausschalten des Verdichters in
Abhängigkeit eines Sollwerts verwendet. Der Fühler dient auch zur Anzeige der Temperatur.
Er wird in der Regel in dem Lufteintritt des Verdampfers platziert.
Verdampfer-(Abtau-)fühler
Der Verdampferfühler wird nur zum Abtauen des Verdampfers eingesetzt und hat keinen Einfluss auf die
Temperaturregelung.
Platzieren Sie den Fühler an der Stelle, wo das Eis zuletzt schmilzt.
Bitte beachten Sie, dass scharfe Lamellen das Fühlerkabel beschädigen können.
Verflüssigungstemperaturfühler
Der Verflüssigerfühler soll den Verdichter vor Hochdruck schützen, wenn der Verflüssiger z.B. verschmutzt ist oder
der Verflüssigerlüfter ausfällt.
Platzieren Sie den Fühler auf der Kältemittelflüssigkeitsseite des Verflüssigers. Verwenden Sie eine
Metallbefestigung oder ein -band, um eine gute Wärmeleitfähigkeit
zu erreichen.
Stellen Sie sicher,
dass das Kabel nicht an Stellen am Verdichter oder Verflüssiger verläuft,
an denen mehr als 80 °C herrschen.

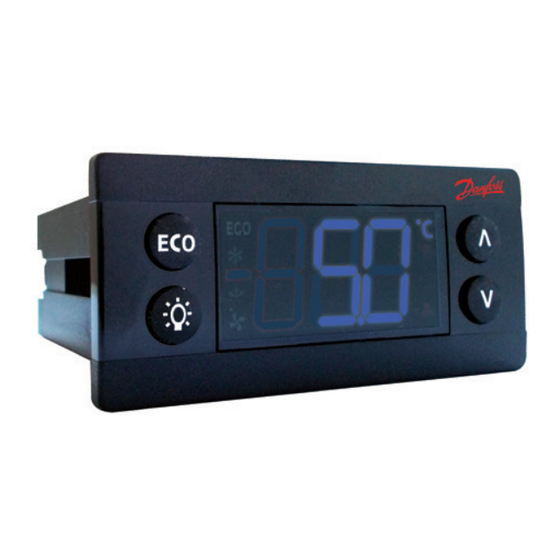

ERC-Vorderseite und Tastenfunktionen
Konfigurierbare Funktion
• Diese Zulassungen sind nur
Grund- Kein
dann gültig, wenn zugelassenes
Taste
funktion Betrieb
Zubehör verwendet wird.
1 Drücken OK
Drücken und
1
gedrückt halten
2 Drücken ZURÜCK
Drücken und
2
gedrückt halten
3 Drücken NACH OBEN
Drücken und
3
gedrückt halten
4 Drücken NACH UNTEN
Drücken und
4
gedrückt halten
Konfigurierbare Funktion
Schnellab-
ECO
Taste kühlung
aktivieren
aktivieren
78.25 mm
1 Drücken
82.25 mm
Drücken und
1
gedrückt halten
2 Drücken
Drücken und
2
gedrückt halten
71 mm
3 Drücken
Drücken und
3
gedrückt halten
4 Drücken
Rückseitige Montage
(Befestigung mit Clips) Drücken und
4
gedrückt halten
Verändern eines Parameters (Beispiel)
1.
2.
3.
Die untere linke Taste (OK) drücken,
um eine Parametergruppe auszuwählen
4.
5.
Die untere linke Taste (OK) drücken,
um einen Parameter auszuwählen
6.
Untere linke Taste (OK) drücken, um
den eingestellten Wert zu bestätigen
und zum Parameter zurückzukehren. 7.
Obere linke Taste (ZURÜCK) drücken,
um zum Parameter zurückzukehren,
ohne den eingestellten Wert zu
bestätigen.
8.
Obere linke Taste (ZURÜCK) drücken,
um zur Parametergruppe
zurückzukehren.
9.
Obere linke Taste (ZURÜCK) drücken,
um zum Menü zurückzukehren.
Schaltplan
2 3
1 4
EIN/ Sollwert Sollwert Abtauung Beleuchtung
Konfiguration der Ausgänge
AUS erhöhen reduzieren einleiten aktivieren
Relaisausgänge
DO1 (o1C)
DO2 (o2C)
DO3 (o3C)
DO4 (o4C)
Konfiguration der Eingänge
Eingang/
Regelfühler
Fühler
S1
S2
Display- Display-
Umsch altung
helligkeit helligkeit Info-Menü S3
°C oder °F
erhöhen reduzieren S4
Di
Ein-/Ausschalten der ECO-Funktion
Kurz drücken, um den ECO-
Fünf Sekunden gedrückt halten,
Betrieb zu aktivieren
um in das Menü zu gelangen
NACH OBEN/UNTEN drücken,
um im Menü zu blättern
Durch die Parametergruppe blättern
Passwortgeschützter Zugang
NACH OBEN/UNTEN drücken,
um den gewünschten Parameter
zu finden
Durch die Parametergruppe „dEF" blättern
NACH OBEN/UNTEN drücken,
Bestätigen eines Alarms
um den gewünschten Wert
einzustellen
1.
2.
Nach 30 Sekunden ohne Aktivität
kehrt das Display automatisch zur
aktuellen Temperaturanzeige zurück.
Verdichter Abtauung Lüfter Beleuchtung Alarm Heizfunktion
Verdampfer-
Verflüssiger- Türkont- Bewegungs- Datenüber-
(Abtau-) Lichtfühler
fühler aktschalter fühler tragung
fühler
1.
2.
ECO
Wenn der ECO-Betrieb aktiviert ist, wird
das grüne ECO-Symbol angezeigt.
Fünf Sekunden gedrückt
halten, um in das Menü zu
gelangen
Dreistufiger Passwortschutz:
STUFE 1: „shop" (tägliche Nutzung durch die Mitarbeiter des Geschäfts)
STUFE 2: „ser" (Servicetechniker)
STUFE 3: „OEM" (OEM-Programmierung)
Der Alarmcode und die
Temperatur blinken abwechselnd auf.
Das Alarmsymbol wird angezeigt
Bestätigung durch Drücken
einer beliebigen Taste
Nach dem Bestätigen wird die
Temperatur angezeigt.
Das Alarmsymbol bleibt eingeblendet
