部件描述（图1）
1. 切割深度调节止动器
2. 解锁按钮
3. 固定杆
4. 锁定板
安装
注意：
• 在调整或检查工具上的功能之前，务必确保关闭工具电源并
拔下插头。
• 使用之前，确保轮罩牢固安装在角磨机上。否则可能导致人
身伤害。
安装集尘式砂轮罩
要安装轮罩，请执行下列步骤：
1. 从角磨机卸下盘片、砂轮、侧握把等和轮罩。
2. 按下解锁按钮(2)以将护盖向上滑。（图2）
3. 按下解除杆(8)，然后将护盖向上滑。（图3）
4. 拉动锁定板(4)，然后从基座卸下护盖。（图4）
5. 用 六 角 扳 手 ( 1 0 ) 旋 松 集 尘 式 砂 轮 罩 的 安 装 螺 钉 ( 9 ) 。
（图5）
6. 如图所示，将角磨机翻过来。
7. 将角磨机的凹口(11)与轮罩的齿(7)对齐。（图6）
8. 按作业应用适当旋转轮罩，然后用六角扳手(10)紧固安装
螺钉(9)。（图7）
安装金钢轮
注意：
• 请务必使用正宗的金钢轮。
要安装金钢轮，请执行下列步骤：
1. 将超级凸缘(12)或配备刹车功能角磨机用的特殊凸缘、金
钢轮(13)和锁定螺母(14)依序安装到转轴(15)上。（图8）
2. 压下锁定按钮(16)以锁定转轴，然后用扳手紧固锁定螺
母。
注意：
• 请务必用套装包中包含的超级凸缘替换标准凸缘。
• 对于配备有刹车功能的角磨机，务必使用Makita指定的特殊
凸缘。
• 请勿使用便用螺母于超级凸缘。它太厚，会使转轴不能存留
整个螺纹。
3. 将轮罩的基座安装到护盖上。（图9）
4. 按下轮罩的解除杆(8)，然后将轮罩的基座插入护盖。
（图10）
连接清洁器
注意：
• 不要将清洁器软管以外的东西连接到管口。否则尘袋等其他
附件可能被热片点着。
将清洁器(18)的软管连接管口(17)。将扳手座(19)和软管座
(20)连接到电源线。（图11）
调节切割导杆的位置
切割导杆可用于引导切割位置。请按如下调节切割导杆的位
置：
1. 用螺丝起子转动螺丝(21)来旋松导杆(5)。（图12）
2. 将导杆(5)上的沟槽(22)与金钢轮(13)对齐。然后紧固螺丝
(21)。
调节并固定切割深度
按如下调节切割深度：
1. 解除切割深度调节止动器(1)的锁定杆(23)，然后滑动调节
止动器(1)，然后在所需的深度释放锁定杆。（图13）
2. 要固定切割深度，按住角磨机到所需位置，然后滑动固定
杆(3)。（图14）
要解除固定杆，按下固定杆的解锁按钮(2)。
注意：
• 因角磨机和轮罩会弹回到其原来位置，调整时请小心握住角
磨机和轮罩。
注意：
• 深度可在0 mm至60 mm的范围内调节。
38
5. 导杆
6. 用于侧握把的孔
7. 齿
8. 解除杆
安装侧握把
按作业要求安装握把(24)。（图15）
注意：
• 请务必安装套装包中包含的侧握把，不要安装其他侧握把。
操作
仅按图示箭头的方向操作工具。（图16）
维护
如果护盖不能平滑移动，请用布块擦拭掉基座和护盖内部的灰
尘。使用工具之后，进行同样的清洁。
繁體中文
(原始說明)
安全說明
警告：
• 請勿將包裝中的超級法蘭安裝在有煞車功能的砂輪機上。請
用Makita指定的特殊法蘭更換有煞車功能的砂輪機的標準法
蘭。
• 請閱讀工具與配件的所有安全警告與說明。不遵守警告與說
明可能會造成觸電、火災和/或嚴重的傷害。
• 此砂輪罩只能用於Makita 230 mm平面砂輪機。
• 此砂輪罩的用途是以鑽石砂輪切割水泥時使用。切勿將此配
件用於其他用途或者以研磨砂輪來使用。
• 使用前請檢查是否有裂痕或破損。
• 如果砂輪罩上有任何裂痕或破損，請停止使用。否則可能會
造成個人的傷害。
• 請使用人身保護設備。操作時務必配戴護眼設備。否則水泥
碎片可能會傷害您的眼睛。適用於各種情況的保護設備如防
塵面罩、防滑安全鞋、硬質帽或聽力保護設備，可以減少人
身傷害。
• 請根據工具使用說明書的說明，只使用適當的鑽石砂輪輪。
注意：
• 切勿使用汽油、揮發油、稀釋劑或者酒精之類的東西清潔配
件。可能會造成褪色、變形或皸裂。
• 集塵型安全蓋可以和厚達3.2 mm的金剛石砂輪配合使用。
警告：

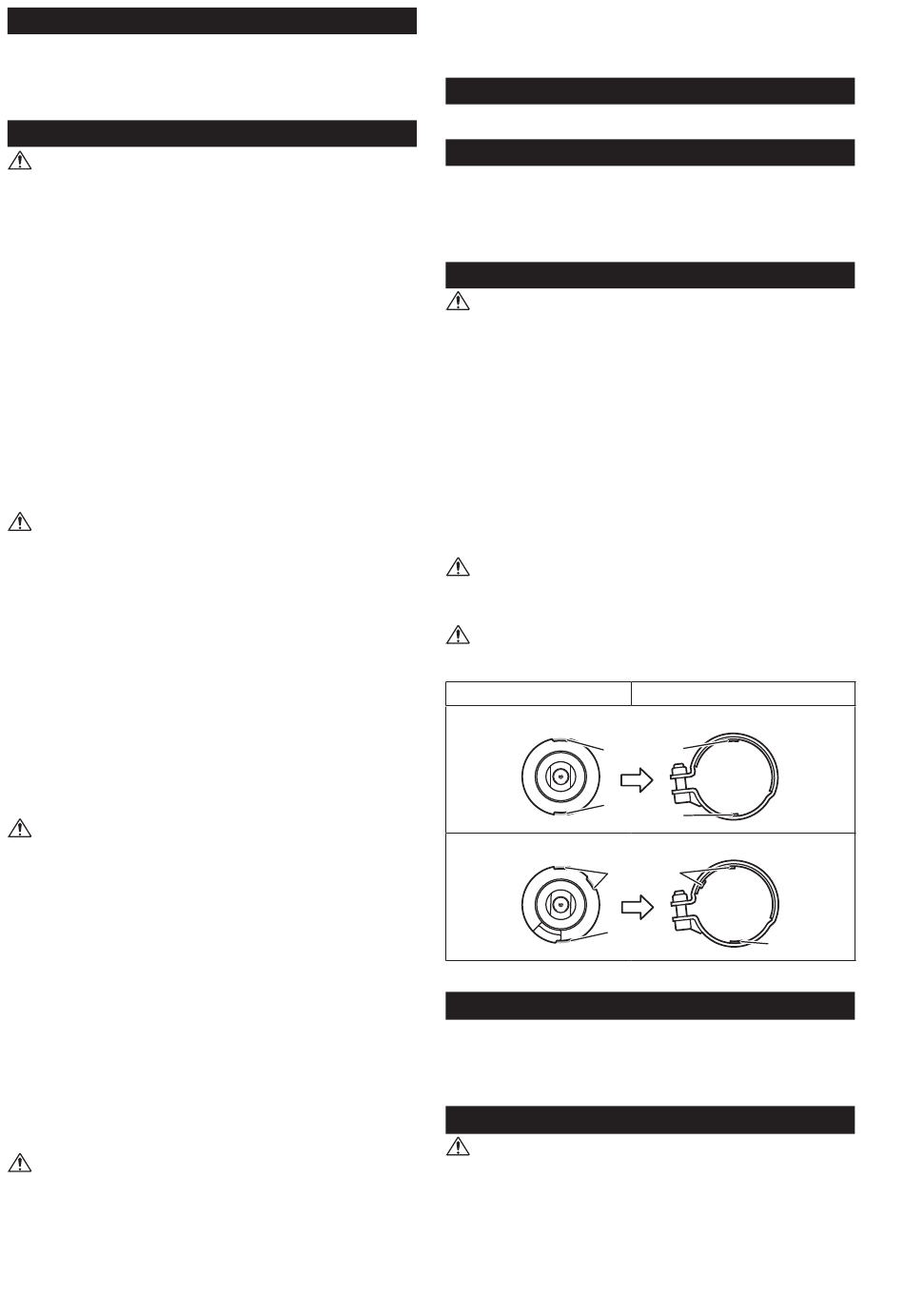

集塵型安全蓋有兩種型式。各式砂輪罩適用於不同砂輪機安裝
零件(軸承箱)的特定形狀。您只能使用適當組合中的配件。
砂輪機的軸承箱
雙牙式組合
1
1
三牙式組合
1
1
1. 槽口 2. 牙
零件說明 (圖 1)
1. 切割深度調整定位器
2. 解鎖鈕
3. 固定桿
4. 鎖定板
組裝
注意：
• 調整或檢查工具的功能之前，務必確認工具已經關機而且拔
掉插頭。
• 使用前要確認砂輪罩已經牢固地安裝在砂輪機上。否則可能
會造成個人的傷害。
集塵型安全蓋的安裝零件
2
2
2
2
5. 導桿
6. 側面把手孔
7. 牙
8. 釋放桿
