Makita GA900D Originalanleitung Seite 12

1. Solte a guia (5) rodando o parafuso (21) com a chave de
parafusos. (Fig. 12)
2. Alinhe a ranhura (22) na guia (5) com o disco de diamante
(13). Depois, aperte o parafuso (21).
Ajustar e fixar a profundidade de corte
Ajuste a profundidade de corte da seguinte forma:
1. Solte a patilha de bloqueio (23) do batente de ajuste
da profundidade do corte (1), depois, deslize o batente
de ajuste (1) e, depois, solte a patilha de bloqueio na
profundidade pretendida. (Fig. 13)
2. Para fixar a profundidade de corte, segure na rebarbadora
até à posição desejada e, depois, deslize a patilha de
fixação (3). (Fig. 14)
Para soltar a patilha de fixação, prima o botão de
desbloqueio (2) da patilha de fixação.
PRECAUÇÃO:
• Como a rebarbadora e o protetor do disco dão um sacão
de retrocesso para a posição original, tenha o cuidado de
prender eficazmente a rebarbadora e o protetor do disco
durante o ajuste.
Observação:
• A profundidade pode ser ajustada no intervalo de 0 mm a
60 mm.
Instalar a pega lateral
Instale a pega (24) de acordo com as operações. (Fig. 15)
Observação:
• Certifique-se de que instala a pega lateral incluída no
pacote. Não instale outras pegas laterais.
FUNCIONAMENTO
Utilize a ferramenta apenas na direção da seta mostrada na
ilustração. (Fig. 16)
MANUTENÇÃO
Se a tampa não se mover livremente, limpe a poeira da base
e o interior da tampa com um pano. Depois de utilizar a
ferramenta, realize a mesma limpeza.
DANSK
(Originale instruktioner)
SIKKERHEDSINSTRUKTIONER
ADVARSEL:
• Undlad at montere superflangen, der er inkluderet i pakken,
på sliberen, der er udstyret med bremsefunktionen.
Udskift standardflangen på sliberen, der er udstyret med
bremsefunktionen, med den specialflange, som er angivet
af Makita.
• Læs alle sikkerhedsadvarsler
både maskinen og tilbehøret. Forsømmelse af at følge
advarslerne og instruktionerne kan resultere i elektrisk stød,
brand og/eller alvorlig tilskadekomst.
• Brug kun denne beskyttelsesskærm med Makita 230 mm
vinkelslibere.
• Denne beskyttelsesskærm er beregnet til skæring i beton
med en diamantskive. Brug aldrig dette tilbehør til anden
brug end med en slibeskive.
• Kontroller inden brug, at der ikke er nogen revner eller brud.
• Hold op med at bruge maskinen, hvis beskyttelsesskærmen
har revner eller brud. Ellers kan resultatet blive personskade.
• Brug personligt beskyttelseudstyr. Bær altid øjenbeskyttelse
under brugen. Ellers kan betonfragmenter øve skade
på Deres øjne. Beskyttelsesudstyr såsom støvmaske,
skridsikre sikkerhedssko, hjelm eller høreværn, der bruges,
når forholdene kræver det, vil nedsætte risikoen for
tilskadekomst.
• Brug kun passende diamantskiver i overensstemmelse med
beskrivelsen i maskinens brugervejledning.
FORSIGTIG:
• Brug aldrig benzin, rensebenzin, fortynder, alkohol eller
lignende til rengøring af tilbehøret. Misfarvning, deformering
eller revner kan blive resultatet.
• Op til 3,2 mm tykkelse af diamantskiven kan benyttes
sammen med støvopsamlingsskærmen.
12
og instruktioner for
ADVARSEL:

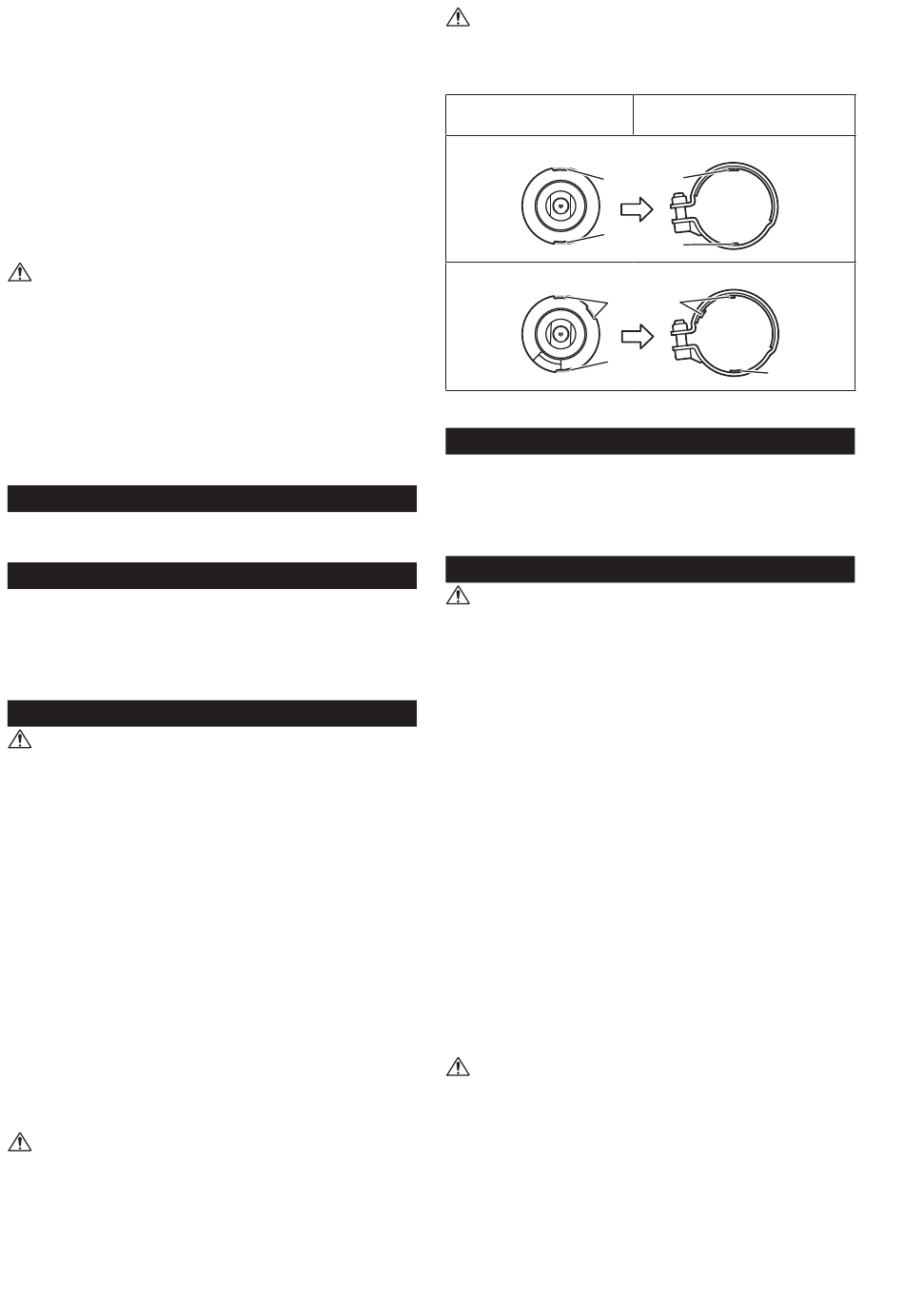

Der er to typer støvopsamlingsbeskyttelsesskærme. Hver
skærm modsvarer en bestemt form af installationsdele
(lejeunderpart) for sliberen, henholdsvis. Brug kun tilbehøret i
den korrekte kombination.
Lejeunderpart
på sliber
Kombination med to tænder
1
1
Kombination med tre tænder
1
1
1. Hak 2. Tand
BESKRIVELSE AF DELENE (Fig. 1)
1. Stopper til justering af
skæredybden
2. Lås fra-knap
3. Fastgørelseshåndtag
4. Låseplade
SAMLING
FORSIGTIG:
• Vær altid sikker på, at maskinen er slukket og taget ud
af forbindelse, inden maskinens funktion justeres eller
kontrolleres.
• Bekræft at beskyttelsesskærmen er ordentligt monteret på
sliberen inden brug. Ellers kan resultatet blive personskade.
Montering af støvopsamlingsskærmen
For at montere beskyttelsesskærmen, skal man udføre
følgende trin:
1. Fjern disken, skiven,
beskyttelsesskærmen fra sliberen.
2. Tryk på lås fra-knappen (2) for at skubbe dækslet opad.
(Fig. 2)
3. Tryk på frigørelseshåndtaget (8), og skub derefter dækslet
opad. (Fig. 3)
4. Træk på låsepladen (4), og fjern derefter dækslet fra foden.
(Fig. 4)
5. Løsn monteringsbolten (9) på støvopsamlingsskærmen
med en sekskantnøgle (10). (Fig. 5)
6. Vend sliberen om som vist på figuren.
7. Sæt hakkene (11) i sliberen ud for tænderne (7) i
beskyttelsesskærmen. (Fig. 6)
8. Drej beskyttelsesskærmen tilpas til arbejdsformålet, og
stram derefter monteringsbolten (9) godt til ved hjælp af
sekskantnøglen (10). (Fig. 7)
Montering af diamantskiven
FORSIGTIG:
• Brug altid kun originale diamantskiver.
For at montere diamantskiven, skal man udføre de følgende
trin:
1. Monter superflangen (12) eller specialflangen til sliberen,
der er udstyret med bremsefunktionen, diamantskiven (13)
og låsemøtrikken (14) i denne rækkefølge på spindelen
(15). (Fig. 8)
2. Tryk på låseknappen (16) for at låse spindelen og stram
derefter låsemøtrikken godt til med nøglen.
Bemærkning:
• Sørg for at udskifte standardflangen med superflangen,
som medfølger i pakken.
Monteringsdel for
støvopsamlingsskærmen
2
2
2
2
5. Guide
6. Hul til sidegreb
7. Tand
8. Frigørelseshåndtag
sidegrebet osv. samt
