Makita GA900D Originalanleitung Seite 30

1. Монтирайте суперфланеца
фланец за ъглошлайф
диамантения диск (13) и контрагайката (14) в този ред
на вала (15). (Фиг. 8)
2. Натиснете бутона за заключване (16), за да блокирате
вала, и след това затегнете контрагайката здраво с
гаечния ключ.
Бележка:
• Задължително сменете
суперфланеца, включен в комплекта.
• За ъглошлайф със спирачна функция задължително
използвайте специалния фланец, определен от Makita.
• Не използвайте Ezynut със суперфланеца. Дебелината
е такава, че резбована част не може да се задържи от
вала.
3. Прикрепете основата на предпазителя на диска към
капака. (Фиг. 9)
4. Натиснете освобождаващия лост (8) на предпазителя
на диска и след това поставете основата на
предпазителя на диска в капака. (Фиг. 10)
Свързване на прахосмукачка
ВНИМАНИЕ:
• Не свързвайте отвора с друго, освен с маркуча на
прахосмукачката. Други аксесоари, например торба за
прах, могат да се запалят от някое нагрято парче.
Свържете накрайника (17) с маркуча на прахосмукачката
(18). Прикрепете държача за гаечния ключ (19) и държача
за маркуча (20) към захранващия кабел. (Фиг. 11)
Регулиране на позицията на водача на ножа
Водачът на ножа може да се използва за маркер за
позицията на рязане. Регулирайте позицията на водача
на ножа както следва:
1. Разхлабете водача (5), като завъртите винт (21) с
отвертката. (Фиг. 12)
2. Подравнете канала (22) на водача (5) с диамантения
диск (13). След това затегнете винта (21).
Регулиране и фиксиране на дълбочината на рязане
Регулирайте дълбочина на рязане както следва:
1. Освободете застопоряващия лост (23) на ограничителя
на регулирането на дълбочината на рязане (1), след
това плъзнете ограничителя за регулиране (1) и после
освободете застопоряващия лост при достигане на
желаната дълбочина. (Фиг. 13)
2. За да фиксирате дълбочината на рязане, натиснете
и задръжте ъглошлайфа до желаната позиция и след
това плъзнете фиксиращия лост (3). (Фиг. 14)
За да освободите фиксиращия лост, натиснете бутона
за блокиране (2) на фиксиращия лост.
ВНИМАНИЕ:
• Тъй като ъглошлайфът и предпазителят на диска
ще отскочат в своята първоначална позиция, дръжте
внимателно ъглошлайфа и предпазителя по време на
регулиране.
Бележка:
• Дълбочината може да регулира в диапазона от 0 мм до
60 мм.
Монтаж на страничната ръкохватка
Инсталирайте ръкохватката (24) на място, подходящо за
работата, която извършвате. (Фиг. 15)
Бележка:
• Задължително инсталирайте страничната ръкохватка,
включена в комплекта.
странични ръкохватки.
ЕКСПЛОАТАЦИЯ
Работете с уреда само в посоката, показана от стрелката
на илюстрацията. (Фиг. 16)
ПОДДРЪЖКА
В случай, че капакът не се движи гладко, избършете
с кърпа праха от основата и от вътрешната страна на
капака. След използване на уреда, извършвайте същата
процедура за почистване.
30
(12) или специалния
със спирачна функция,
стандартния фланец
Не инсталирайте други
HRVATSKI
(Originalne upute)
SIGURNOSNE UPUTE
UPOZORENJE:
• Ne postavljajte unutarnju prirubnicu uključenu u paket
na brusilicu opremljenu funkcijom kočenja. Zamijenite
standardnu prirubnicu brusilice opremljene funkcijom
със
kočenja s posebnom prirubnicom koju odredi Makita.
• Pročitajte sva sigurnosna upozorenja i upute alata i
dodatnog pribora. Ako se ne pridržavate upozorenja i uputa,
može doći do strujnog udara, požara i/ili ozbiljne ozljede.
• Ovaj štitnik koristite isključivo s kutnim brusilicama od
230 mm tvrtke Makita.
• Ovaj štitnik je namijenjen za rezanje betona dijamantnom
pločom. Ovaj dodatni pribor nemojte nikada koristiti za neku
drugu svrhu ili s brusnom pločom.
• Prije uporabe provjerite pribor na moguće pukotine ili
oštećenja.
• Prekinite rukovati alatom ako uočite pukotine ili oštećenja
na štitniku. U suprotnom može doći do ozljede.
• Koristite osobnu zaštitnu opremu. Tijekom rada uvijek
nosite zaštitu za oči. U suprotnom komadići betona mogu
ozlijediti vaše oči. Zaštitna oprema poput maske za prašinu,
sigurnosnih neklizajućih cipela, industrijske zaštitne kacige
ili zaštite za uši u odgovarajućim uvjetima mogu smanjiti
osobne ozljede.
• Koristite samo odgovarajuće dijamantne ploče u skladu s
uputama za uporabu alata.
OPREZ:
• Nikada nemojte upotrebljavati benzin, mješavinu benzina,
razrjeđivač, alkohol ili slično za čišćenje pribora. Može se
izgubiti boja, pojaviti deformacija ili pukotine.
• Za debljine dijamantne ploče do 3,2 mm može se koristiti
štitnik ploče za skupljanje prašine.
UPOZORENJE:

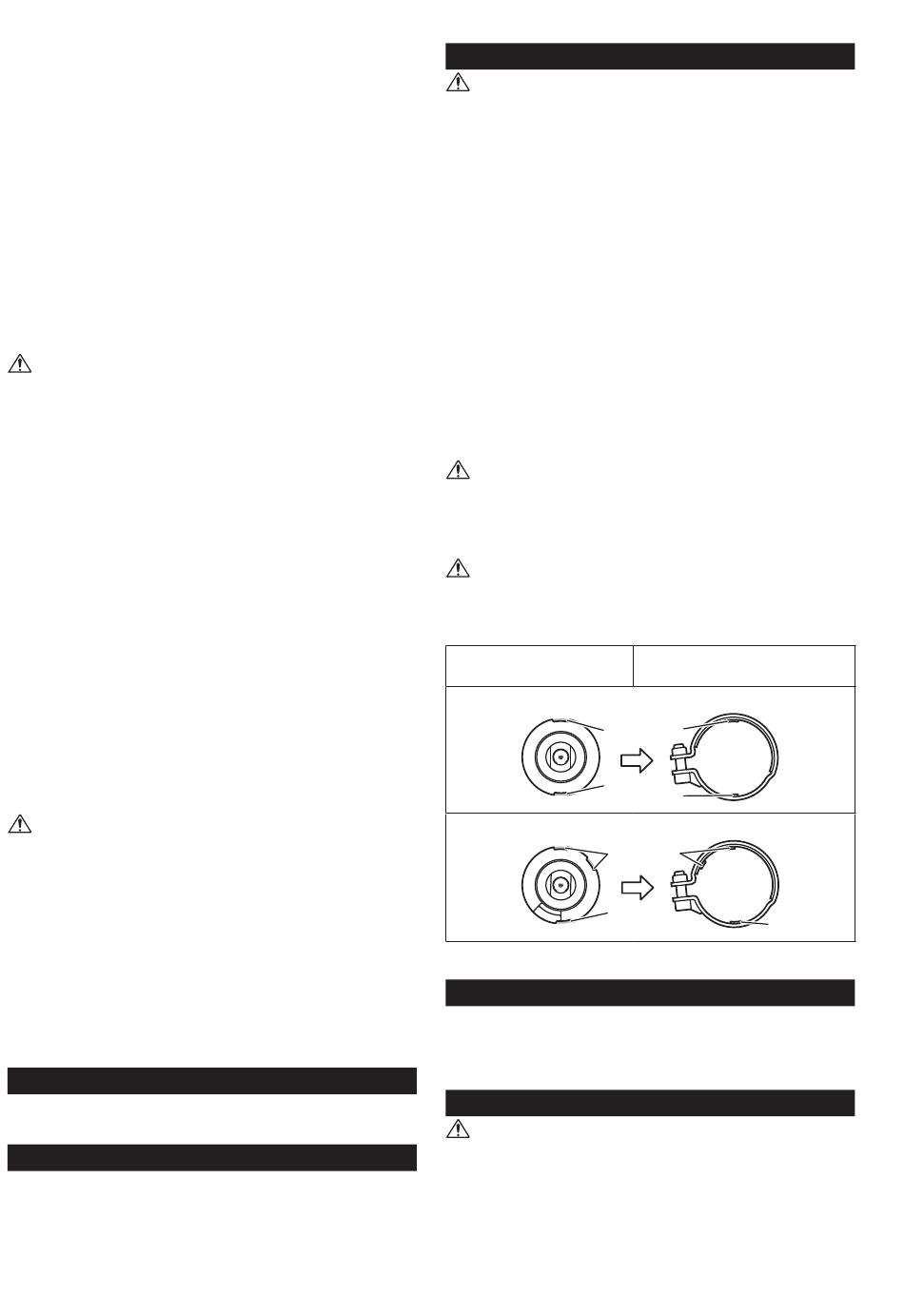

Postoje dvije vrste štitnika ploče za prikupljanje prašine. Svaki
štitnik odgovara određenom obliku dijelova za postavljanje
(kućišta ležaja) pojedine brusilice. Koristite dodatni pribor
samo u kombinaciji s ispravnim alatom.
Kućište ležaja
brusilice
Kombinacija s dva zuba
Kombinacija s tri zuba
1. Urez 2. Zub
OPIS DIJELOVA (Sl. 1)
1. Graničnik dubine rezanja
2. Tipka za blokadu
3. Ručica za podešavanje
4. Blokada ploče
SASTAVLJANJE
OPREZ:
• Obavezno provjerite je li alat isključen i odspojen od
napajanja prije prilagođavanja ili provjere funkcija alata.
• Prije korištenja provjerite je li štitnik ploče čvrsto postavljen
na brusilici. U suprotnom može doći do osobne ozljede.
Postavljanje štitnika ploče za prikupljanje prašine
Štitnik ploče možete postaviti sljedećim postupkom:
1. Uklonite disk, ploču, bočni rukohvat itd. i štitnik ploče s
brusilice.
Dio za postavljanje štitnika
ploče za prikupljanje prašine
1 2
1
2
1 2
1
2
5. Vodilica
6. Otvor za bočni rukohvat
7. Zub
8. Ručica za otpuštanje
