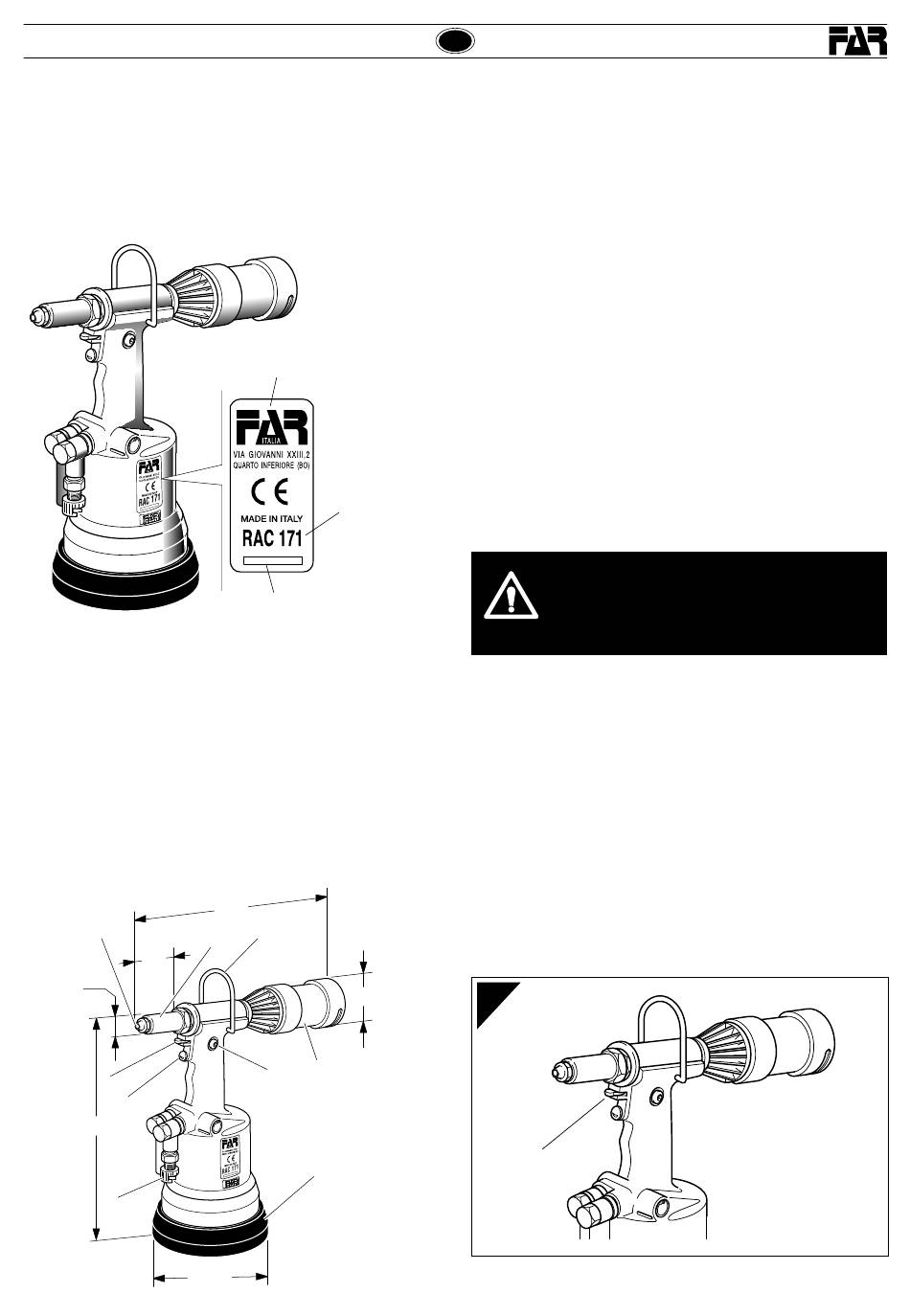

IDENTYFIKACJA NARZĘDZIA
Nitownica typ RAC 171 jest identyfi kowana poprzez oznaczenie obejmujące
nazwę i adres producenta, określenie maszyny, oznakowanie CE oraz rok
produkcji.
W przypadku kontaktu z autoryzowanym serwisem nalezy podac dane z
tabliczki znamionowej.
CZĘŚCI SKŁADOWE
A) .................................................................................... Dysza
B) ...................................................................Zaczep do balansera
C) ..................................................... Pojemnik na zerwane gwoździe
D) .......................................... Dźwignia regulacji przepływu powietrza
E) ...............................................................Przycisk zaciągania nitu
F) ..................................................................Korek zbiornika oleju
G) ........................................ Króciec podłączenia sprężonego powietrza
H) ......................................................................... Tuleja do dyszy
I) ............................................................ Gumowa osłona podstawy
A
56
Ø24
D
E
340
G
Ø145
Revisione - 08
Firma i adres
Określenie maszyny
Rok produkcji
325
B
H
Ø60
C
F
I
PL

DANE TECHNICZNE

• Ciśnienie robocze .............................................................6 BAR
• Minimalna średnica wewn. przewodu
zasilania powietrzem ........................................................ 8 mm
• Średnie zużycie powietrza w cyklu pracy .................................. 10 Nl
• Siła maksymalna .............................................6 BAR - 17273 N
• Skok ........................................................................ 25,5 mm
• Waga ...................................................................... 2,910 Kg
• Temperatura robocza ........................................... -5 st. C/ +50 St. C
• Przyspieszenie ręka/ramię .............................................. 2,2 m/s
• Ciśnienie akustyczne emisji skorygowane charakterystyką A ........ 67 dBA
• Chwilowe ciśnienie akustyczne skorygowane charakterystyką C <130 dBC
• Moc akustyczna skorygowana charakterystyką A ...................... 87 dBA

ZASILANIE POWIETRZEM

Powietrze zasilające powinno być wolne od zanieczyszczeń, szczególnie
ciał stałych oraz wilgoci; zaleca się również montaż naolejacza sprężonego
powietrza.
EKSPLOATACJA NITOWNICY (rys f1-f2-f3)
UWAGA! Przed rozpoczęciem pracy założyć na nitownicę
pojemnik na zerwane gwoździe (C) lub defl ektor (L) który
wciskamy na odpowiedni króciec (rys f3).
Gwóźdź nita, po zerwaniu zostaje zassany do zbiornika w tylnej części
nitownicy. Funkcję zasysania gwoździa włączamy za pomocą małej dźwigni
pod rurą dyszy (D). Dzięki temu po włożeniu nita do nitownicy i jej przechyleniu
ku dołowi, gwóźdź nie wypadnie.
Nie przytrzymywać nita palcami!
Jeżeli pracujemy z pojemnikiem na zerwane gwoździe, w przypadku gdy
zbiornik jest pełen, przed rozpoczęciem pracy należy go opróżnić.
Jeżeli pracujemy z pojemnikiem na zerwane gwoździe (C), nie wolno
rozpoczynać pracy jeżeli pojemnik jest pełen. Nie rozrzucać zerwanych
gwoździ w miejscu pracy!
Po opróżnieniu (C) pojemnika nakładamy go ponownie.
f1
D
