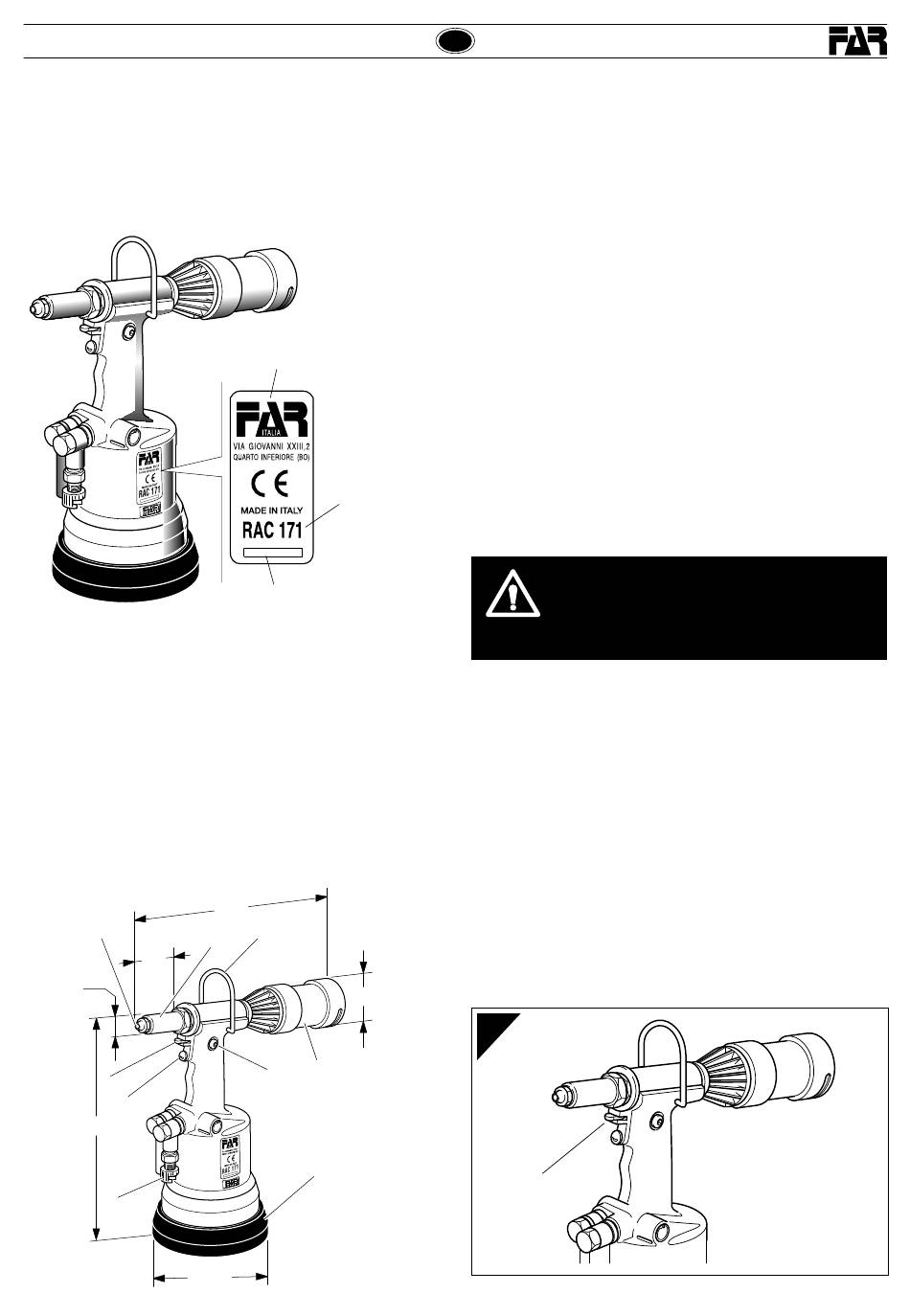

IDENTIFICACION DE LA REMACHADORA

La remachadora RAC 171 es identificada por una marca con
razón sociale y dirección del productor, designación de la
remachadora, marca CE y año de construcción. Al consultar
con el servicio de asistencia tecnica, mencionar siempre los
datos citados sobre la marca.

PARTES PRINCIPALES

A) ...............................................................................Inyector
B) ...............................................................Toma balanceador
C) .................................................................Tanque de clavos
D) ........................................... Palanca de apertura aspiración
E) ........................................................... Pulsador de tracción
F) ............................................................ Tapón tanque aceite
G) .................................................. Conexión aire comprimido
H) .............................................. Tubito externo porta inyector
I) ..........................................................Fondillo de protección
A
56
Ø24
D
E
340
G
Ø145
Revisione - 08
Razon social y
direccion
Designacion de la
remachadora
Año de construcción
325
B
H
Ø60
C
F
I
E
DATOS TÉCNICOS
• Presion de ejercicio ....................................................6 BAR
• Diámetro interior mínimo del tubo de
alimentación aire comprimido .....................ø min. = 8 mm
• Consumo aire por ciclo ............................................... 10 Nl
• Potencia maxima ......................................6 BAR - 17273 N
• Carrera .................................................................. 25,5 mm
• Peso ...................................................................... 2,910 Kg
• Temperatura de utilización .....................................-5°/+50°
• Valor medio cuadrático de la aceleración total
registrado en frecuencia (Ac) ejercitado sobre
los miembros articulados superiores ..................... 2,2 m/s
•
Presión acústica emisión ponderada (A)
•
Presión acústica instantánea ponderada (C)
•
Potencia acustica ponderada (A)
ALIMENTACIÓN DEL AIRE
El aire de alimentación debe estar libre de cuerpos extraños
y de humedad para proteger la máquina de usura precoz de
las partes en movimiento, se aconseja el uso de un grupo de
lubricación para aire comprimido.
USO DE LA REMACHADORA (fig. f1-f2-f3)
¡CUIDADO!
Antes de utilizar la remachadora, se debe
necesariamente montar el tanque de clavos (C)
y el deflector de clavos (L).
Para el montaje del deflector de clavos (L) apretar ligeramente,
como se ve en la figura f3.
El clavo truncado luego del ajuste del remache es absorbido por
la remachadora y expulsado por la parte posterior. La aspiración
se activa mediante la rotación de la palanca (D). A través del
sistema de aspiración del clavo, el remache queda posicionado
sobre el inyector aunque la cabeza de la remachadora esté
hacia abajo: esto aumenta notablemente la practicidad de la
remachadora. ¡No sujetar el remache con los dedos!
Si se utiliza el tanque de clavos (C) jamás se pondrá en
función la remachadora con tanque lleno. En cambio, cortar
la alimentación, destornillar el tanque de clavos (C) y efectuar
el vaciado por medio de un apropiado contenedor. JAMAS SE
DEJARAN LOS REMACHES TRUNCADOS EN EL AMBIENTE!
Volver a colocar el tanque de clavos (C) y efectuar un regular
ciclo de trabajo.
f1
D
Date 01-2012
...................... 67 dBA
............ <130 dBC
................................ 87 dBA
