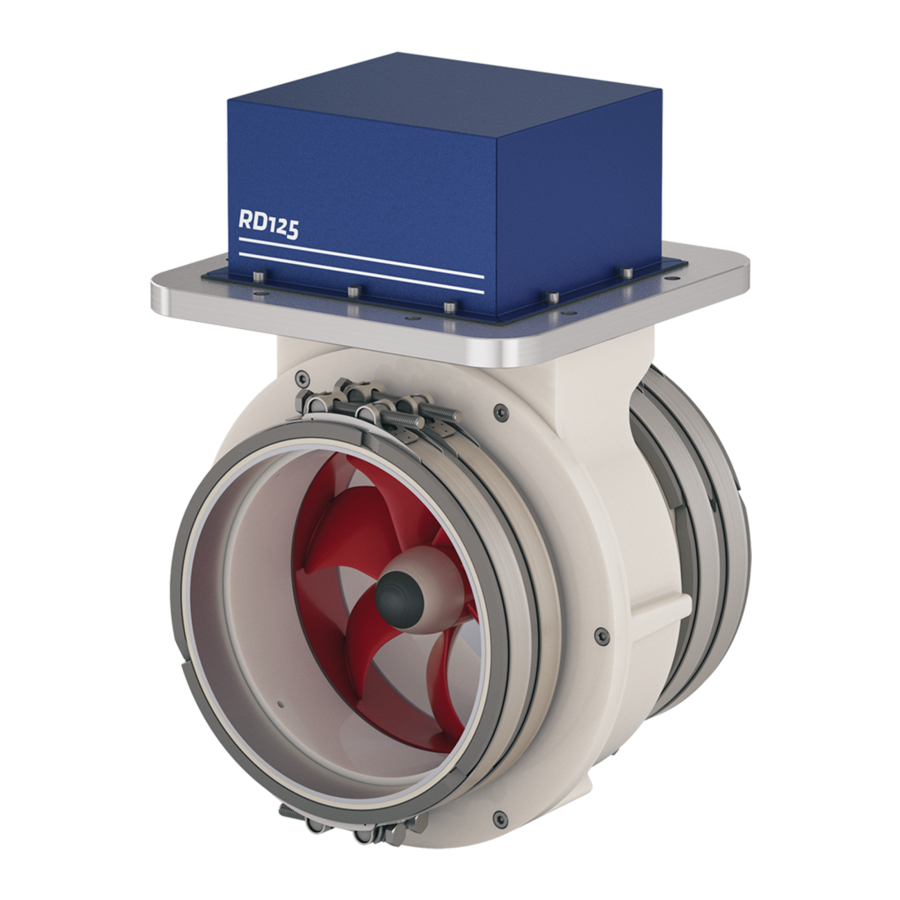

Vetus RimDrive RD125 Bedienungshandbuch
Vorschau ausblenden
Andere Handbücher für RimDrive RD125:
- Bedienungs- & einbauanleitung (158 Seiten) ,
- Einbauanleitung (152 Seiten) ,
- Installationshandbuch (108 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Bedieningshandleiding
Operation manual
Bedienungshandbuch
Manuel d'utilisation
Manual de manejo
Manuale per l'uso
Betjeningsvejledning
RimDrive RD125 / RD160
125 kgf / 160 kgf - ø 250 mm
Copyright © 2017 Vetus b.v. Schiedam Holland
NEDERLANDS
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
DANSK
SVENSKA
NORSK
SUOMEKSI
Bruksanvisning
Bruksanvisning
Käyttöohje
5
9
13
17
21
25
29
33
37
41
020574.04
