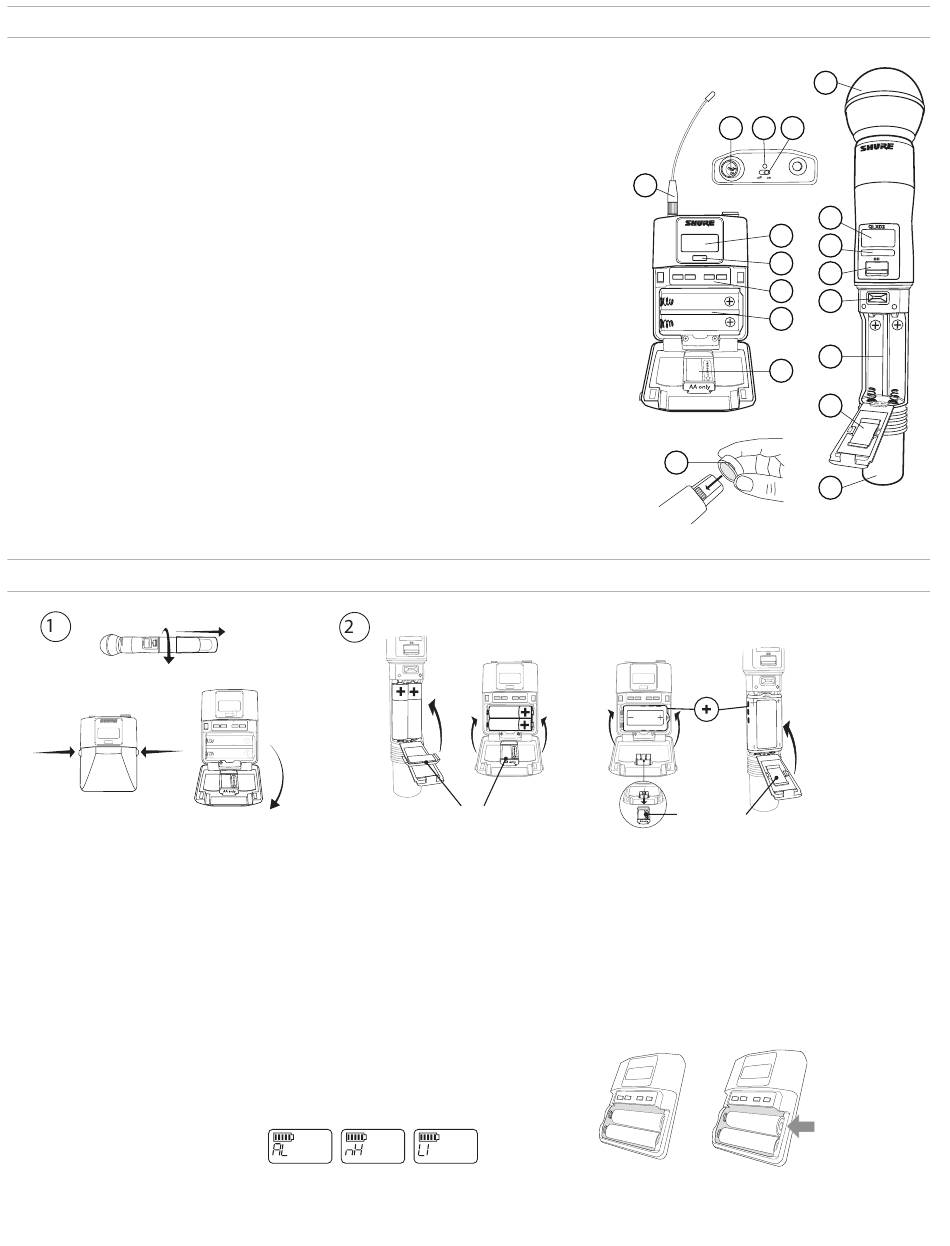

Émetteurs
① LED d'alimentation
- Verte = l'appareil est sous tension
- Rouge = faible charge de l'accu
② Interrupteur marche-arrêt
Met l'émetteur sous ou hors tension.
③ Afficheur
Affiche les écrans du menu et les réglages.
Appuyer sur n'importe quel bouton de commande
pour activer le rétroéclairage.
④ Fenêtre infrarouge
L'aligner avec la fenêtre infrarouge du récepteur
au cours d'une synchronisation infrarouge pour
effectuer la programmation automatique de
l'émetteur.
⑤ Boutons de navigation des menus
menu = utiliser pour passer d'un écran du menu à
l'autre.
▼▲ = utiliser pour sélectionner les écrans de menu,
modifier les paramètres de menu ou choisir une option
d'affichage de l'écran d'accueil.
= appuyer pour confirmer et enregistrer les
enter
modifications de paramètres.
Conseil : appuyer sur le bouton
sans enregistrer les modifications de paramètres.
Mise en place des accus
① Accès au compartiment accu
Appuyer sur les languettes latérales du boîtier de ceinture
ou dévisser le capot de l'émetteur à main comme indiqué
pour accéder au compartiment accu.
Définition du type de piles AA
Pour garantir une mesure exacte de l'autonomie de l'émetteur, définir le type de
piles dans le menu de l'émetteur correspondant au type de piles AA installées.
Si un accu rechargeable Shure SB900 est mis en place, il n'est pas nécessaire
de sélectionner un type d'accu et le menu concernant le type d'accu ne s'affiche
pas.
1. Appuyer sur le bouton pour naviguer jusqu'à l'icône d'accu.
menu
2. Utiliser les boutons ▼▲ pour sélectionner le type d'accu mis en place :
AL
- = alcaline
- nH = hydrure métallique de nickel (NiMH)
- Li = primaire au lithium
3. Appuyer sur pour enregistrer.
enter
26
⑥ Compartiment accu
Nécessite 2 piles AA ou un accu
rechargeable Shure SB900.
⑦ Adaptateur pour piles AA
Permet de maintenir les piles en place
lorsque l'émetteur est alimenté par des
piles AA au lieu de l'accu Shure SB900.
⑧ Antenne d'émetteur de ceinture
Pour la transmission des signaux RF.
⑨ Antenne intégrée d'émetteur à main
Pour la transmission des signaux RF.
⑩ Capsule de microphone
Voir la section Accessoires en option
pour connaître la liste des capsules
compatibles.
⑪ Connecteur d'entrée TA4M
Permet de connecter un microphone ou un
câble d'instrument muni d'un connecteur
miniature à 4 broches (TA4F).
⑫ Couvercle des contacts d'accu
Aligner le couvercle comme indiqué pour
menu pour quitter
empêcher les réflexions parasites sur les
contacts d'accu pendant les émissions ou
les spectacles.
AA Batteries
on
AA Adapter
② Mise en place des accus
- Piles AA : placer les piles (en suivant les indications de polarité) et l'adaptateur AA comme
indiqué
- Accu Shure SB900 : placer l'accu comme indiqué (en suivant les indications de polarité) et
retirer l'adaptateur AA de l'émetteur de ceinture ou le ranger dans le rabat de l'émetteur à main
Remarque : en cas d'utilisation de piles AA, définir le type dans le menu de l'émetteur.
Installation des piles AA
Insérez complètement les piles comme indiqué pour garantir un contact
correct et permettre le verrouillage sûr de la porte.
11 1 2
8
QLXD1 3
4
5
6
7
12
Shure SB900 Battery
on
AA Adapter
Correct Incorrect
10
3
QLXD2
4
on
2
5
6
7
9
