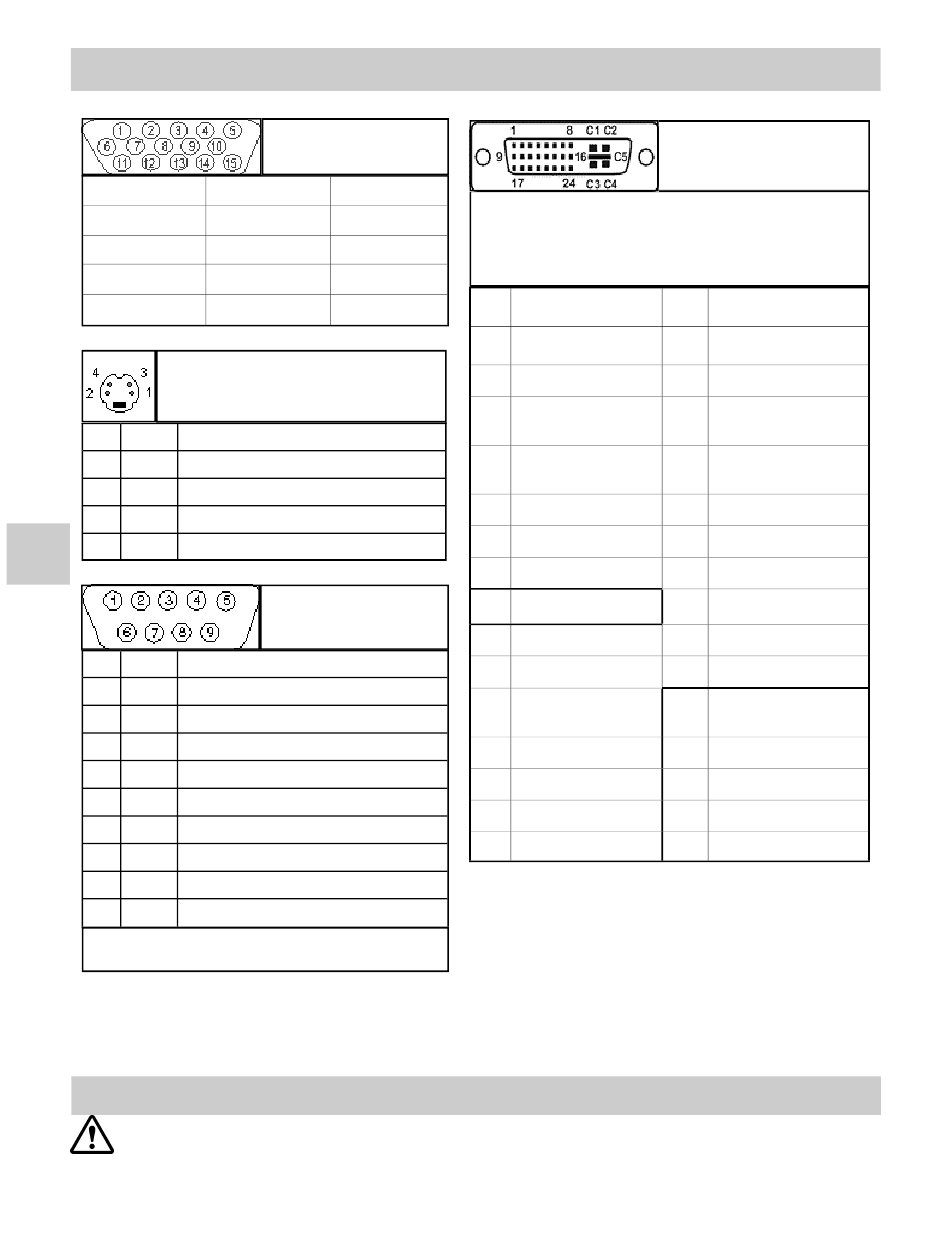

Datakontakter och stiftkonfigurationer

1 RÖD
2 GRÖN
3 BLÅ
4 ID2
5 GND
Stift Namn
1 GND Jord (Y)
2 GND Jord (C)
3 Y Intensitet (luminans)
8
4 C Färg (krominans)
Stift Namn
1 NC Ingen anslutning
2 RXD Ta emot data för flash-uppgradering
3 TXD Sända data för flash-uppgradering
4 NC Ingen anslutning
5 GND Jord
6 NC Ingen anslutning
7 NC Ingen anslutning
8 NC Ingen anslutning
9 RXD Ta emot data för flash-uppgradering
Obs: Följande kablar finns från NDS.
Flash Uppgradera Kabel beställning artikelnummer: 35Z0009
Böjradie hos kablar
Vi rekommenderar att böjradien hos metallkablar hålls på min. 63 mm eller 7 gånger kabelns
diameter: det största av dessa värden gäller. Böjradien hos fiberoptiska kablar bör hållas på min.
Snävare böjar kan skada kabeln och/eller försämra videosignalen.
15
VGA
6 GND RÖD 11 ID0
7 GND GRÖN 12 ID1
8 GND BLÅ 13 HORIS SYNK
9 N. C. 14 VERT SYNK.
10 SYNC GND 15 ID3
S-Video
Beskrivning
Serial Control [seriell
kontroll]
Beskrivning
DVI-I stödjer digital och analog (RGBS/YPbPr).
Analoga data visas på stift 8 och stift C1 till C5.
* Förenlig med DVI 1.0
STIF
SIGNAL
T NR
1 T.M.D.S. DATA 2-
2 T.M.D.S. DATA 2+
3 T.M.D.S. DATA 2/4 SKÄRM
4 T.M.D.S. DATA 4-
5 T.M.D.S. DATA 4+
6 DDC-KLOCKA
7 DDC-DATA
8 ANALOG VERT. SYNK
9 T.M.D.S. DATA 1-
10 T.M.D.S. DATA 1+
11 T.M.D.S. DATA 1/3 SKÄRM
12 T.M.D.S. DATA 3-
13 T.M.D.S. DATA 3+
14 +5 V SPÄNNING
15 GND
DVI-I*
Digital & Analog
STIFT
SIGNAL
NR
DETEKTERING AV "HOT
16
PLUG"
17 T.M.D.S. DATA 0-
18 T.M.D.S. DATA 0+
19 T.M.D.S. DATA 0/5 SKÄRM
20 T.M.D.S. DATA 5-
21 T.M.D.S. DATA 5+
22 T.M.D.S. KLOCKSKÄRM
23 T.M.D.S. KLOCKA+
24 T.M.D.S. KLOCKA-
RGBS & YPbPr (DVI)
C1 ANALOG RÖD
C2 ANALOG GRÖN
C3 ANALOG BLÅ
C4 ANALOG HORIS SYNK
C5 ANALOG JORD
