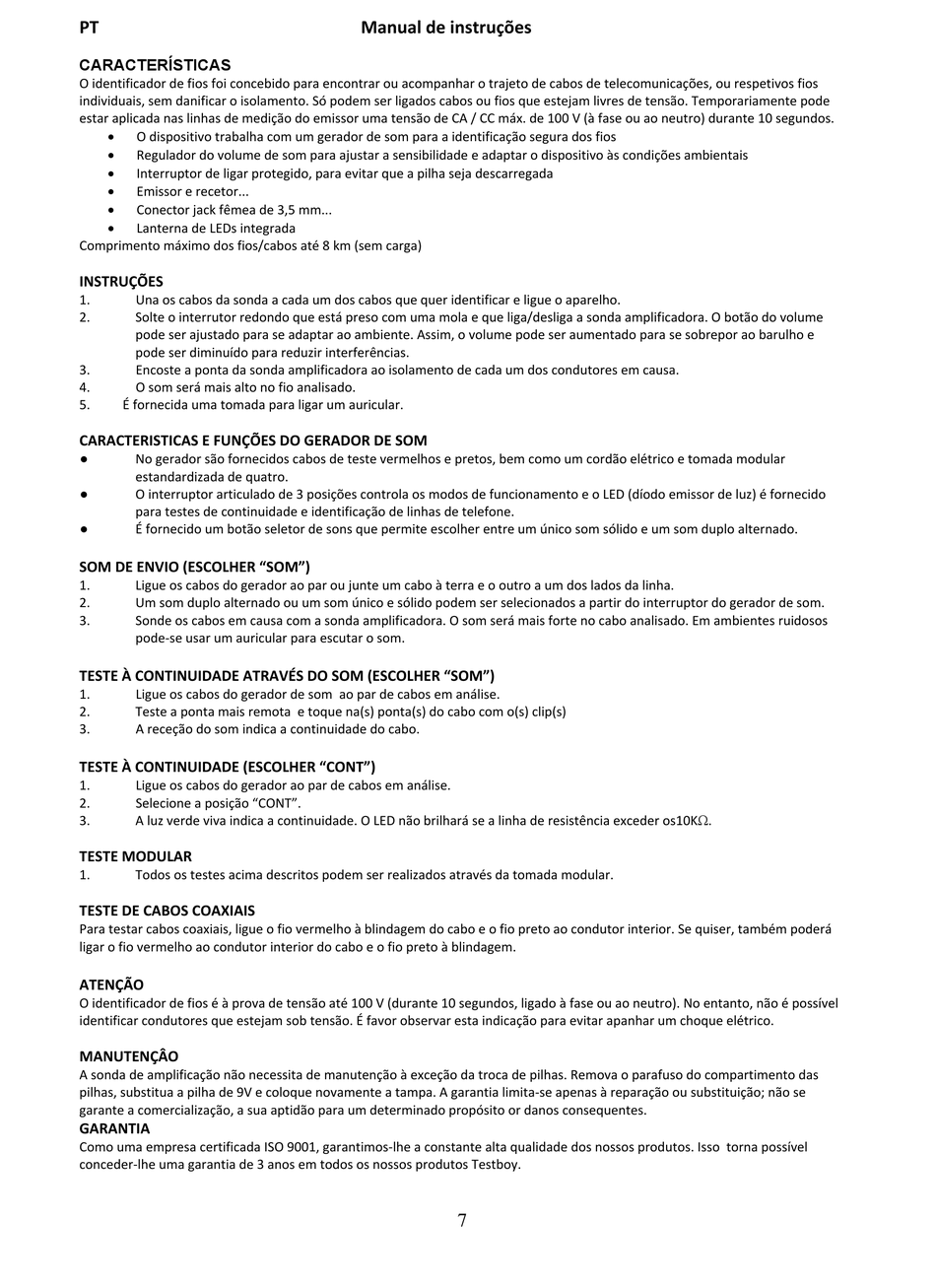

TESTBOY 26 Bedienungsanleitung Seite 7

PT
CARACTERÍSTICAS
O identificador de fios foi concebido para encontrar ou acompanhar o trajeto de cabos de telecomunicações, ou respetivos fios
individuais, sem danificar o isolamento. Só podem ser ligados cabos ou fios que estejam livres de tensão. Temporariamente pode
estar aplicada nas linhas de medição do emissor uma tensão de CA / CC máx. de 100 V (à fase ou ao neutro) durante 10 segundos.

O dispositivo trabalha com um gerador de som para a identificação segura dos fios

Regulador do volume de som para ajustar a sensibilidade e adaptar o dispositivo às condições ambientais

Interruptor de ligar protegido, para evitar que a pilha seja descarregada

Emissor e recetor...

Conector jack fêmea de 3,5 mm...

Lanterna de LEDs integrada
Comprimento máximo dos fios/cabos até 8 km (sem carga)
INSTRUÇÕES
1. Una os cabos da sonda a cada um dos cabos que quer identificar e ligue o aparelho.
2. Solte o interrutor redondo que está preso com uma mola e que liga/desliga a sonda amplificadora. O botão do volume
pode ser ajustado para se adaptar ao ambiente. Assim, o volume pode ser aumentado para se sobrepor ao barulho e
pode ser diminuído para reduzir interferências.
3. Encoste a ponta da sonda amplificadora ao isolamento de cada um dos condutores em causa.
4. O som será mais alto no fio analisado.
5. É fornecida uma tomada para ligar um auricular.
CARACTERISTICAS E FUNÇÕES DO GERADOR DE SOM
●
No gerador são fornecidos cabos de teste vermelhos e pretos, bem como um cordão elétrico e tomada modular
estandardizada de quatro.
●
O interruptor articulado de 3 posições controla os modos de funcionamento e o LED (díodo emissor de luz) é fornecido
para testes de continuidade e identificação de linhas de telefone.
●
É fornecido um botão seletor de sons que permite escolher entre um único som sólido e um som duplo alternado.
SOM DE ENVIO (ESCOLHER "SOM")
1. Ligue os cabos do gerador ao par ou junte um cabo à terra e o outro a um dos lados da linha.
2. Um som duplo alternado ou um som único e sólido podem ser selecionados a partir do interruptor do gerador de som.
3. Sonde os cabos em causa com a sonda amplificadora. O som será mais forte no cabo analisado. Em ambientes ruidosos
pode‐se usar um auricular para escutar o som.
TESTE À CONTINUIDADE ATRAVÉS DO SOM (ESCOLHER "SOM")
1. Ligue os cabos do gerador de som ao par de cabos em análise.
2. Teste a ponta mais remota e toque na(s) ponta(s) do cabo com o(s) clip(s)
3. A receção do som indica a continuidade do cabo.
TESTE À CONTINUIDADE (ESCOLHER "CONT")
1. Ligue os cabos do gerador ao par de cabos em análise.
2. Selecione a posição "CONT".
3. A luz verde viva indica a continuidade. O LED não brilhará se a linha de resistência exceder os10KΩ.
TESTE MODULAR
1. Todos os testes acima descritos podem ser realizados através da tomada modular.
TESTE DE CABOS COAXIAIS
Para testar cabos coaxiais, ligue o fio vermelho à blindagem do cabo e o fio preto ao condutor interior. Se quiser, também poderá
ligar o fio vermelho ao condutor interior do cabo e o fio preto à blindagem.
ATENÇÃO
O identificador de fios é à prova de tensão até 100 V (durante 10 segundos, ligado à fase ou ao neutro). No entanto, não é possível
identificar condutores que estejam sob tensão. É favor observar esta indicação para evitar apanhar um choque elétrico.
MANUTENÇÂO
A sonda de amplificação não necessita de manutenção à exceção da troca de pilhas. Remova o parafuso do compartimento das
pilhas, substitua a pilha de 9V e coloque novamente a tampa. A garantia limita‐se apenas à reparação ou substituição; não se
garante a comercialização, a sua aptidão para um determinado propósito or danos consequentes.
GARANTIA
Como uma empresa certificada ISO 9001, garantimos‐lhe a constante alta qualidade dos nossos produtos. Isso torna possível
conceder‐lhe uma garantia de 3 anos em todos os nossos produtos Testboy.
