I

SICUREZZE ELETTRICHE

Realizzare l'impianto in ottemperanza alle norme ed alle leggi vigenti.
Si consiglia l'utilizzo del quadro elettronico di comando T2.
Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti.

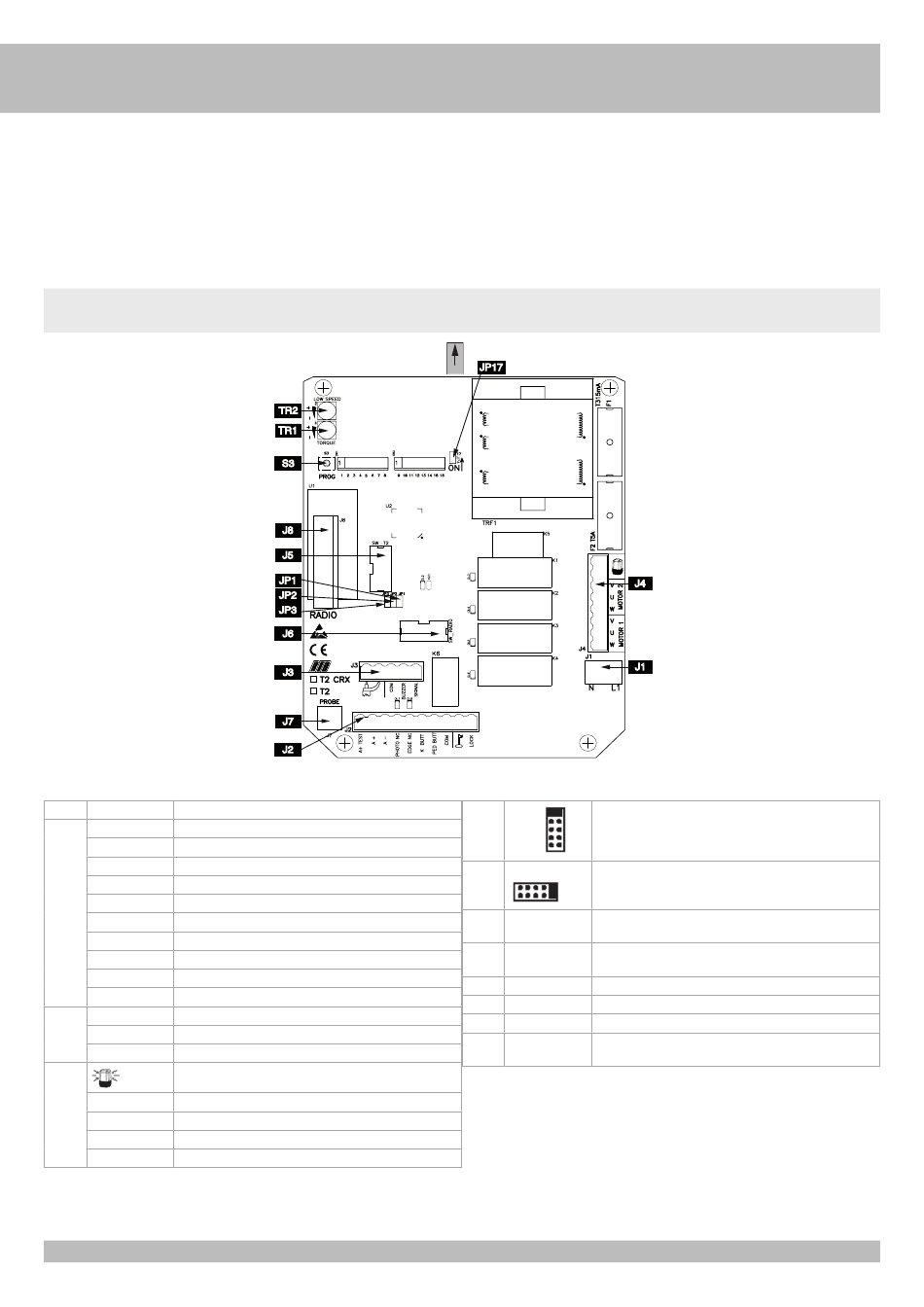

COLLEGAMENTI ELETTRICI

A - CONNESSIONI
J1 N -L1 Alimentazione 230 Vac 50/60 Hz (120V/60Hz a richiesta)
J2 A+ TEST Positivo per alimentazione autotest costa a 24 Vdc
A+ Positivo per alimentazione accessori a 24 Vdc
A- Negativo per alimentazione accessori a 24 Vdc
PHOT NC Contatto fotocellule (NC)
EDGE NC Contatto Costa (NC)
K BUTT. Contatto impulso singolo (NA)
PED. BUTT. Contatto comando apertura pedonale (NA)
COM Comune dei contatti
LOCK Collegamento elettroserratura (MAX 15W 12V)
AERIAL Antenna radio
J3 COM Comune dei contatti
BUZZER Collegamento segnalatore sonoro (24 Vdc max 200 mA)
SIGNAL Spia cancello aperto 24 Vdc
J4 Lampeggiatore (max 40W )
U - MOTOR 2 COLLEGAMENTO COMUNE MOTORE 2
V-W - MOTOR 2 COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE 2
U - MOTOR 1 COLLEGAMENTO COMUNE MOTORE 1
V-W - MOTOR 1 COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE 1
ON
TR2
TR1
S3
J8
J5
JP1
JP2
JP3
J6
J3
J7
J2
8

MANUTENZIONE

Da effettuare da parte di personale specializzato dopo aver tolto l'alimentazione
elettrica al motore.
Ogni fine settimana pulire accuratamente la superficie di scorrimento delle ruote.
Ogni sei mesi ritarare la pressione delle ruote sul pavimento e controllare lo stato delle ruote
motrici.
Ogni due anni è consigliabile una revisione con sostituzione dell'olio.
JP17
J4
J1
J5 NON TOCCARE IL PONTICELLO ! - SE VIENE RIMOSSO
L'OPERATORE NON FUNZIONA!
SW T2
J6 SW RADIO NON TOCCARE IL PONTICELLO ! - SE VIENE RIMOSSO
L'OPERATORE NON FUNZIONA! (solo per modelli CRX)
J7 PROBE Morsettiera per il collegamento alla sonda riscaldatore
incorporata nel motoriduttore KING ICE tramite connettore A.
J8 RADIO Modulo radio incorporato (modello CRX), o connettore per radio
ricevitore RIB ad innesto con alimentazione a 24 Vdc.
JP17 Selezione funzionamento con 1 o 2 motori
S3 PROG Pulsante per la programmazione
TR1 TORQUE Regolatore elettronico della forza
TR2 LOW SPEED Regolatore elettronico della velocità lenta in accostamento con
DIP 7 ON
T2 cod. AC07086
T2 CRX cod. AC07085
