RIB SLIDER radar ACG9460 Bedienungsanleitung
RIB SLIDER radar ACG9460 Bedienungsanleitung

RIB SLIDER radar ACG9460 Bedienungsanleitung

Öffnungs- & absicherungssensor für automatikschiebetüren

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

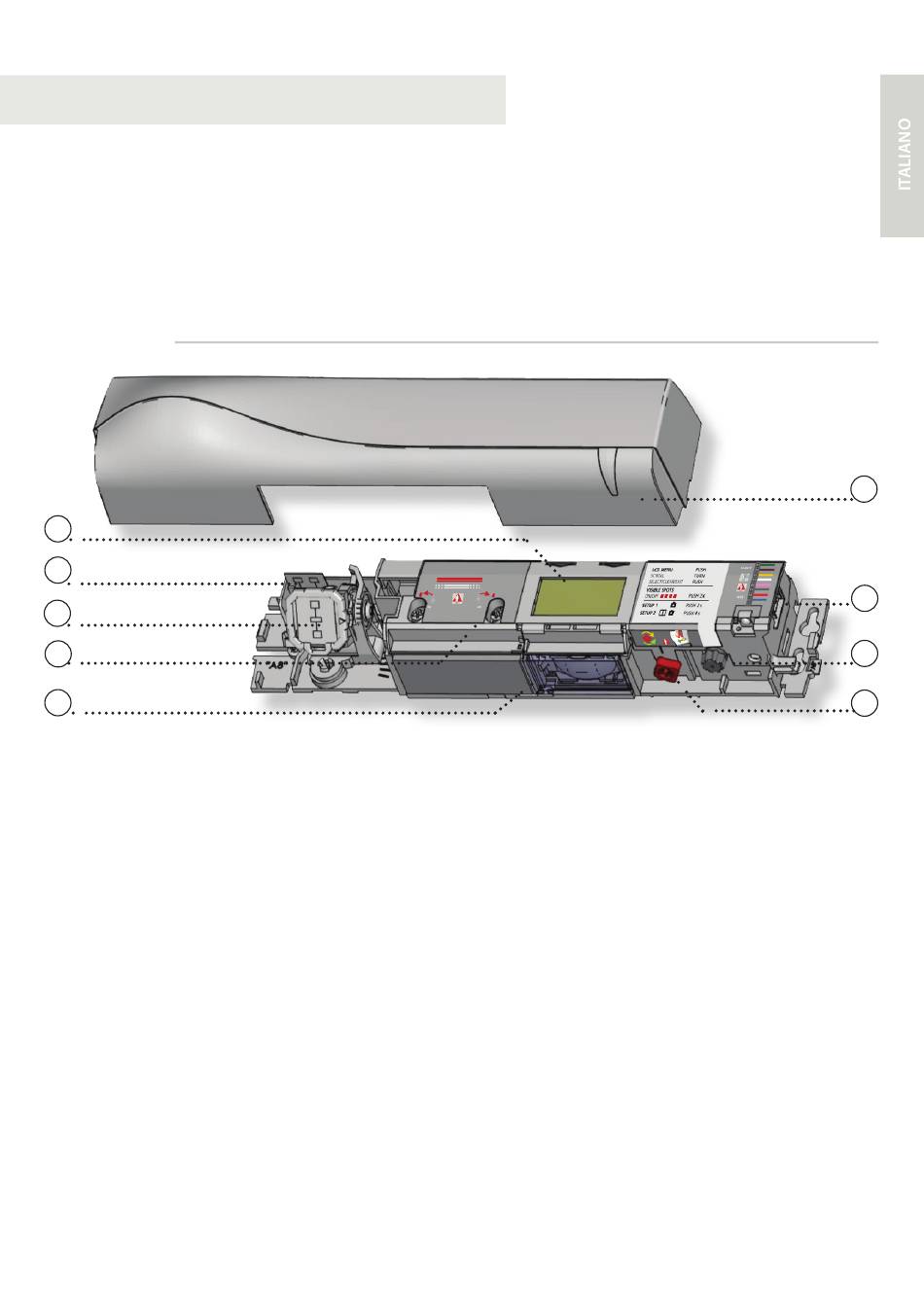

DESCRIZIONE
1
2
3
4
5
1.
LCD
2.
antenna radar (campo stretto)
3.
antenna radar (campo largo)
4.
tendina ad infrarossi con regolazione della larghezza
5.
lenti ad infrarossi
SLIDER radar
Rilevatore per l'apertura e la sicurezza
delle porte automatiche scorrevoli
(in conformità alla EN16005 e alla DIN18650)
6.
cover
7.
connettore principale
8.
rotellina di regolazione principale
9.
rotellina di regolazione delle tende IRA
ACG9460
6
7
8
9

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RIB SLIDER radar ACG9460

  • Seite 25 SLIDER radar ACG9460 Öffnungs- & Absicherungssensor für Automatikschiebetüren (gemäß EN 16005 und DIN 18650) BESCHREIBUNG Abdeckhaube Radarantenne (schmales Feld) Hauptstecker Radarantenne (breites Feld) Einstellknopf Breite-Einstellung des AIR-Vorhangs Knopf für die Winkeleinstellung des AIR- AIR-Linsen Vorhangs...
  • Seite 26: Benutzung Des Lcd-Menüs

    BENUTZUNG DES LCD-MENÜS ANZEIGE WÄHREND NORMALFUNKTION Um den Kontrast einzustellen, den Öffnungsimpuls Absicherung Negativ Bildanzeige = aktiver Ausgang grauen Druckknopf gleichzeitig drücken und drehen. Nur während Normalfunktion WERKSEINSTELLUNG GEGENÜBER GESPEICHERTEM WERT abgebildeter Wert = Werkseinstellung abgebildeter Wert = gespeicherter Wert MENÜ-NAVIGATION Gewünschte Sprache wählen um Passwort eingeben...
  • Seite 27: Montage & Verkabelung

    EINBAUANLEITUNG MONTAGE & VERKABELUNG GRÜN 12-24 V STROMVERSORGUNG BRAUN AC-DC GELB ÖFFNUNGS- WEISS EINGANG ROSA ABSICHERUNGS- GRAU EINGANG TEST- BLAU AUSGANG * Zustand des Ausgangs wenn Sensor betriebsbereit ist ** Gemäß EN 16005 und DIN 18650 ist der Anschluss am Testausgang der Türsteuerung erforderlich.
  • Seite 28: Infrarot Absicherungsfeld

    INFRAROT ABSICHERUNGSFELD TÜR ZUR TÜR HIN max. 9 cm** VON TÜR WEG ODER Sichtbare Spots* aktivieren um Position Falls notwendig, den Neigungswinkel des der AIR-Vorhänge zu überprüfen. AIR-Vorhangs anpassen (von -7° bis 4°, 0° ab Werk). * Sichtbarkeit hängt von Umgebungsbedingungen ab. Falls die Spots nicht sichtbar sein sollten, können Sie den Spotfinder zur Lokalisation der Vorhänge benutzen. ** Der Abstand zwischen dem inneren Vorhang des Innensensors und dem inneren Vorhang des Außensensors muss immer kleiner als 20 cm sein.
  • Seite 29: Übersicht Der Einstellungen

    ÜBERSICHT DER EINSTELLUNGEN Zurück Weiter Werkseinstellungen für Immunitäten, AIR Anzahl und Umleitung Einkaufs- Standard Schw. Erhöhte Immunitätsfilter, 1 Vorhang VOREINSTELLUNGEN straße Umgeb. Erhöhte Immunitätsfilter, Umleitung = Bewegung und Anwesenheit RAD: GRÖSSE klein > > > > > > > groß <...
  • Seite 30: Störungsbehebung

    STÖRUNGSBEHEBUNG Die ORANGE LED Der Sensor meldet einen Sensor austauschen. blinkt 1 x. internen Fehler. Stromversorgung überprüfen (LCD: Diagnosemenü) Die ORANGE LED Die Stromversorgung ist zu blinkt 2 x. Verkabelung überprüfen. niedrig oder zu hoch. Die ORANGE LED Den Winkel der AIR-Vorhänge verringern. Der Sensor empfängt zu blinkt 4 x.
  • Seite 31: Led-Anzeige

    LED-ANZEIGE Bewegungs- Anwesenheits- erfassung erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht abdecken. Vermeiden Sie stark Nähe zu Neonlampen befestigen um reflektierende Objekte im oder sich bewegenden IR-Erfassungsbereich extreme Vibrationen zu Objekten vermeiden.
  • Seite 32: Technische Daten

    TECHNISCHE DATEN (Das Gerät darf nur unter Sicherheitskleinspannungen (SELV) mit Stromversorgung: 12 V - 24 V AC +/-10% ; 12 V - 30 V DC +/-10% sicherer elektrischer Trennung betrieben werden) Leistungsaufnahme: < 2,5 W Installationshöhe: 2 m bis 3,5 m (örtliche Bestimmungen können die zulässige Montagehöhe beinflussen) Temperaturbereich: -25°C bis +55°C;...
