intern temperatur över 90°C. När temperaturen
återigen än normal återinkopplas regulatorn
automatiskt.
TEKNISKA DATA
Ingångar
Matningsspänning. . . . . . . . . . . . . . . .50-60Hz,
230/400VAC ±10%
Spänningssignal . . . . . . . . . . . . . . . . .0-10VDC
Spänningssignal . . . . . . . . . . . . . . . . .2-10VDC
Impedans (spänningssignal) . . . . . . . .10K ohm
Strömsignal . . . . . . . . . . . . . . . . . . . . .0-20 mA
Strömsignal . . . . . . . . . . . . . . . . . . . . .4-20 mA
Spänningsfall (strömsignal)
. . . . . . .1V (20 mA)
Utgångar
Typ EFS-9252 . . . . . . . . . . . . . . . . .3x25a RMS
- säkring max. 1800A
2
S . . . . . . . . . . . . . . . .25A
Typ EFS-9253 . . . . . . . . . . . . . . . . .3x25a RMS
- Säkring max. 450A
2
S 25A
Typ EFS-9402 . . . . . . . . . . . . . . . . .3x40a RMS
- Säkring max. 1800A
2
S 40A
Typ EFS-9632 . . . . . . . . . . . . . . . . .3x63a RMS
- Säkring max. 6300A
2
S 63A
Andra data
Utgångsspänning . . . .pulserande AC-spänning
Effektswitch . . . . . . . . . . . . . . . . .Tyristor 1200V
Skydd mot
transienter . . . . . . . . . . . . . . . .inbyggd varistor
Filter Inbyggt filter . . . . . . . . .150K hz - 30M hz
Temperatursäkring . . . . . . . . . . . . . . . . . . .90°C
Temperaturbegränsningsområde
(begränsar pulsbredden på
utgångsspänningen)
Periodtid (extern regulator) . . . . . . . . .1-40 Sek.
Matningsutgång . . .+14V 25mA för matning av
externa enheter (EFRP)
Reläutgång . . . . . . . . . . . . .potentialfri slutande
kontakt för stegkoppling
Inbyggd
P-regulator . . . . . . .Proportionell regulator med
ställbart P-band 1-6 °C
och fast periodtid 20 s
Inbyggd
PI-regulator
PI-regulator med
ställbart P-band 1-6 °C och
fast I-tid 8 minuter samt
fast periodtid 20 sekunder.
Temperaturområde
Givaringång . . . . . . . . . .NTC-givare (ETF-x99x)
Belastningsform . . . . . . . .stjärna/delta, resistiv
Min. Effektbelastning . . . . . . . . . . . . . . . .400W
Effektförbrukning . . . . . . . . . . . . . . . . . . . . .5VA
Cos (FI) . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,98
Värmeavgivning
EFS-9xx2 . . . . . . . . . . . . . . . .ca. 2W/A
EFS-9xx3 . . . . . . . . . . . . . . . .ca. 3W/A
Isolationsspänning . . . . . . . . . . . . .2500V RMS
Omgivningstemperatur . . . . . . . . . . .-10/+40˚C
Kapsling . . . . . . . . . . . . . . . . . . . . . . . . . . .IP20
MONTERING OCH ANSLUTNING
EFS-serien monteras på vägg eller i elskåp.
Om EFS monteras på DIN-skena används
beslag EFSA-5.
Det är dessutom möjligt vid användning av
beslag EFSA-1 att montera EFS med
kylflänsarna inne i ventilationskanalen.
Effektregulatorn ska ventileras tillräckligt.
Maximal omgivningstemperatur vid maximal
effektbelastning 40 grader C.
EFFEKTBELASTNING
Det krävs en minimibelastning mellan faserna
på 400W. Vid större effektbelastning än 3x63a
för typ EFS-9632 kan flera EFS parallellkopplas
på ingångssidan (inte på utgången). Som
alternativ kan man kombinera med en ETT-6
stegkopplare.
6
STYRSIGNAL
Styrkabel från extern regulator kan förlängas
upp till 50m med separat kabel. Undvik att
kabeln läggs parallellt med andra kablar som
kan inducera störningar på styrsignalen, och
därmed förstöra effektregulatorns funktion.
Det är inte nödvändigt med skärmad kabel till
effektregulatorn, men det förbättrar dock
väsentligt effektregulatorns immunitet mot
störningar, när den används i industrimiljö.
Skärmen ansluts till plint 13 (GND).
MONTERING AV EFFEKTREGULATORN
A. Effektregulatorn monteras enligt följande
beskrivning.
B. Kablar ansluts enligt anslutningsdiagram fig.
1-8.

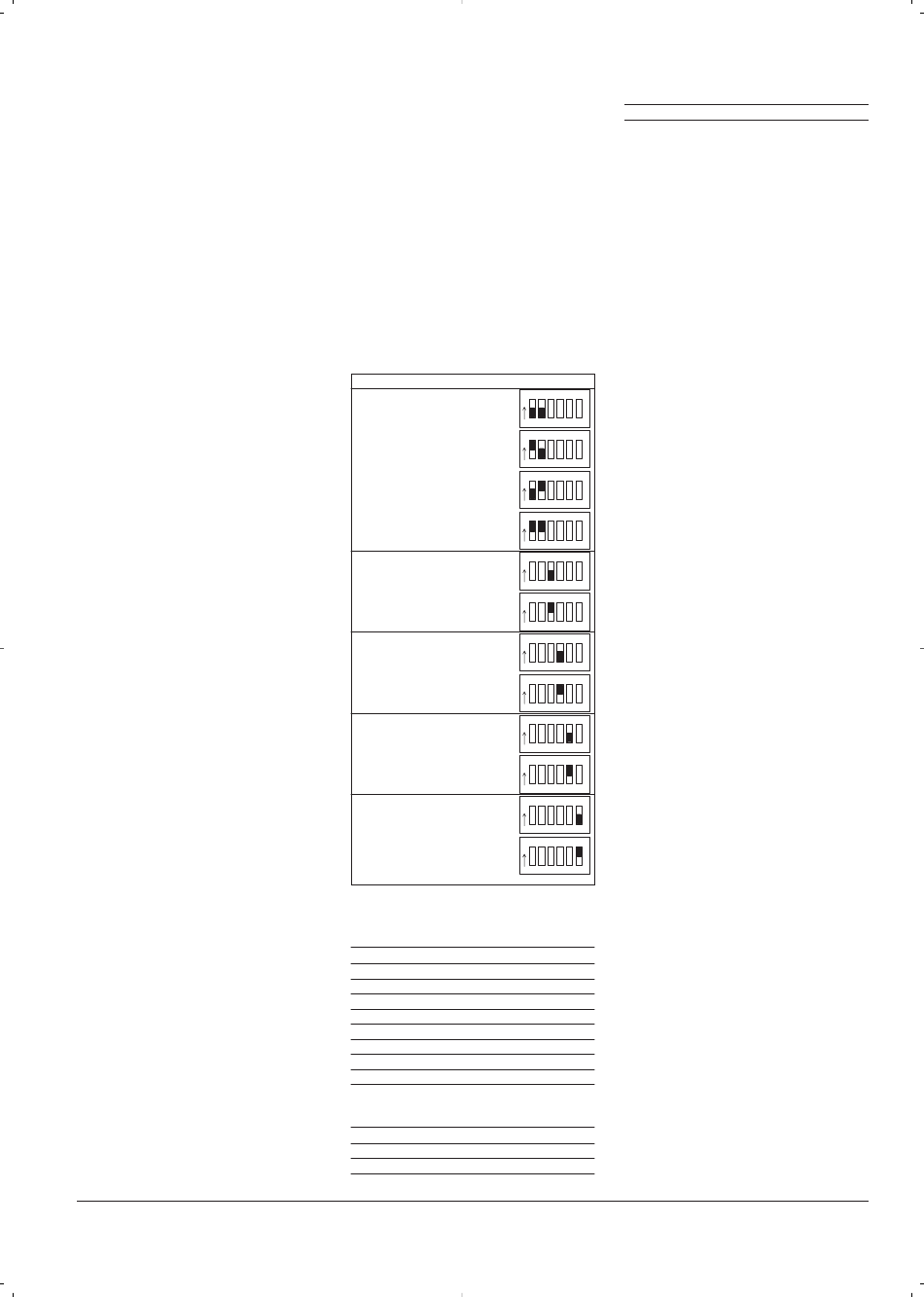

C. Ställ in DIP-switch (se avsnitt DIP-switch)
- se inställning av ingångsfunktion.
D. Och anslut matningsspänning.
Funktioner
Input
Dip1, Dip2: 0-10V
(PWM)
80-85°C
Regulator Dip3:
Regulator Dip4:
Trin
Dip5:
0-40°C
Setpunkt
Dip6:
ANSLUTNINGAR
Starkström (Power)
Plint
Anslutning
(PE)
Jord (PE)
1
(L1)
Fas 1 ingång
3
(L2)
Fas 2 Ingång
5
(L3)
Fas 3 Ingång
2
(T1)
Belastning 1
4
(T2)
Belastning 2
6
(T3)
Belastning 3
7
Kontaktor
8
Kontaktor
Svagström (styrsignal)
Plint
Funktion
9
Strömingång (I in)
10
Spänningsingång (V in1)
11
Temperaturgivaringång (givare)
12
13
KORTSLUTNINGSSÄKRING
Vid installation av EFS i anläggningar där det
kan ske kortslutningar rekommenderas att EFS
syddas med säkringar av modellen "Ultra fast"
som är speciellt framtagna för Solid State reläer
och andra halvledarkonstruktioner.
Märkströmmen på säkringen ska anpassas till
effektregulatorns ström.
ÖVERTEMPERATURSÄKRING
I t.ex. ventilationsanläggningar med elvärme
ansluts en säkerhetstermostat som via en
kontaktor urkopplar hela anläggningen om
inställd maxtemperatur överskrids.
Styringången på EFS får inte användas som
säkerhetsfunktion.
Genom att ansluta en extern NTC-givare (typ
DIP-switche
ETFx99x) och ställa EFS på "internt börvärde"
O
1 2 3 4 5 6
(DIP 6) och "intern regulator" (DIP 4) får man en
N
komplett effektregulator. Den önskade
temperaturen ställs in på potentiometern P1 (0-
O
1 2 3 4 5 6
40°C) och P-bandet ställs in på P2 (1-6°C).
N
Periodtiden är fast: 20 sek. P-regleringen väljs
2-10V
med DIP 3.
O
1 2 3 4 5 6
N
Intern PI-regulator
0-20 mA
Genom att ställa DIP 3 på "PI-regulator"
kommer EFS att fungera på samma sätt som
O
1 2 3 4 5 6
N
med intern P-regulator, men med en PI-
4-20 mA
regulator. I-tiden är fast inställd på 8 minuter.
1 2 3 4 5 6
O
N
EXTERN REGULATOR
PI
Genom att ställa in EFS på funktionen "extern
regulator" (DIP 4) kan man använda en extern
O
1 2 3 4 5 6
standardregulator. Periodtiden ställs in på
N
P
potentiometern P2: 1-40 sek
O
1 2 3 4 5 6
VAD SÄGER LYSDIODERNA
N
Extern
MAIN LED1 (grön) Indikerar att matnings-
O
1 2 3 4 5 6
N
OUT LED2 (grön) Indikerar att det är
Intern
1 2 3 4 5 6
O
N
LIMIT LED3 (gul)
Lin
O
1 2 3 4 5 6
N
STEP LED4 (grön) Lyser när stegreläet är
Trin
O
1 2 3 4 5 6
FIGURER
N
Ekstern
Figur 1. Anslutning av värmebelastning
O
1 2 3 4 5 6
N
Intern
Figur 2. Anslutning av värmebelastning
Figur 3. Anslutning av värmebelastning
Figur 4. Effektfördubbling med inbyggt relä.
Figur 5. Anslutning av extern 0-10V regulator.
Figur 6. Anslutning av extern 4-20mA regulator.
Figur 7. Anslutning av givare för intern regulator.
Figur 8. Anslutning av extern regulator typ
Figur 9. Anslutning av extern regulator typ
Fig. 10. Insugningstemperatur
Fig. 11. Insugningstemperatur, fjärrinställning av
Fig. 12. Effektdubbling.
Fig. 13. Effektdubbling, stegrelä
Fig. 14. Rumstemperatur.
Fig. 15. Rumstemperatur, börvärdesförskjutning
Fig. 16. Rumstemperatur, fjärrinställning av
Fig. 17. Rumstemperatur, extern regulator.
Matningsspänning till
värmeregulator EFRP (V out)
Jord – GND
spänning är ansluten.
spänning på belastningen.
Fast sken: begränsnings-
funktion är aktiv.
Blink: betyder givaravbrott.
aktivt.
(trekant/delta-koppling – symmetrisk
belastning).
(stjärnkoppling – symmetrisk
belastning).
(stjärnkoppling – osymmetrisk
belastning).
EFRP-31.
EFRP-91.
börvärde.
± 5 °C.
börvärde.
