MONTERING AF CONTROLLER
A. Controller monteres ifølge beskrivelse.
B Kabler tilsluttes ifølge tilslutningsdiagram,
fig. 1-8.
C. Indstil DIP-switche (se afsnit DIP-
switche)
- se indstilling af input-funktion.
D. og tilslut forsyningsspænding.

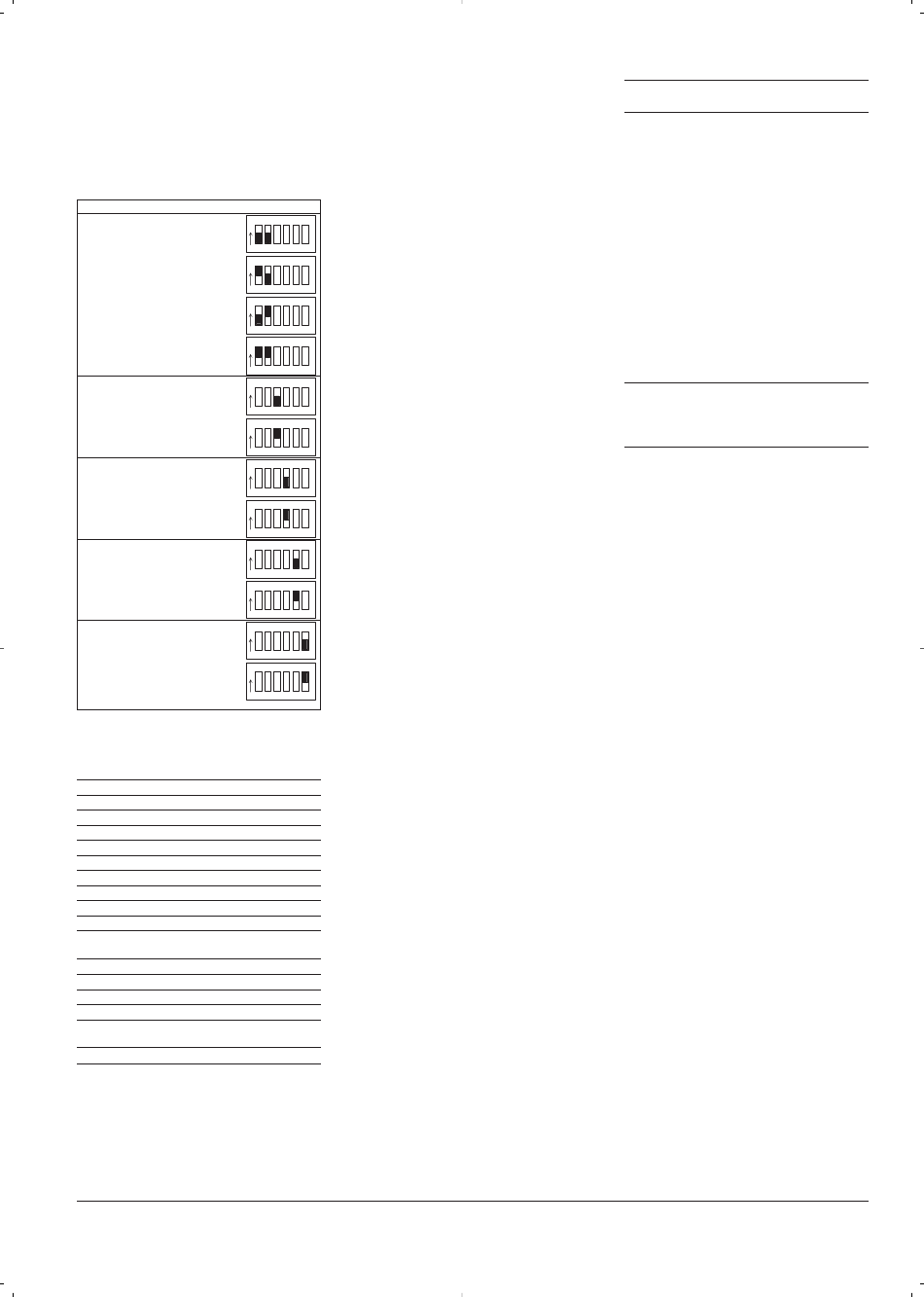

Funktioner DIP-switche
O
N
Input Dip1, Dip2: 0-10V
O
N
2-10V
O
N
0-20 mA
O
N
4-20 mA
O
N
Regulator Dip3: PI
O
N
P
O
N
Regulator Dip4: Ekstern
O
N
Intern
O
N
Trin Dip5: Lin
O
N
Trin
O
N
Setpunkt Dip6: Ekstern
O
N
Intern
TILSLUTNINGER
Stærkstrøm (Power)
Klemme Tilslutning
(PE) Jord (PE)
1 (L1) Fase 1 indgang
3 (L2) Fase 2 indgang
5 (L3) Fase 3 indgang
2 (T1) Belastning 1
4 (T2) Belastning 2
6 (T3) Belastning 3
7 Kontaktor
8 Kontaktor
Svagstrøm (styresignal)
Klemme Funktion
9 Strømindgang (I in)
10 Spændingsindgang (V in 1)
11 Temperatur sensor indgang (sensor)
12 Forsyningsspænding til
varmeregulator EFRP (V out)
13 Stel - GND
KORTSLUTNINGSSIKRING
Ved installation af EFS i anlæg, hvor der kan ske
en kortslutning, anbefales det, at EFS beskyttes
med en sikringstype (Ultra fast), specielt
beregnet til Solid State Relays og halvledere
konstruktioner. Der vælges en sikring med en
mærke strøm der passer til effektregulatorens
strøm.
2
OVERTEMPERATURSIKRING
I f.eks. ventilationsanlæg med elvarmeflader
forsynes anlægges med en sikkerheds-
termostat, der via kontaktor udkobler hele
anlægget, hvis indstillet værdi overskrides.
Styreindgangen på EFS må aldrig bruges som
sikkerhedsfunktion.
INTERN P-REGULATOR
1 2 3 4 5 6
Ved at tilslutte ekstern NTC føler (type ETF-
x99x) og indstille EFS på "intern setpunkt" (DIP
6) og intern "regulator" (DIP 4) fås en komplet
1 2 3 4 5 6
effektregulering. Den ønskede temperatur (P1)
kan indstilles 0-40˚C, og P-bånd (P2) kan
indstilles på 1-6˚C (periodetid fast 20 sek).
1 2 3 4 5 6
P-regulering vælges med DIP 3.
Intern PI-Controller
1 2 3 4 5 6
Ved at sætte DIP 3 til "PI-regulator" vil EFS
fungere på samme måde som ved intern
P-regulator, men med en PI-regulator. I-tiden er
1 2 3 4 5 6
fast 8 minutter.
EKSTERN REGULATOR
Ved at indstille EFS på "ekstern regulator"
1 2 3 4 5 6
funktion (DIP 4) kan ekstern standard regulator
anvendes.
Periodetid kan indstilles 1-40 sek (P2).
1 2 3 4 5 6
HVAD FORTÆLLER LYSDIODEN?
MAIN LED1 (grøn) Indikerer at forsynings -
1 2 3 4 5 6
OUT LED2 (grøn) Indikerer at der er
1 2 3 4 5 6
LIMIT LED3 (gul)
1 2 3 4 5 6
STEP LED4 (grøn): Lyser når trinrelæ er aktiv.
FIGURER
1 2 3 4 5 6
Fig. 1. Tilslutning af varmelegeme (trekant
forbindelse - symmetrisk belastning)
Fig. 2. Tilslutning af varmelegeme (stjerne-
forbindelse - symmetrisk belastning).
1 2 3 4 5 6
Fig. 3. Tilslutning af varmelegeme (stjerne-
forbindelse - usymmetrisk belastning).
Fig. 4. Effektfordobling med indbygget relæ.
Fig. 5. Tilslutning af ekstern 0-10V DC
regulator.
Fig. 6. Tilslutning af ekstern 4-20 mA regulator.
Fig. 7. Tilslutning af føler for intern regulator.
Fig. 8. Tilslutning af ekstern regulator type
EFRP-31.
Fig. 9. Tilslutning af ekstern regulator type
EFRP-91.
Fig. 10. Indblæsningstemperatur.
Fig. 11. Indblæsningstemperatur, fjernindstilling
af sætpunkt.
Fig. 12. Effektfordobling
Fig. 13. Effektfordobling, step relæ.
Fig. 14. Rumtemperatur.
Fig. 15. Rumtemperatur, sætpunkt forskydning
±5°C.
Fig. 16. Rumtemperaur, fjernindstilling af
sætpunkt.
Fig. 17. Rumtemperatur, ekstern regulator.
Fig. 18. Rumtemperatur, ekstern regulator,
fjernindstilling.
OJ Electronics A/S
Stenager 13B · DK-6400 Sønderborg
Tel. +45 73 12 13 14 · Fax +45 73 12 13 13
www.oj.dk · oj@oj.dk
EFS anvendes, når det ønskes en nøyaktig og
elektrisk støyfri regulering av større el.varme
effekter; f.eks. varmeflater i ventilasjons- og
industrianlegg. Kan også anvendes til regulering
av gulv- og takvarme samt radiator m.m.
EFS kan monteres, slik at kjøleprofilene er
innebygd i kanalen/aggregatet.
Periodetiden kan innstilles mellom 1-40 sek.,
hvilket gjør at EFS eksempelvis også kan
anvendes til styring av infrarøde varmelegemer.
EFS finnes i 2 varianter: EFS-9xx2 (2 thyristorer)
for installasjoner med symmetrisk belastning
samt EFS-9xx3 (3 thyristorer) for usymmetrisk
belastning.
PRODUKTPROGRAM
Type
EFS-9252 Effektkontroller 25A, 3x230V / 3x400V
EFS-9402 Effektkontroller 40A, 3x230V / 3x400V
EFS-9632 Effektkontroller 63A, 3x230V / 3x400V
EFS-9253 Effektkontroller 25A, 3x230V / 3x400V
FUNKSJON
EFS er en elektronisk tidsproporsjonal
effektkontroller med 2 eller 3 kraftige thyristor-
spænding er tilsluttet. utganger med nullgjennomgangstrigging for 3-
fase spenning.
spænding på belastning.
Konstant lys betyder limit er EFS omsetter et signal til et puls-/pauseforhold
aktiv. mellom inn- og utkoblet effekt. Når
Blink betyder følerbrud. styresignalet, f.eks. er 5V, vil effekten være
innkoblet i 50% av periodetiden, som er innstilt.
Andre typer styresignaler kan anvendes.
Effekten inn-og utkobles i sinuskurvens
nullpunkt for å sikre mot elektrisk støy i radio og
TV.
EFS har en innebygd P- og PI-regulator og
utgjør dermed en kompakt effektregulator for
regulering av tilluftstemperatur i
ventilasjonsanlegg (fig. 10-18) eller
temperaturregulering av gulvvarmeanlegg. EFS
har en innebygd signalkonverter og kan
tilkobles ekstern regulator med spennings- eller
strømutgang.
EFS har et innebygd relé, som gir mulighet for å
fordoble effekten ved anvendelse av to like
store varmeelementer (fig. 12-13).
CE MERKING
OJ Elektronik A/S erklærer under ansvar, at
dette produkt oppfyller Rådets Direktiv 89/336
og etterfølgende endringer om elektromagnetisk
kompatibilitet samt Rådets Direktiv 73/23 og
etterfølgende endringer om elektrisk materiell
bestemt til anvendelse innen for visse
spenningsgrenser.
Anvendte standarder
EN 60 947-4-3.
Produktet må kun tas i bruk, når hele
installasjonen oppfyller gjeldende direktivkrav.
Når produktet er installeres i henhold til denne
veiledning og gjeldende installasjonsforskrifter,
er den omfattet av fabrikksgaranti.
Hvis produktet har vært utsatt for fysisk overlast
eller beskadigelse, f.eks. under transport, skal
produktet kontrolleres av kvalifiser personale før
produktet tilsluttes forsyningsnettet.
SIKKERHETSFUNKSJONER
Galvanisk skille mellom effektdel og styresignal.
