mechaniczne np. podczas transportu musi
zostać powt o ´ rnie sprawdzony przez Osobę z
uprawnieniami przed powt o ´ rnym podłączeniem
zasilania.
FUNKCJA BEZPIECZEN ´ STWA
Galwaniczna separacja pomiędzy obwodem
sterującym a wykonawczym.
Termostat ograniczający : EFS ma
wbudowany termostat ograniczający, kto ´rego
zadaniem jest odpowiednie zmniejszanie mocy
wyjściowej w przypadku zbyt wysokiej
temperatury wewnątrz regulatora. Termostat
zmniejsza odpowiednio czas przepływu prądu.
Regulacja odbywa się ale ze zmniejszoną mocą.
Tryb aktywny w zakresie 80-85˚C.
Bezpiecznik termiczny: EFS ma wbudowany
bezpiecznik termiczny, kto ´ry zeruje sygna-
sterujący gdy zostanie przekroczona temp.
90˚C. Po osiągnięciu właściwej temperatury
sygnał sterujący jest włączany automatycznie.
TECHNICZNE DANE
WEJŚCIA
Napięcie zasilania . . . . . . . . . . . . . . . .50-60 Hz,
230/400V AC ±10%
Sygnał napięciowy . . . . . . . . . . . . . . .0-10V DC
Sygnał napięciowy . . . . . . . . . . . . . . .2-10V DC
Impedancja (sygnał napięciowy) . . . . .10K Ohm
Sygnał prądowy . . . . . . . . . . . . . . . . . .0-20 mA
Sygnał prądowy . . . . . . . . . . . . . . . . . .4-20 mA
Straty napięcia (sygnał prądowy) . . .1V (20 mA)
WYJŚCIA
Typ EFS-9252 . . . . . . . . . . . . . . . . .3x25A RMS
-zabezpieczenie podstawowe
max. 1800A
2
S . . . . . . . . . . . . . . . . . . . . . . . 25A
Typ EFS-9253 . . . . . . . . . . . . . . . . .3x25A RMS
- zabezpieczenie podstawowe
max. 450A
2
S . . . . . . . . . . . . . . . . . . . . . . . .25A
Typ EFS-9402 . . . . . . . . . . . . . . . .3 x 40A RMS
- zabezpieczenie podstawowe
max.1800A
2
S . . . . . . . . . . . . . . . . . . . . . . . .40A
Typ EFS-9632 . . . . . . . . . . . . . . . .3 x 63A RMS
- zabezpieczenie podstawowe
max. 6300 A
2
S . . . . . . . . . . . . . . . . . . . . . . .63A
Inna dane:
Napięcie wyjściowe . . . . .Pulsujące AC (PWM)
Przełączanie
wyjścia
. . . . . . . . . . . . . . . . . . Tyrystory 1200V
Zabezpieczenie
przed przepięciem . . . . . .wbudowany warystor
Filtr
. . .Wbudowany filtr 150K Hz - 30M Hz
Bezpiecznik termiczny . . . . . . . . . . . . . . . .90˚C
Ogranicznik temperaturowy . . . . . . . .80˚C-85˚C
(ogranicza czas załączania w każdym takcie)
Wyjście zasilające . . . . . . . . . . . . . .+14V/25mA
do zasilania np. EFRP
Wyjście
przekaźnikowe . .bezpotencjałowy zestyk SPST
Wbudowany kontroler typu P:
Proporcjonalny kontroler z regulowanym
pasmem P 1-6°C, oraz stałym okresem 20
sek.
Wbudowany kontroler typu PI:
Kontroler typu PI z regulowanym pasmem P
1-6ºC, stałym czasem I – 8 min., i stałym
okresem 20 sek.
Zakres temperatury . . . . . . . . . . . . . . 0-40 st. C
Czujnik . . . . . . . . . . . . . . . . . . .NTC (ETF-x99x)
Obciążenie: . . .rezystancyjne, gwiazda / tro ´jkąt
Min. obciążenie . . . . . . . . . . . . . . . . . . . . 400W
Pobo ´r mocy . . . . . . . . . . . . . . . . . . . . . . . . 5VA
Cos (PHI) . . . . . . . . . . . . . . . . . . . . . . . . . . .0,98
Wydajność cieplna: EFS-9xx2 . . . . . .ok. 2W/A
EFS-9xx3 . . . . . .ok. 3W/A
Napięcie izolacji . . . . . . . . . . . . . . .2500V RMS
Temp. otoczenia . . . . . . . . . . . . . . . . -10/+40˚C
Stopien ´ ochrony . . . . . . . . . . . . . . . . . . . . .IP 20
Montaż i podłączenie
Regulator EFS montowany jest na ścianie lub
płycie montażowej. Jeżeli istnieje potrzeba
montażu na szynie DIN należy użyć uchwyt
EFSA-5.
Ponadto możliwe jest zainstalowanie EFS z
radiatorem umieszczonym w kanale
wentylacyjnym.
Niezbędne jest zapewnienie odpowiedniego
chłodzenia dla regulatora. Przy pracy z max
obciążeniem temperatura otoczenia nie
powinna przekraczać 40 st. C.
Obciążalność wyjścia
Niezbędne jest zapewnienie min obciążenia
między fazami na poziomie 400 W.
Aby sterować obciążeniem większym niż 3 x
63A (dla EFS-9631) możliwe jest sprzęgnięcie
wejść (nie wyjść !) kilku EFS. Jako alternatywę
można zastosować regulator krokowy ETT -6.
Sygnał sterujący
Kable sygnałowe z zewnętrznego regulatora
mogą mieć długość do 50 m i powinny być
prowadzone odrębnymi trasami. Należy unikać
prowadzenia tych kabli wspo ´lnie z innymi
przewodami. Skoki napięcia mogą powodować
przerwy w działaniu regulatora EFS. Nie jest
niezbędne ekranowanie kabli sygnałowych,
jakkolwiek poprawia to odporność regulatora na
zakło ´cenia zewnętrzne (zwłaszcza w warunkach
przemysłowych). Ekran przewodu należy
podłączyć do zacisku 13 (GND).
Montaż regulatora
A. Zamocuj regulator zgodnie z opisem.
B. Podłącz przewody zgodnie ze schematem
połączen ´ (rys. 1-8).

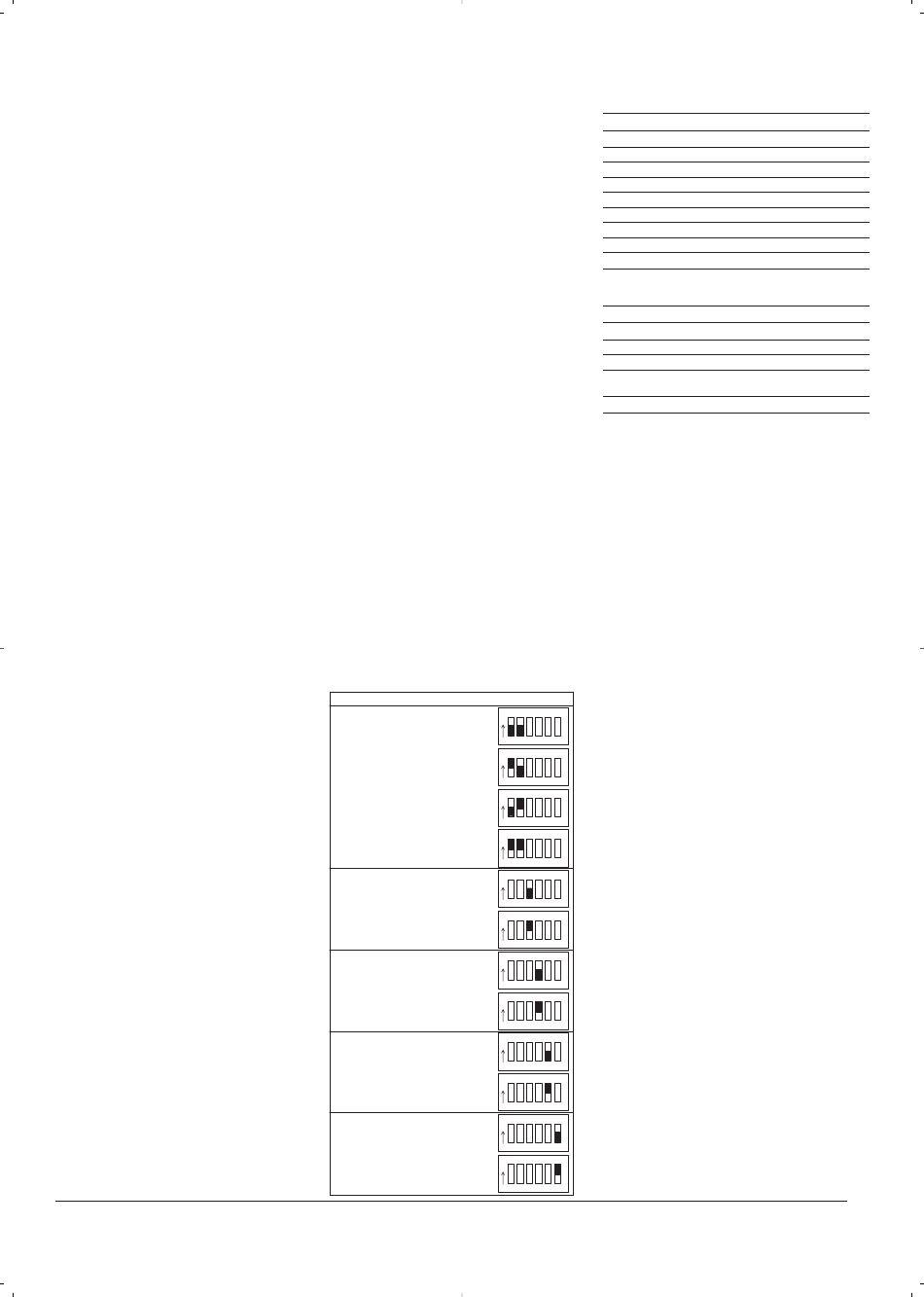

C. Ustaw przełączniki DIP (patrz odpowiedni
rozdział)
- patrz ustawienia funkcji wejścia.
Funkcja
Przełącznik DIP
Wejście
Dip1,
O
N
Dip2:
0-10V
O
N
2-10V
O
N
0-20 mA
O
N
4-20 mA
O
N
Regulator
Dip3:
PI
O
N
P
O
N
Dip4:
Regulator
Zewnętrzny
O
N
Wewnętrzny
O
N
Przekaźnik Dip5:
Lin
O
N
Trin
Sygnał
O
N
sterujący
Dip6:
Zewnętrzny
O
N
Wewnętrzny
Podłączenie regulatora
Obwody silnoprądowe
Zacisk
Połączenie
(PE)
Uziemienie (PE)
1
(L1)
Zasilanie Faza 1
3
(L2)
Zasilanie Faza 2
5
(L3)
Zasilanie Faza 3
2
(T1)
Obciążenie Faza 1
4
(T2)
Obciążenie Faza 2
6
(T3)
Obciążenie Faza 3
7
Stycznik
8
Stycznik
Obwody niskonapięciowe (sygnały sterujące)
Zacisk
Połączenie
9
Wejście prądowe (I in)
10
Wejście napięciowe (Vin 1)
11
Wejście zewnętrznego czujnika temperatury
12
Napiście zasilajęce dla
regulatora EFRP (V out)
13
GND
Zabezpieczenie przed zwarciami
Przy instalowaniu EFS w systemach , w kto ´rych
mogą wystąpić zwarcia, zalecane jest
zabezpieczenie regulatora EFS bezpiecznikami o
działaniu szybkim przewidzianymi do zabezpieczen ´
przekaźniko ´w elektronicznych
i elemento ´w pło ´przewodnikowych. Napięcie
bezpiecznika należy dobrać do napięcia na wyjściu
regulatora.
Zabezpieczenie przed nadmiernym wzrostem
temperatury
Przykładowo w systemach wentylacyjnych z
elektrycznym ogrzewaniem
powierzchniowym, zasilanie systemu odbywa się
poprzez termostat bezpieczen ´stwa,
kto ´ry poprzez stycznik wyłącza napięcie w
przypadku osiągnięcia nastawionej temperatury.
Nie należy używać w tym celu wejścia sterującego
regulatora EFS.
1 2 3 4 5 6
Wewnętrzny regulator proporcjonalny
Należy podłączyć czujnik NTC (typu ETF-x99x) oraz
ustawić EFS na „wewnętrzny sygnał sterujący"
1 2 3 4 5 6
(przełącznik DIP 6), oraz „wewnętrzny kontroler"
(przełącznik DIP 4).
Wymaganą temperaturę (P1) można wybrać w
1 2 3 4 5 6
zakresie 0-40ºC a pasmo P (P2) można ustawić na
1-6º C (przy stałym okresie 20 sek.). Regulacja typu
P wybiera się przełącznikiem DIP 3.
1 2 3 4 5 6
Wewnętrzny kontroler typu PI
Poprzez ustawienie przełącznika DIP 3 na „Kontroler
PI" , EFS będzie funkcjonował w taki sam sposób jak
1 2 3 4 5 6
wewnętrzny kontroler typu P , ale z kontrolą typu PI.
Czas I jest stały i wynosi 8 minut.
1 2 3 4 5 6
Regulator zewnętrzny
Poprzez ustawienie EFS na „Regulator zewnętrzny"
(za pomocą przełącznika DIP 4), można zastosować
1 2 3 4 5 6
typowy kontroler zewnętrzny. Okres czasu (P2)
można wybrać od 1-40 sek.
1 2 3 4 5 6
Wskaźniki LED
MAIN LED1 (zielona) Sygnalizuje zasilanie
OUT LED2 (zielona) Sygnalizuje podanie napięcia
1 2 3 4 5 6
LIMIT LED3 (żo ´łta)
1 2 3 4 5 6
STEP LED4 (zielona) Świeci gdy aktywny jest
1 2 3 4 5 6
1 2 3 4 5 6
na odbiornik
Światło stałe oznacza aktywną
funkcję ograniczania mocy
Światło migaj_ce oznacza
uszkodzenie czujnika
przekaźnik
11
