Bedienungsanleitung DCC 8 plus

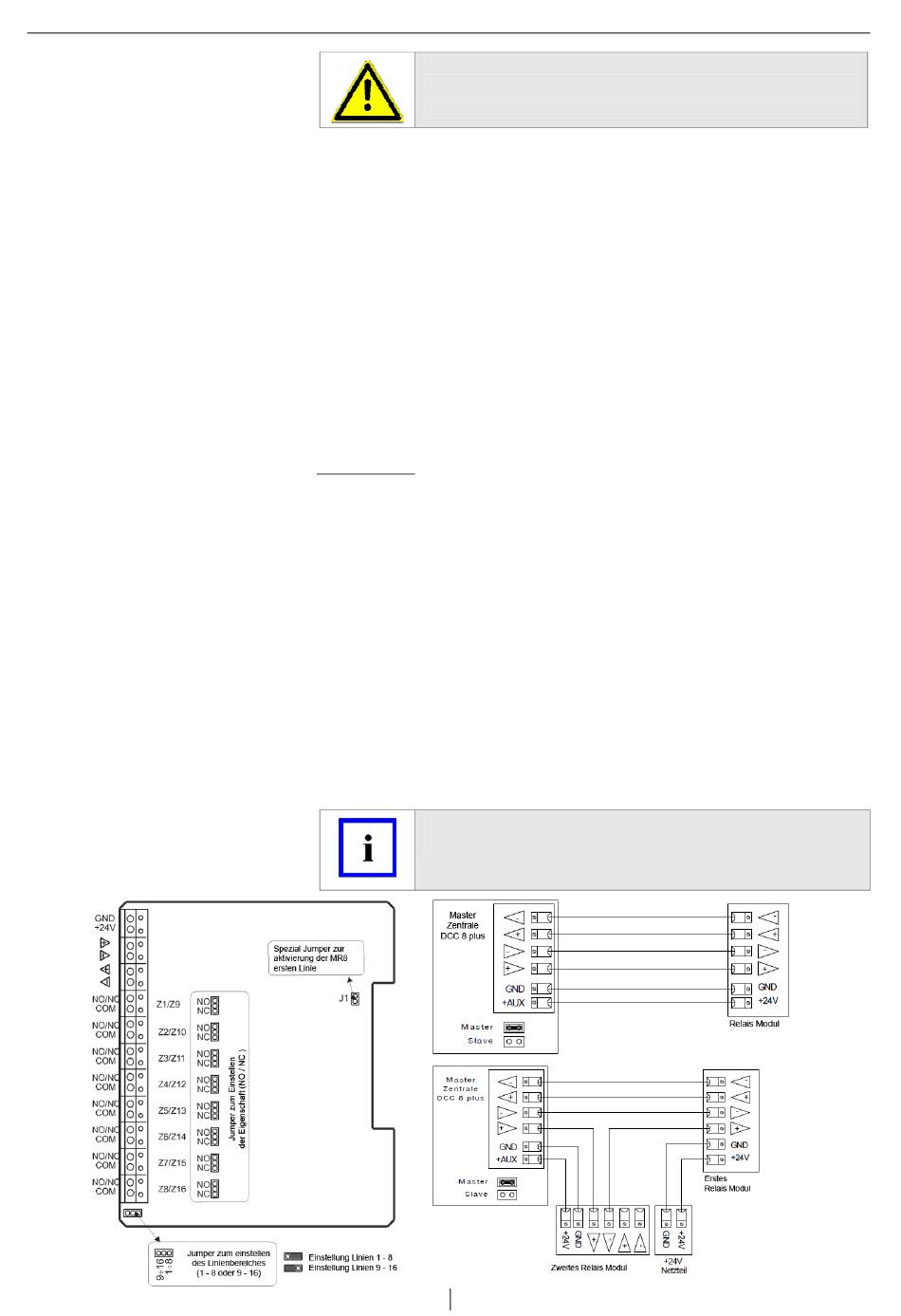

11.4 Relais Modul MR8

Das zusätzliche Relaismodul MR8 besteht aus 8 Umschalte Kontakt-Relais. Maximal zwei Relais-
Module können außerhalb an einer DCC 8 plus angeschlossen werden. Bei Gebrauch von 16 Linien
der DCC 8 plus werden zwei Relais Module benötigt.
11.4.1

Konfiguration des MR8:

Um die Linien 1 bis 8 zu Verwenden ist der Jumper „1 – 8" zu setzen, die Linien 9 bis 16 werden
durch setzten des Jumpers auf „9 -16" aktiviert. Dieser Jumper befindet sich unten links
unterhalb der Anschlussklemmen.
Die funktionsweise der einzelnen Relais (NO - Normally Open oder NC - Normally Closed) wird
durch setzten von den Jumper der jeweiligen Linie unterhalb der Abdeckung des MR8 bestimmt.
Special Jumper 1
Wird dieser Jumper gesetzt, so wird das Relais der ersten Linie erst nach dem drücken von
[ Ext. Signal. AUS ] an der DCC 8 plus bei einer Alarmmeldung aktiviert.
11.4.2

Funktionsweise des MR8:

Das MR8 wird durch eine Feueralarmmeldung der DCC 8 plus aktiviert. Je nach dem welche Linie
den Brand meldet wird das jeweilige angeschlossene Relais geschaltet.
•
Wenn ein Sound Delay an der DCC 8 plus programmiert wurde, so hat dieses ebenso Einfluss
auf die aktivierung der Relais bei einer Erstalarmmeldung
•
Die Alarmverzögerung wird nach dem drücken von [ Externe Signalgeber ] beendet, die
Relais und Signalgeber werden sofort aktiviert.
•
Eine Alarmverzögerung von nur einer Linie wird auch nur das entsprechende Relais
verzögert. Alle anderen werden standartmäßig je nach Linie aktiviert.
•
Um die Relais zurückzusetzen, muss an der DCC 8 plus ein [ Reset ] vorgenommen werden.
Version 1.0
Achtung!
Montage oder Demontage NUR im Stromlosen zustand vornehmen.
Batterie und Netzteilstromversorgung abklemmen!
Hinweis!
Das MR8 kann nur an einer DCC 8 plus „MASTER" Zentrale betrieben werden!
