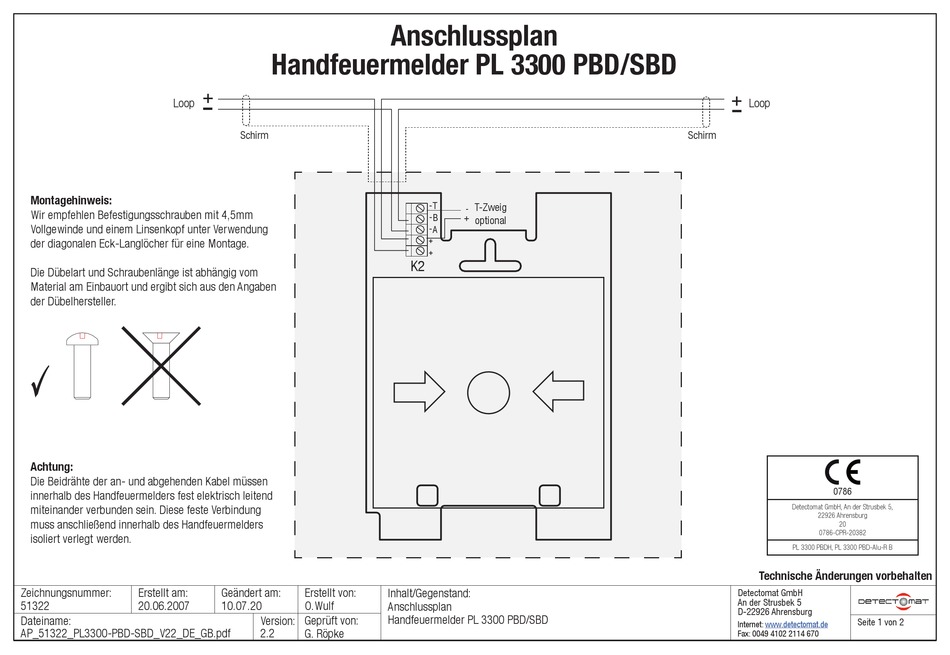

detectomat PL 3300 PBD Anschlussplan

Loop
Montagehinweis:
Wir empfehlen Befestigungsschrauben mit 4,5mm
Vollgewinde und einem Linsenkopf unter Verwendung
der diagonalen Eck-Langlöcher für eine Montage.
Die Dübelart und Schraubenlänge ist abhängig vom
Material am Einbauort und ergibt sich aus den Angaben
der Dübelhersteller.

Achtung:
Die Beidrähte der an- und abgehenden Kabel müssen
innerhalb des Handfeuermelders fest elektrisch leitend
miteinander verbunden sein. Diese feste Verbindung
muss anschließend innerhalb des Handfeuermelders
isoliert verlegt werden.
Zeichnungsnummer: Erstellt am:
51322 20.06.2007
Dateiname:
AP_51322_PL3300-PBD-SBD_V22_DE_GB.pdf
Handfeuermelder PL 3300 PBD/SBD
+
-
Schirm
Geändert am: Erstellt von:
10.07.20 O.Wulf
Version: Geprüft von:
2.2
G. Röpke
Anschlussplan
- T
T-Zweig
-
- B +
optional
-
A
+
+
K2
Inhalt/Gegenstand:
Anschlussplan
Handfeuermelder PL 3300 PBD/SBD
+
-
Loop
Schirm
0786
Detectomat GmbH, An der Strusbek 5,
22926 Ahrensburg
20
0786-CPR-20382
PL 3300 PBDH, PL 3300 PBD-Alu-R B
Technische Änderungen vorbehalten
Detectomat GmbH
An der Strusbek 5
D-22926 Ahrensburg
Seite 1 von 2
