Montage

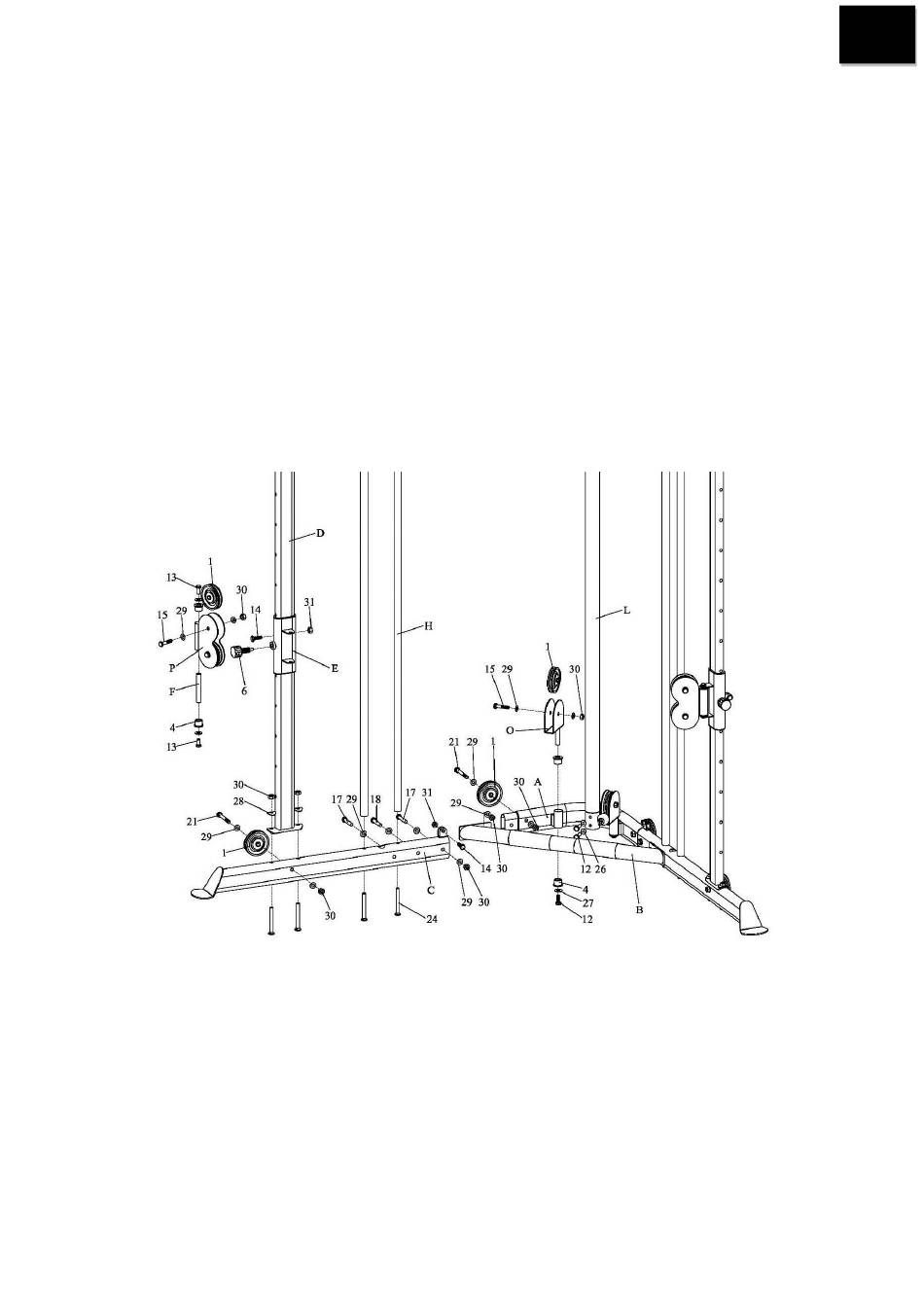

SCHRITT 1
1. Schlieβen Sie den Rahmen (C) zu dem Hauptrahmen (A) mit der Hilfe die Elemente (17), (29) und
(30) an.
2. Schlieβen Sie den Rahmen (B) zu dem Rahmen (C) mit der Hilfe die Elemente (17), (18), (29) und
(30) an.
3. Schlieβen Sie das Drehset (O) mit der Riemenscheibe (I) zu dem Hauptrahmen (A) mit der Hilfe die
Elemente (4), (12) und (27) an.
4. Schlieβen Sie den Pfosten (D) und fϋhrene Stangen (H) zu dem Rahmen (C) mit der Hilfe die
Elemente (24), (28) und (30) an.
5. Schlieβen Sie das Drehset (P) mit den Riemenscheiben (II) zu den Halter (E) mit der Hilfe die
Elemente (F), (4), (29) und (13)an, folgend stecken Sie den Halter (E) auf den Pfosten an (D), sichern
Sie den stellenes Rädchen (6).
6. Schlieβen Sie den Pfosten (L) zu dem Hauptrahmen (A) mit den Elemente (12) und (26) an.
SCHRITT 2
7. Stecken Sie die Unterlagen (5) und Gummianschlage (3) auf die fϋhrenen Stangen (H) an.
8. Stecken Sie die Gewichte (T) auf die fϋhrenen Stangen (H), in der Mitte das Gewicht an (T) legen
Sie die Stange ein (U) und sichern Sie die mit der Sicherung (8).
9. Auf die Stange (U) schlieβen Sie die Durchgängin an (V) und sichern Sie die mit Pin (W), dann
setzen Sie die Oberbelastungsplatte auf (S) auf die fϋhrenen Stangen (H), nach das Bild schlieβen Sie
auf die Stange (U) das Drehset (R) mit der Riemenscheibe (1) mit den Unterlagen (16) und (32) an.
10. Zu oberer Konstruktion (K) schlieβen Sie
Elemente (21), (29) und (30)an.
11. Die Konstruktion (G) schlieβen Sie zu den Pfosten (D) und zu den fϋhrenen Stangen (H) mit der
(G) zusammen mit groβer Riemenscheibe (1) und
