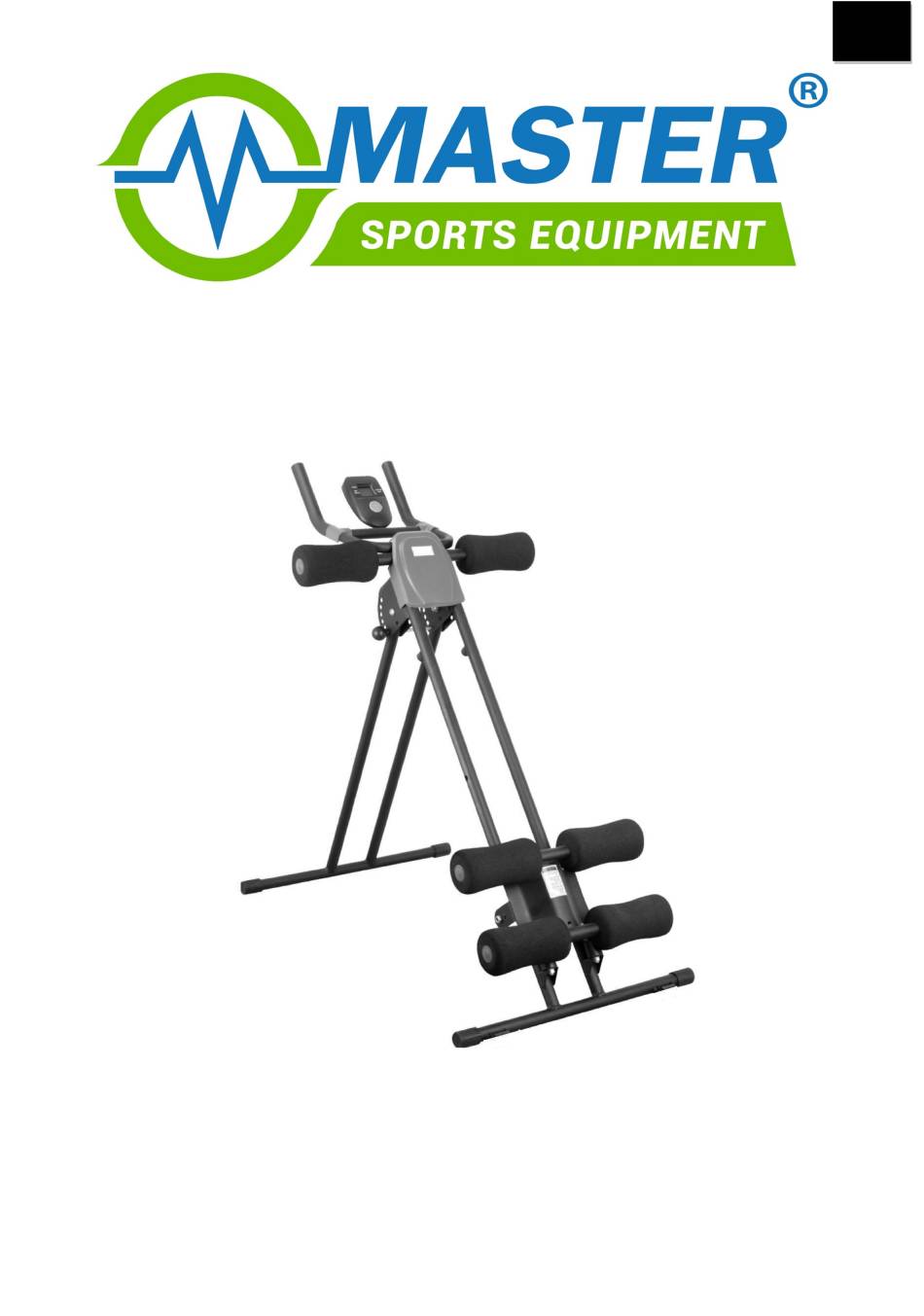

- Seite 1 MASTER SHAPER – LIFTER ® MAS4A096 Návod k použití...
- Seite 2 Důležité! Před použitím produktu si pozorně přečtěte všechny instrukce. Uchovejte tento návod pro budoucí reference. Výrobce neustále zlepšuje všechny typy modelů. Pochopte proto prosím, že se mohou vyskytnout změny u doručeného produktu, co se týče podoby, rysů a technologie. Z tohoto důvodu nemohou vzniknout žádné nároky týkající se informací, ilustrací a popisů v tomto návodě. Dotisk, kopírování...
- Seite 3 4. Před sestavením si uspořádejte šrouby a matice. Matice jsou označeny průměrem svých dutin. Pro více informací konzultujte nákres a seznam částí. #17 šroub ⌀8x12mm (4 ks) #30 plastový přední kryt (1 ks) #29 kolík (1 ks) #31 plastový kryt násady (2 ks) #32 šroub ⌀8x16mm (4 ks) #5 šroub ⌀4x16mm (1 ks) 5.
- Seite 4 Krok 2 Spojte řídítka (3) s posuvnou rámovou trubkou (1) pomocí šroubů (17) a obloukových podložek (23). Krok 3 Připojte pěnové rukojeti (6) k horní části posuvné rámové trubky (1). Připojte pěnové rukojeti (7) ke kolennímu rámu. Krok 4 Připevněte monitor (12) na řídítka (3). Poté spojte konektor A s konektorem B podle obrázku.
- Seite 5 Krok 5 Připojte plastový kryt řídítek (31) na řídítka (3). Připojte plastový přední kryt (31) a pomocí šroubu (5) upevněte. Zátěž Pozice "plank", neboli prkno, založena na tradičním pozdravu slunce v józe, je velmi prospěšná z hlediska síly, flexibility a rovnováhy, které se zároveň trénují. Pomocí toho přístroje dosáhnete ideální plankové pozice. Použijte jakýkoliv ze 4 zátěžových stupňů.
- Seite 6 Nákres...
- Seite 7 Seznam částí ČÍSLO POPIS MNOŽSTVÍ POZNÁMKA posuvná rámová trubka tyč řídítka kolenní rám šroub ⌀4x15 pěnová rukojeť ⌀23x80xL160 pěnová rukojeť ⌀23x67xL160 koncový uzávěr koncový uzávěr koncový uzávěr rukojeť řídítek ⌀20x30xL205 monitor vycpávka vycpávka chodidlová podložka šroub M8xL45 šroub M8xL10 šroub D10x1,5 velká...
- Seite 8 Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití...
- Seite 9 MASTER SHAPER – LIFTER ® MAS4A096 Návod k použitiu...
- Seite 10 Dôležité! Pred použitím produktu si pozorne prečítajte všetky inštrukcie. Uschovajte tento návod pre budúce referencie. Výrobca neustále zlepšuje všetky typy modelov. Pochopte preto prosím, že sa môžu vyskytnúť zmeny u doručeného produktu, čo sa týka podoby, rysov a technológie. Z tohto dôvodu nemôžu vzniknúť žiadne nároky týkajúce sa informácií, ilustrácií...
- Seite 11 #17 skrutka ⌀8x12mm (4 ks) #31 plastový kryt násady (2 ks) #29 kolík (1 ks) #5 skrutka ⌀4x16mm (1 ks) 1. Potrebné nástroje: kľúč (1 ks) #32 skrutka ⌀8x16mm (4 ks) Zostavenie prístroja Krok 1 Spojte tyč (2) s posuvnou rámovou rúrkou (1) pomocou skrutiek (15).
- Seite 12 Krok 2 Spojte riadidlá (3) s posuvnou rámovou rúrkou (1) pomocou skrutiek (17) a oblúkových podložiek (23). Krok 3 Pripojte penové rukoväte (6) k hornej časti posuvnej rámovej trubky (1). Krok 4 Pripevnite monitor (12) na riadidlá (3). Potom spojte konektor A s konektorom B podľa obrázku.
- Seite 13 Krok 5 Pripojte plastový kryt riadidiel (31) na riadidlá (3). Pripojte plastový predný kryt (31) a pomocou skrutky (5) upevnite. Záťaž Pozícia "Plank", čiže doska, založená na tradičnom pozdrave slnka v joge, je veľmi prospešná prostredníctvom sily, flexibility a rovnováhy, ktoré sa zároveň trénujú. Pomocou tohto prístroja dosiahnete ideálnu plankovú...
- Seite 14 Nákres...
- Seite 15 Zoznam častí ČÍSLO POPIS MNOŽSTVO POZNÁMKA posuvná rámová trubka tyč riadidlá kolenný rám skrutka ⌀4x15 penová rukoväť ⌀23x80xL160 penová rukoväť ⌀23x67xL160 koncový uzáver koncový uzáver koncový uzáver rukoväť riadidiel ⌀20x30xL205 monitor vypchávka vypchávka chodidlová podložka skrutka M8xL45 skrutka M8xL10 skrutka D10x1,5 veľká...
- Seite 16 Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o. .. Spoločnosť MASTER SPORT s.r.o. pre použitie informácií...
- Seite 17 MASTER SHAPER – LIFTER ® MAS4A096 User´s manual...
-
Seite 24: Warranty
© COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others. - Seite 25 MASTER SHAPER – LIFTER ® MAS4A096 Bedienungsanleitung...
- Seite 26 Wichtig! Bitte lesen Sie sich vor Gebrauch des Produktes die Bedienungsanleitung sorgfältig durch. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Der Hersteller verbessert kontinuierlich alle Arten von Modellen. Bitte haben Sie Verständnis dafür, dass Änderungen in der gelieferten Ware auftreten können, was das Aussehen, Funktionen und Technologien des Produkts anbetrifft.
- Seite 27 Maße tragbar ist, ist es nicht notwendig, es an dem gleichen Ort zusammenzusetzen, wo es verwendet wird. In Bezug auf Komfort, sollten Sie jedoch vermeiden das Gerät zwischen den großen Entfernungen, enge Passagen oder Treppen zu übertragen. Bereiten Sie die Werkzeuge vor. Zum Zusammensetzen werden Sie die folgenden Werkzeuge brauchen.
- Seite 28 Zusammensetzen des Geräts Schritt 1 Verbinden Sie die Stange (2) mit dem Gleitrohr-Rahmen (1) mit Schrauben (15). Schritt 2 Verbinden Sie den Lenker (3) mit dem Gleitrohr-Rahmen (1) mit Schrauben (17) und gebogenen Unterlegscheiben (23). Schritt 3 Verbinden Sie den Schaumgriff (6) mit dem oberen Teil des Gleitrohr-Rahmens (1).
- Seite 29 Verbinden Sie den Schaumgriff (7) mit dem Knierahmen. Schritt 4 Befestigen Sie den Monitor (12) an den Lenker (3). Verbinden Sie dann den Stecker A mit dem Stecker B wie unten gezeigt. Schritt 5 Befestigen Sie die Kunststoffabdeckung des Lenkers (31) an den Lenker (3). Befestigen Sie die Kunststoff- Frontabdeckung (31) mit Schrauben (5) und ziehen Sie fest.
- Seite 30 Entfernen Sie der Stift (29) aus dem Gleitrohr-Rahmen (1). Wählen Sie den Grad der Last (A-EXTREME, B- HARD, MEDIUM-C, D-EASY), siehe oben. Aufbewahrung Nach dem Training, entfernen Sie den Stift (29) aus dem Gleitrohr-Rahmen (1). Falten Sie das Gerät und falten Sie die Rahmen mit dem Stift (29), wie dargestellt.
- Seite 31 Schaubild Teileliste Gleitrohr Rahmen Stange Lenker Knierahmen Schraube ⌀4x15 Schaumgriff ⌀23x80xL160 Schaumgriff ⌀23x67xL160 Endkappe Endkappe Endkappe Lenkergriffe ⌀20x30xL205 Monitor Polster Polster Fußsohle-Pad Schraube M8xL45 Schraube M8xL10 Schraube D10x1,5 Spacer ⌀12x⌀8,2x9 Nylonmutter Flache Unterlegscheiben Gebogene Unterlegscheiben Welle M8xL180...
- Seite 32 Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. macht alle Autorenrechte zu der Inhalt diese Anleitung zu der Benutzung geltend. Autorenrecht verbieten die Reproduktion der Teilen der Anleitung oder als das Ganze von dritte Seite ohne ausdrϋkliche Zustimmung der Gesellschaft MASTER SPORT s.r.o.. Die Gesellschaft MASTER SPORT s.r.o. nimmt keine Verantwortung fϋr das Benutzung der Informationen, die in diese Anleitung sind.
