Montaź

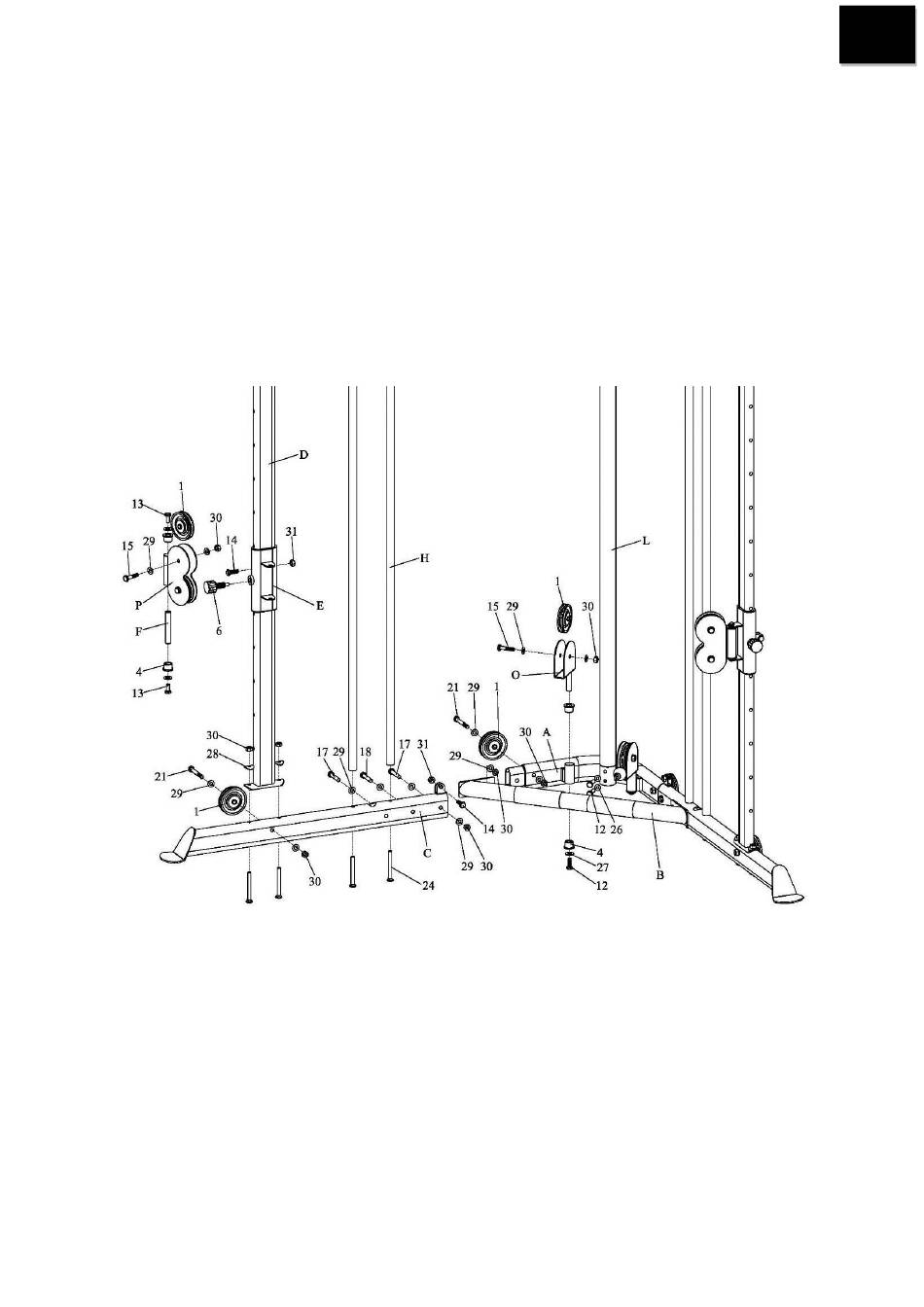

KROK 1
• Przymocuj ramę (C) do ramy głównej (A) za pomocą elementów (17), (29) i (30).
• Przymocuj ramę (B) do ramy (C) za pomocą elementów (17), (18), (29) a (30).
• Przymocuj oś (O) z kołem (I) do ramy głównej (A) za pomocą elementów (4), (12) i (27).
• Przymocuj słupek (D) z prętami prowadzącymi (H) do ramy (C) za pomoca elementów (24), (28)
i (30).
• Przymocuj oś (P) z kołem (II) do uchwytu (E) za pomocą elementów (F), (4), (29) i (13), nasadź
uchwyt (E) na słupek (D), dokręć kólkiem mocującym (6).
• Przymocuj słupek (L) do ramy głównej (A) za pomocą elementów (12) i (26).
